结合力测试技术内容

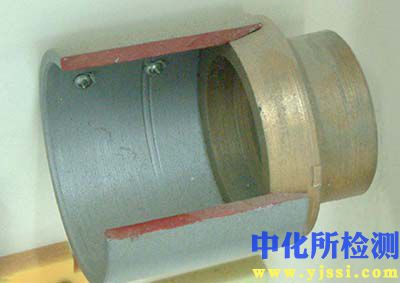

结合力测试是评估涂层、镀层、薄膜或粘接层与基材之间附着强度的关键质量控制手段，其结果的可靠性直接关系到产品在服役过程中的耐久性与安全性。该测试通过施加垂直于或平行于界面的应力，定量或定性地测量导致层间分离所需的力。

1. 检测项目分类及技术要点

结合力测试主要分为定性法和定量法两大类，其选择取决于涂层体系、基材性质及行业标准要求。

1.1 定性测试法
此类方法通过观察涂层在特定应力模式下的失效行为进行等级评定，结果受主观因素影响较大。

• 划格法/划X法：

  • 技术要点： 使用硬质刃具在涂层表面切割出规定间距（通常为1mm、2mm）的方格或X形划痕，穿透至基材。随后使用专用压敏胶带粘附并快速撕离。根据ASTM D3359或ISO 2409标准，评价涂层脱落的百分比（0-5级，0级最佳）。

  • 关键参数： 切割刀具形状与角度、切割间距与深度、胶带粘附力与撕离角度和速度。适用于厚度小于250μm的涂层。

• 划痕法（定性）：

  • 技术要点： 采用划针在涂层表面以恒定或递增载荷划过，同时通过声发射传感器或光学显微镜观察涂层剥落瞬间的临界载荷。该临界载荷可作为结合力强弱的相对指标。

  • 关键参数： 划针尖端半径（通常为200μm）、划痕速度、载荷增加速率、基底刚性。

• 弯曲法、冲击法、热震法：

  • 技术要点： 分别通过将试样弯曲至规定直径、施加落锤冲击或将试样在高温与低温介质间快速交替，观察涂层是否起皮、剥落。依据失效程度进行评级。

  • 关键参数： 弯曲直径、冲击能量、温度循环范围及转换时间。

1.2 定量测试法
此类方法直接测量导致界面失效所需的应力值，数据客观可比。

• 拉开法（Pull-off Test）：

  • 技术要点： 使用高强度快干胶将规定直径（通常为20mm或50mm）的拉伸锭子垂直粘接于涂层表面。待胶固化后，使用液压或机械式拉力试验机，以垂直于表面的方向均匀增加拉力，直至涂层被拉开。记录失效时的最大拉力（F），结合面积（A）计算结合强度（σ = F/A），单位MPa。依据ASTM D4541或ISO 4624标准。

  • 技术要点： 粘接剂的选择（需确保其内聚强度高于待测结合力）、锭子与涂层的对中精度、拉力加载速率（通常为0.2-1.0 MPa/s）。失效模式（内聚破坏、界面破坏或混合破坏）必须记录并分析。

• 划痕法（定量）：

  • 技术要点： 使用配备高精度载荷传感器和摩擦传感器的自动化划痕仪。金刚石压头（尖端半径常为100μm或25μm）以恒定速度划过涂层表面，同时法向载荷线性增加。通过监测声发射信号、摩擦系数突变及光学/显微观察，精确确定涂层发生粘附失效（Adhesive failure）的临界载荷Lc。结合有限元分析，可将Lc转化为界面剪切强度。

  • 关键参数： 压头几何形状、载荷梯度、划痕速度、基底硬度。对超硬薄膜（如DLC，TiN）至关重要。

• 激光剥离法（LASER Spallation）：

  • 技术要点： 属于非接触式高应变速率测试。在基材背面施加高功率脉冲激光，产生应力波传播至涂层界面，引发拉伸应力导致涂层剥离。通过激光干涉仪测量基材背面位移，结合波动力学模型反算出界面结合能或结合强度。

  • 关键参数： 激光能量密度、脉冲宽度、应力波波形。适用于微电子器件等精密领域。

2. 各行业检测范围的具体要求

结合力测试的标准与接受限值因行业和应用场景而异。

• 汽车与重工行业：

  • 范围： 车身电泳涂层、喷涂面漆、发动机部件热障涂层、活塞环镀铬层、刹车片粘接层。

  • 要求： 普遍采用划格法（间距2mm）进行过程监控，要求达到0-1级（≤5%脱落）。关键安全部件（如刹车片）的粘接力需依据SAE J840进行拉开法测试，结合强度通常要求不低于15 MPa。

• 航空航天：

  • 范围： 蒙皮防腐底漆与面漆、发动机涡轮叶片热障涂层（TBC）、部件耐磨涂层、复合材料粘接结构。

  • 要求： 极为严格。依据AMS/ISO等系列标准。例如，热障涂层的结合强度（常通过拉开法测试）通常要求大于30 MPa。复合材料的粘接检测需在环境（23±2°C）、高温（如80°C或更高）及湿热老化后进行，以评估耐久性。

• 微电子与半导体：

  • 范围： 晶圆上的金属布线层（Cu, Al）、介电层（SiO2, Low-k）、钝化层、封装用凸点下金属层（UBM）。

  • 要求： 由于尺度微小，多采用定量划痕法（压头半径可小至1μm）或专门开发的剥离测试（如90°/180°剥离测试，依据ASTM D903）。对铜互连层的界面结合力，要求常高于10 J/m²（通过四点弯曲或双悬臂梁法测得）。

• 建筑与防腐工程：

  • 范围： 钢结构防腐涂层（如环氧富锌底漆、聚氨酯面漆）、混凝土基材上的防护涂层。

  • 要求： 大量使用便携式拉开法测试仪进行现场验收，依据ISO 4624或ASTM D7234。对于新建钢结构，常见要求为不低于5 MPa；对于维修涂层，要求不低于2 MPa，且失效模式应以内聚破坏为主。

• 生物医学植入体：

  • 范围： 人工关节羟基磷灰石（HA）涂层、心血管支架药物涂层。

  • 要求： 遵循ASTM F1147/F1044等标准进行拉开法测试。例如，髋关节柄HA涂层的结合强度通常要求不低于15 MPa，且需进行模拟体液浸泡后的结合力保持率测试。

3. 检测仪器的原理和应用

结合力测试仪器根据其原理可分为机械力学式和物理能量式。

• 机械拉力试验机（用于拉开法）：

  • 原理： 基于胡克定律与静力平衡。通过伺服电机或液压系统产生可控的拉伸力，通过高精度力值传感器（应变片式或压电式）实时测量拉力，位移传感器记录位移。结合强度由最大拉力除以粘接面积计算得出。

  • 应用： 是实验室和现场最常用的定量测试设备。实验室型号精度可达±0.5% FS，力值范围从几kN到数百kN。便携式型号（如液压泵驱动）力值范围常为0-10 MPa，专用于建筑和工业现场的涂层测试。

• 自动化划痕测试仪：

  • 原理： 集成精密机械驱动、传感器技术和信号处理。压头在程序控制的法向载荷下划过样品，法向和切向力传感器分别记录载荷和摩擦力。声发射传感器捕捉涂层开裂、剥落时释放的弹性波信号。光学或共聚焦显微镜用于事后观察划痕形貌，精确判断失效点。

  • 应用： 主要用于研发和质量控制，尤其适用于硬质薄膜、陶瓷涂层、PVD/CVD涂层的结合力评估。现代仪器可实现纳米尺度到宏观尺度的测试，临界载荷Lc的检测精度可达毫牛级别。

• 激光扫描共焦显微镜（LSCM）与扫描电子显微镜（SEM）：

  • 原理： LSCM利用点光源和共轭针孔消除离焦光，实现样品表面三维形貌的高分辨率非接触式测量。SEM利用聚焦电子束扫描样品，检测二次电子或背散射电子信号成像。

  • 应用： 不作为施力装置，但它们是分析测试后失效界面的关键仪器。用于精确测量划痕宽度、观察涂层剥离后的基材形貌、分析失效模式（内聚失效、界面失效或混合失效），是定量划痕法和拉开法结果分析不可或缺的工具。

• 超声波检测仪（非破坏性间接评估）：

  • 原理： 高频超声波脉冲在材料中传播，当遇到界面缺陷（如脱粘）时会发生反射、散射和模式转换。通过分析回波的幅度、相位和时延，可以推断界面的粘接质量。

  • 应用： 用于大面积复合材料的快速筛查或在线监测。其缺点在于难以提供绝对的结合力数值，通常需要与破坏性测试（如拉开法）结果进行对比标定，建立相关性。
