高低温湿热环境试验技术内容

高低温湿热环境试验是评估产品在温度、湿度及其综合应力作用下耐受能力及可靠性的关键实验方法。其核心在于模拟、强化和再现自然环境条件，以发现产品在设计、材料、工艺等方面的潜在缺陷。

1. 检测项目分类及技术要点

检测项目主要分为单一因素试验和综合因素试验两大类，技术要点各异。

1.1 单一因素试验

• 高温试验：

  • 目的：考核产品在储存、运输、使用中遭遇高温环境时的性能稳定性及结构耐受性。

  • 技术要点：关注温度点的选取（如+70°C, +85°C, +125°C等）、升温速率（通常1-3°C/min）、恒定持续时间（直至热稳定，通常2h至数千小时）以及工作/非工作状态下的测试。重点观测材料软化、氧化、电子元器件参数漂移、绝缘性能下降等现象。

• 低温试验：

  • 目的：评估产品在低温条件下的启动能力、功能保持性及材料性能。

  • 技术要点：温度点选取（如-10°C, -25°C, -40°C, -55°C等）、降温速率、低温保持时间。需特别注意产品的低温冷启动特性、材料脆化、密封件失效、液晶显示迟缓或冻结、电池性能衰减等。

• 湿热试验：

  • 目的：评价产品对潮湿环境的抵抗能力，主要诱发机理为物理吸附和扩散渗透。

  • 技术要点：

    • 恒定湿热：通常条件为温度40±2°C，相对湿度93%±3%，持续时间48h至96h或更长。主要用于考察绝缘性能下降、金属腐蚀、材料吸湿膨胀等。

    • 交变湿热：在高温高湿和低温高湿（或常温）之间循环变化，通常包含冷凝过程。典型循环如：升温至高湿（如55°C，95%RH）→高温高湿保持→降温至低温高湿（如25°C，95%RH）→低温高湿保持。此试验通过反复凝露和干燥，能更严酷地加速水汽渗透，诱发材料开裂、涂层起泡、电化学腐蚀等缺陷。

1.2 综合因素试验

• 温度湿度组合循环试验：

  • 目的：模拟更真实的昼夜、季节变化或地理环境，考核温度与湿度共同作用、交互影响下的产品可靠性。

  • 技术要点：试验剖面设计是关键，需结合产品寿命周期环境剖面（LCEP）制定。通常包含温度循环（范围可达-70°C至+150°C）与湿度循环（20%RH至98%RH）的精确组合。重点监控结露控制、过渡过程速率对试件的影响。此试验对汽车电子、户外设备、航空航天产品至关重要。

• 高低温湿热+振动三综合试验：

  • 目的：模拟产品在实际环境中同时经受气候应力和机械应力的严酷条件，进行失效摸底和可靠性增长。

  • 技术要点：在温湿度可控的试验箱内集成振动台。技术难点在于解决振动台与温湿箱的动态连接与密封、确保工作空间内温湿度均匀性及振动传递特性。试验通常依据标准谱或实测数据谱进行，能有效激发单一应力无法发现的故障，如连接器在冷热交变与振动下的接触不良。

2. 各行业检测范围的具体要求

不同行业因产品应用环境、可靠性期望及标准体系不同，具体要求差异显著。

• 汽车电子：

  • 标准依据：ISO 16750系列、IEC 60068-2-xx、各大主机厂企业标准（如VW 80000, GMW 3172）。

  • 具体要求：等级划分严格。例如，发动机舱电子部件要求耐受-40°C至+140°C以上的温度冲击及高温高湿；信息娱乐系统需进行长时间交变湿热试验（如10个循环以上）；所有车载电子普遍要求进行三综合试验。测试时常要求带载（模拟电气负载）进行。

• 航空航天与军工：

  • 标准依据：MIL-STD-810H、RTCA DO-160G、GJB 150A系列。

  • 具体要求：环境剖面极端且复杂。高温可能达+70°C以上（航电设备），低温低至-55°C甚至更低（高空、极地）。湿热试验注重冷凝效应和性能退化评估。试验程序强调与任务剖面结合，常包含高度-温度-湿度的综合变化模拟。

• 消费电子与信息技术设备：

  • 标准依据：IEC 60068-2-xx系列、GB/T 2423系列。

  • 具体要求：侧重于产品在用户日常使用、运输及存储中可能遇到的环境。高温存储（+55°C ~ +70°C）、低温工作（0°C ~ -20°C）、恒定湿热（40°C, 93%RH, 48-96h）是常见项目。对便携设备（如手机）的冷热冲击和凝露测试要求较高。

• 电工电子与工业设备：

  • 标准依据：IEC 60068-2-xx、行业特定标准（如核电、风电设备标准）。

  • 具体要求：除基础温湿度测试外，更关注极端条件下的安全性与功能保持。如户外变电站设备需耐受-40°C至+85°C的大范围温度循环及盐雾湿热综合作用；工业控制器需在高温高湿环境下长期稳定运行，并关注绝缘电阻、耐压强度等安全指标。

3. 检测仪器的原理和应用

核心设备为环境试验箱，其性能直接决定试验的准确性与可重复性。

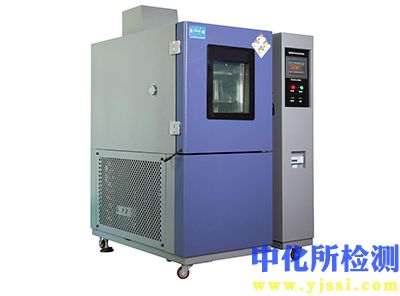

• 高低温（湿热）试验箱：

  • 原理：

    • 制冷系统：多采用复叠式制冷循环，高温级常用R404A等冷媒，低温级采用R23等，实现-70°C至+150°C的宽范围温度控制。通过调节蒸发器压力和冷媒流量实现精确控温。

    • 加热系统：采用镍铬合金电加热器，通过PID（比例-积分-微分）算法控制加热功率。

    • 加湿系统：主流采用蒸汽加湿（锅炉加热产生纯净蒸汽）或超声波加湿。除湿通过制冷系统蒸发器表面冷凝完成，或辅以干燥空气置换。

    • 控制系统：基于PLC或专用控制器，接收PT100或热电偶传感器的反馈，对制冷机、加热器、加湿器、风门等执行部件进行闭环控制，实现预设温湿度曲线的精确跟踪。

  • 应用：用于执行前述所有高低温、湿热、温度湿度组合循环试验。选择时需关注关键指标：温度范围、湿度范围、升温/降温速率、温湿度均匀度（如±0.5°C, ±2.0%RH）、波动度及工作室尺寸。

• 温度冲击试验箱（两箱法或三箱法）：

  • 原理：两箱法通过吊篮移动，使试件在高温箱和低温箱间快速转换；三箱法通过移动保温隔断，使试件在高温区、低温区和测试区之间切换，气流冲击实现温度变化。

  • 应用：专用于温度变化速率极快的试验（通常<-15°C/min），考核材料热胀冷缩不匹配、焊接裂纹等缺陷。

• 三综合试验系统：

  • 原理：将温湿度试验箱集成在振动台之上或侧面。采用特殊的动态密封装置（如波纹管、迷宫式密封）连接箱体与振动台动圈，允许振动传递的同时保持箱内温湿度环境。采用高刚度扩展台面确保试件安装面的振动均匀性。

  • 应用：用于执行振动-温度-湿度三综合应力试验，是汽车、航空航天、军工领域进行可靠性验证和HALT（高加速寿命试验）的核心设备。

• 辅助测量与监控设备：

  • 原理与应用：

    • 数据采集系统：在试验过程中实时监测并记录试件内部关键点的温湿度、电压、电流、电阻等参数，用于功能性能评估。

    • 校准系统：依据JJF 1101-2019《环境试验设备温度、湿度参数校准规范》，使用经过溯源的标准温度传感器阵列和湿度传感器，定期对试验箱工作空间的均匀性、波动度进行校准，确保试验条件符合标准要求。
