介质损耗因数（tanδ）测量技术

介质损耗因数（tanδ），又称损耗角正切，是表征电介质材料在交变电场中能量损耗特性的关键参数。其定义为介质中有功电流与无功电流之比，即tanδ = Ir/Ic，其中Ir代表有功损耗电流，Ic代表无功电容电流。测量tanδ对于评估绝缘材料的性能、诊断电气设备绝缘状态及确保电力系统可靠运行至关重要。

1. 检测项目分类及技术要点

介质损耗因数测量主要分为两大类：材料本征性能测量和设备绝缘状态诊断。

1.1 材料本征性能测量
此项目旨在测量绝缘材料本身的介质损耗特性，用于材料研发、筛选和质量控制。

• 技术要点：

  • 试样制备：需制备标准形状（如平板、圆片）的试样，确保表面光滑清洁，并视标准要求喷涂或粘贴电极（如三电极系统：测量电极、高压电极、保护电极）。

  • 环境控制：必须在严格控制的环境（如恒温恒湿箱）中进行，以消除温度、湿度对测量结果的显著影响。通常参考标准温度为23±2℃。

  • 频率与场强：应在规定的频率谱（如工频50/60Hz、音频1kHz等）和不同电场强度下进行测量，以全面评估材料性能。

  • 消除边缘效应：采用保护电极系统，确保电场均匀，仅测量通过试样主体的电流。

1.2 设备绝缘状态诊断
此项目用于评估运行中或投运前的电力设备整体绝缘系统的健康状况。

• 技术要点：

  • 停电预防性试验：在设备断电并充分放电后，施加远低于运行电压的试验电压（如10kV）进行测量。典型接线方式有正接法（适用于外壳接地的设备）、反接法（适用于外壳不接地的设备）和西林电桥自激法（用于变压器绕组电容及介损测量）。

  • 在线/带电监测：采用传感器从设备末屏或接地线等处耦合信号，通过分析电流相位和幅值实时计算tanδ和电容量变化。抗电磁干扰和信号提取是关键。

  • 多参数综合诊断：不仅测量tanδ绝对值，更关注其随电压（如tanδ-U特性曲线，诊断绝缘受潮、老化）、频率和温度的变化趋势，并结合电容量变化、局部放电等数据进行综合判断。

  • 干扰排除：现场测量需采取屏蔽、移相、倒相法等措施排除电场干扰和磁场干扰。

2. 各行业检测范围的具体要求

不同行业和设备对介质损耗因数的要求存在差异，主要依据相关国家标准（GB）、电力行业标准（DL）和国际标准（如IEC）。

2.1 电力行业（高压电气设备）

• 电力变压器：

  • 测量对象：高压绕组对地、低压绕组对地、高压与低压绕组之间。

  • 要求：20℃时，tanδ一般不超0.5%（330kV及以上）至1.5%（35kV及以下）。与历年数据相比，变化量不应大于30%，且电容量变化不应超过±5%。

• 高压套管（电容型）：

  • 要求：20℃时，油纸套管tanδ≤0.4%（500kV）至0.7%（66~110kV）；胶纸电容套管tanδ≤1.0%（20~35kV）。末屏对地tanδ要求≤2%。

• 高压断路器、电流互感器（CT）、电压互感器（PT）：

  • 要求：20℃时，多油断路器tanδ≤3.0~5.5%（依电压等级）；电容型CT、PT主绝缘的tanδ一般要求≤0.5%（500kV）至1.0%（35kV以下）。

• 电力电缆：

  • 要求：对敷设后的交联聚乙烯（XLPE）电缆，在U0电压下，tanδ值通常要求小于0.1%（新缆）或作为趋势监控，显著增长需预警。

2.2 电工制造业（绝缘材料）

• 固体材料：如环氧树脂、聚酰亚胺薄膜、云母制品等。按GB/T 1409等标准，在指定频率（如1MHz）和温度下测量，典型值从优良材料的0.001（如PTFE）到0.1（如某些酚醛树脂）不等。

• 液体电介质：如变压器油、合成酯。新变压器油在90℃、50Hz下的tanδ一般要求≤0.005（约0.5%）。油品老化或污染后，tanδ会显著上升。

• 复合绝缘材料：如绝缘纸板、层压制品。测量需关注各向异性及吸湿后的性能变化。

2.3 电子行业（电容器与基板材料）

• 高频电容器：要求极低的tanδ（或称DF，损耗因子），如高性能陶瓷电容器可低至0.0001（0.01%）级别，是影响电路Q值和效率的关键。

• 印制电路板（PCB）基材：在高频高速电路中，对FR-4等基材的介电常数（Dk）和介质损耗因数（Df）有严格要求。例如，高速应用要求Df低于0.005。

3. 检测仪器的原理和应用

测量仪器主要基于电桥原理和数字相位分析原理。

3.1 高压西林电桥（经典方法）

• 原理：采用平衡电桥原理。电桥四个臂由被试品Cx（未知）、无损标准电容Cn、可变电阻R3和可变电容C4构成。通过调节R3和C4，使电桥对角线（检流计G）指示为零，实现平衡。此时，tanδ = ωR4C4（在标准西林电桥中，R4为固定值，通常为10000/π Ω，对应工频时tanδ = C4，C4以微法计读数即tanδ百分数）。正接法适合实验室，反接法适合现场。

• 应用：作为基准测量方法，常用于实验室对标准和材料的精确测量，以及部分现场高压设备的精密测试。

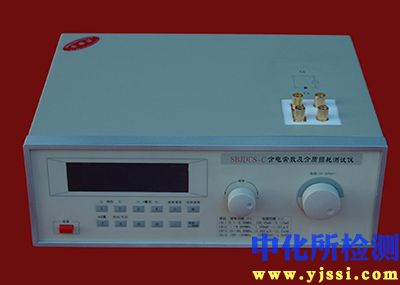

3.2 数字式自动介质损耗测试仪（主流现场设备）

• 原理：基于矢量运算的相位差法。仪器内部生成高稳定度正弦波电压，施加于试品。同时精密测量流经试品的电流信号Ix和取自标准电容（或试品电压分压）的参考电压信号Un。通过高速AD采样和数字信号处理（如傅里叶变换、相关算法），精确计算两信号之间的相位差φ，则介质损耗角δ = 90° - φ，从而直接得到tanδ和电容量Cx。

• 应用：广泛应用于变电站、发电厂等现场进行电气设备的预防性试验。具备抗干扰能力强、自动测量、数字显示、数据存储和便携等优点。通常集成高压电源（0.5~10kV）、标准电容器和测量单元于一体。

3.3 网络分析仪/阻抗分析仪

• 原理：通过向材料试样或小型元件施加扫频信号，测量其反射系数（S11）或传输系数（S21），利用相关模型（如谐振法、传输线法）提取材料的复介电常数（ε* = ε‘ - jε“），其中tanδ = ε“/ε‘。

• 应用：主要用于电子材料、高频基板、薄膜材料等在宽频带（如kHz至GHz）下的介电性能精确测量。是电子行业研发和质量控制的核心设备。

3.4 在线监测系统

• 原理：核心为高精度微电流传感器和同步数据采集单元。传感器安装于设备接地线，提取微弱泄漏电流信号。系统通过GPS或高稳晶振实现多点同步，比较多个设备或同一设备三相间的电流相位和幅值差异，计算相对tanδ和电容量变化率，以大幅降低环境干扰影响。

• 应用：对变压器、套管、避雷器等关键设备进行长期实时状态监测，实现故障预警和状态检修。
