耐电痕化指数测试技术内容

耐电痕化指数（Comparative Tracking Index, ）及相比电痕化指数是评价固体绝缘材料表面在电场和电解液联合作用下耐电痕化（形成导电通路）能力的关键参数。测试遵循IEC 60112、GB/T 4207等标准。

1. 检测项目分类及技术要点

检测项目主要分为两类：

• 耐电痕化指数（）：材料表面在50滴电解液（0.1%氯化铵水溶液）作用下而不发生电痕化破坏的最高电压值，单位为伏特（V）。

• 相比电痕化指数（PTI）：材料经受规定电压（通常为600V、400V、375V、250V等）的测试，在50滴电解液下是否发生破坏的耐受能力，结果为“通过”或“不通过”。

技术要点：

• 试样准备：试样尺寸至少为15mm × 15mm，厚度≥3mm。表面应清洁、平整、无瑕疵。通常要求测试至少5个试样。

• 电极系统：采用截面为2mm×5mm的铂金电极，边缘磨圆，以（1.0±0.05）N的力呈60°角对置放置在试样表面，电极间距为（4.0±0.1）mm。

• 电解液与滴液：采用（0.1±0.002）%质量分数的分析纯氯化铵（NH₄Cl）去离子水溶液。滴液高度为30-40mm，滴液间隔为（30±5）秒，液滴大小为20³ mm。

• 判定终点：当回路电流因电痕化持续超过0.5A达2秒，或试样发生持续燃烧，即判定为破坏。记录发生破坏时的液滴数（若在未满50滴时破坏）或耐受的最高电压（测试）。

• 材料性能分级：根据值，IEC 60664-1标准对绝缘材料进行污染等级分级，例如：材料组别I（ ≥ 600），II（400 ≤ < 600），IIIa（175 ≤ < 400），IIIb（100 ≤ < 175）。此分级直接影响电气设备的爬电距离设计。

2. 各行业检测范围的具体要求

不同行业因其应用场景的电压、污染程度差异，对材料的/PTI要求有显著区别：

• 家用电器及低压电器行业：对于在潮湿环境下工作的产品（如电水壶、洗碗机、接线端子、开关），其绝缘部件（如底座、外壳）常要求PTI ≥ 250V或更高，以确保在污染和凝露下的安全。标准如IEC 60335系列对此有明确规定。

• 电工电子与元器件行业：印刷电路板（PCB）基材、继电器、连接器等必须测试/PTI。高压环境下工作的元器件要求更高。例如，UL 746A将 polymeric 材料的性能分级与值关联。

• 汽车电气系统：随着电压平台升高（尤其是新能源车高压系统），对电池包内部绝缘件、充电连接器、高压分配单元（PDU）等所用材料的耐电痕化性能要求严苛，通常要求 ≥ 600V（材料组别I）或更高，以应对高电压和复杂化学污染（如冷却液）的协同作用。

• 轨道交通与航空航天：车载电气设备、控制柜绝缘部件需在振动、高湿、多粉尘的极端环境下长期工作，相关标准（如EN 45545-2对铁路车辆材料防火烟毒中包括电痕化测试）往往规定较高的PTI要求或材料组别。

• 新能源（光伏、风电）：光伏逆变器、风电变流器中的绝缘部件暴露于户外潮湿、盐雾环境，标准如IEC 62109要求对暴露于雨或凝结湿气的绝缘材料进行耐电痕化测试，通常最低要求为PTI ≥ 600V。

3. 检测仪器的原理和应用

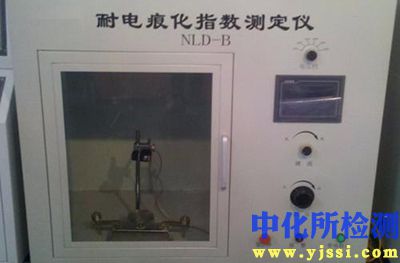

耐电痕化指数测试仪是核心设备，其原理和应用如下：

• 工作原理：仪器主要由高压电源、电极装置、滴液系统、电流监测与故障判定单元组成。高压电源提供可调（最高达600V AC）的测试电压，施加于电极上。滴液系统精确控制电解液滴落至两电极间的试样表面。电流传感器实时监测回路电流，当电流因电痕化增长至超过设定阈值（通常0.5A）并持续规定时间，判定电路自动切断电压并记录结果。

• 关键组件与技术参数：

  • 高压电源：输出正弦波，频率48-62Hz，电压连续可调，容量通常≥0.5kVA，短路电流稳定在（1.0±0.1）A。

  • 电极与夹具：必须使用标准铂金电极，夹具确保恒定的接触压力和间距。

  • 滴液装置：采用精密注射泵或恒高滴管，确保液滴体积和间隔时间的高度重复性。

  • 控制系统：现代仪器采用微处理器控制，自动完成升压测试（模式）、恒压测试（PTI模式）、滴液计数、电流监测、终点判定和数据记录。

• 应用要点：

  • 校准：定期使用标准参考材料（如值已知的酚醛层压板）验证仪器的准确性。校验电极尺寸、压力、滴液大小及溶液电导率。

  • 环境控制：测试应在标准环境（温度23±2℃，湿度50±5%）下进行，温湿度显著影响表面电阻和电解液蒸发速率。

  • 安全防护：测试电压可达600V，且可能产生电弧或明火，仪器须具备安全互锁、排气排烟装置。

  • 结果分析：除了获取/PTI值，还需观察电痕路径、燃烧深度、碳化程度，这些信息对材料配方改进和失效分析至关重要。
