氮气吸附测试技术详解

氮气吸附测试是基于气体分子在固体表面发生物理吸附的原理，用于测定材料的比表面积、孔径分布、孔隙体积等关键结构参数的分析技术。其核心是在低温（液氮温度，77K）下，测量固体材料在不同相对压力下对氮气的吸附和脱附量，并依据相应的理论模型进行数据处理。

1. 检测项目分类及技术要点

1.1 比表面积测定

• 原理： 通常采用Brunauer-Emmett-Teller (BET) 理论。该理论在Langmuir单层吸附模型基础上，假设多层物理吸附，通过吸附等温线中相对压力(P/P₀) 0.05-0.35范围内的数据点进行线性拟合，计算单层饱和吸附量，进而得到比表面积。

• 技术要点：

  • 样品预处理： 必须彻底去除样品表面吸附的水分和挥发性物质，通常需在真空或惰性气流下高温脱气。不充分的预处理将导致结果严重偏低。

  • BET线性范围选择： 线性相关系数需大于0.9999；C值（BET常数）应为正值。对微孔材料，较低的相对压力范围（如0.005-0.1）可能更适用。

  • 截距处理： 若拟合直线截距为负或接近零，需谨慎评估结果的可靠性，并考虑使用其他方法（如t-plot法）进行校正。

1.2 孔径分布分析

• 原理： 基于毛细管冷凝现象和开尔文方程，适用于介孔（2-50 nm）范围。利用吸附或脱附分支数据，结合不同的孔模型计算孔径分布。

  • Barrett-Joyner-Halenda (BJH) 法： 最常用的方法，但基于圆柱形孔假设，对小于10 nm的介孔及微孔误差较大。

  • 密度泛函理论 (DFT) 与非局部密度泛函理论 (NLDFT)： 基于分子统计热力学，可适用于从微孔到介孔的全范围分析，精度更高，但需根据材料-吸附质体系选择合适的核函数。

  • t-plot 与 αₛ-plot 法： 用于评估微孔体积和外表面积。通过与无孔参比材料的吸附数据对比，区分微孔填充与多层吸附。

• 技术要点：

  • 吸附/脱附支选择： 由于存在“滞后环”，吸附支和脱附支计算的孔径分布常不同。脱附支通常对应孔颈处的蒸发，可能低估孔径；吸附支对应孔体处的冷凝。IUPAC建议根据滞后环类型（H1， H2， H3等）选择合适分支或使用吸附支。

  • 微孔分析： BJH法不适用于微孔（<2 nm）。必须采用Horvath-Kawazoe (HK) 法、SF (Saito-Foley) 法或更齐全的NLDFT、GCMC（巨正则蒙特卡洛）模拟进行微孔孔径分布计算。

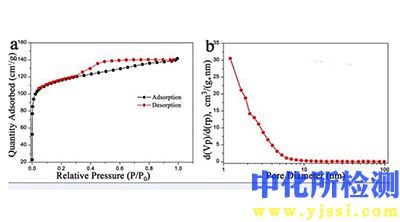

1.3 吸附等温线类型与表征

• IUPAC分类六种主要类型：

  • I型： 微孔材料特征，吸附量在低压区迅速上升后达平台。

  • II型： 无孔或大孔材料的多层吸附曲线，出现拐点（B点）对应单层吸附完成。

  • III型与V型： 吸附质与吸附剂相互作用较弱，无拐点，常见于疏水材料。

  • IV型： 介孔材料特征，伴随毛细管冷凝和滞后环。

  • VI型： 表面高度均匀的多层阶梯式吸附。

• 技术要点： 等温线形态是定性判断材料孔隙结构的首要依据，结合滞后环形状（H1-H4）可进一步推断孔道形状（墨水瓶孔、狭缝孔、圆柱孔等）。

2. 各行业检测范围的具体要求

2.1 催化剂与化工

• 要求： 高精度比表面积（评估活性中心数量）、详细的介-微孔分布（关联择形催化性能）、酸性位点可结合程序升温脱附（TPD）分析。

• 标准： 常要求同时报告BET比表面积、BJH介孔分布、t-plot法微孔体积和外表面积。对分子筛类微孔催化剂，需提供HK或NLDFT微孔分布。

2.2 电池与储能材料（如锂电负极/正极、超级电容器多孔碳）

• 要求： 精确的全范围（微孔、介孔）孔径分布，以研究离子传输路径；总孔体积；材料对比需在相同预处理和分析条件下进行。

• 标准： 侧重使用NLDFT/GCMC模型分析孔径分布。超级电容器碳材料尤其关注小于2 nm的微孔，因其与双电层电容密切相关。

2.3 吸附剂与环保材料（如活性炭、硅胶、MOFs）

• 要求： 极高比表面积的准确测定（常超过1000 m²/g）、微孔容积和狭缝孔模型的孔径分布、对VOCs或特定气体的吸附性能评估。

• 标准： 需进行严格的真空高温脱气。对MOFs等新型多孔材料，推荐使用超临界CO₂活化，并在报告中注明预处理条件。低压力点（P/P₀ < 10⁻⁵）数据对微孔分析至关重要。

2.4 制药行业

• 要求： 关注比表面积对药物活性成分（API）溶解速率的影响、载体或辅料的孔隙结构。

• 标准： 通常遵循USP <846>或类似药典规范，侧重于比表面积的重复性和准确性，对孔径分析要求相对宽泛。

2.5 地质与建筑材料（如页岩、水泥）

• 要求： 分析纳米级孔隙结构，用于评估页岩气储量、水泥水化产物（如C-S-H凝胶）的纳米孔隙。

• 标准： 需处理较低比表面积（<1 m²/g）的测量挑战，要求仪器具有高灵敏度和低压力测量能力。常结合压汞法（MIP）覆盖从纳米到微米的宽孔径范围。

3. 检测仪器的原理和应用

3.1 主流测试原理：静态容量法

• 工作原理： 将经脱气处理的样品置于已知体积的分析站中，通过向样品管精确引入一定量氮气，测量吸附平衡后的压力变化，利用气体状态方程计算出吸附/脱附的氮气量，从而得到完整的吸附等温线。

• 核心组件：

  • 高精度压力传感器： 分为多个量程（如10 Torr， 1000 Torr），覆盖从极低相对压力到饱和蒸汽压的全范围测量。

  • 杜瓦瓶： 维持液氮面稳定（77.3K）的恒温环境。

  • 真空系统： 用于样品脱气和系统抽真空，极限真空度需达10⁻³ Pa以下。

  • P₀（饱和蒸汽压）监测池： 实时精确测量液氮温度下的氮气饱和蒸汽压，是计算相对压力的关键。

• 应用： 适用于所有类型的多孔材料，测量精度高，是目前科研和高端质量控制的主流方法。

3.2 其他测试原理：动态流动法

• 工作原理： 将一定比例的氮气-氦气混合气流过样品，当样品浸入液氮时吸附氮气，导致气流中氮气浓度降低，通过热导检测器（TCD）监测浓度变化计算吸附量；升温脱附时则计算脱附量。

• 应用： 仪器结构相对简单，测试速度快，无需高真空系统，常用于工业在线或快速比表面积筛查。但其难以获得完整的低压区数据，不适合精确的微孔分析和全范围孔径分布测定，结果准确性通常低于静态容量法。

3.3 仪器性能关键参数

• 比表面积测量范围： 通常为0.0001 m²/g 至 > 2000 m²/g。

• 孔径分析范围： 优秀仪器可覆盖0.35 nm至500 nm。

• 压力测量范围： 下限需低至10⁻⁷ P/P₀，以准确分析微孔。

• 分析站数量： 多站仪器可同时测量多个样品，提高效率。

• 自动化与软件： 自动化脱气站、智能化的数据采集和处理软件（内置多种理论模型，如BET， BJH， NLDFT， HK等）是现代化仪器的标配。

总结，氮气吸附测试是一项精密而复杂的表征技术。获得准确可靠数据的关键在于：根据材料特性选择合适的预处理条件；理解不同理论模型的适用前提与局限性；依据行业应用需求，选择恰当的检测项目和报告格式；并依赖于高精度、性能稳定的测试仪器。
