泛霜试验技术内容

泛霜是指可溶性盐类在建材制品表面或近表面析出形成的白色絮状或结晶状物质。该现象不仅影响外观，更可能加剧风化、降低强度和耐久性。泛霜试验是评估建筑材料抗盐析能力的关键手段。

1. 检测项目分类及技术要点

泛霜检测根据析出物的成分、形态和危害程度进行分类评价，主要技术要点如下：

1.1 泛霜类型判定

• 无泛霜：试样表面无可见白色物质析出。

• 轻微泛霜：试样表面出现一层细小白色絮状物，总面积不超过试样暴露面积的10%。擦拭后观察，材料表面无褪色、无坑洼。

• 中等泛霜：试样表面析出白色物质较明显，部分区域出现结晶体，总面积约占暴露面积的10%-50%。擦拭后，表面可能留下轻微褪色或少量微小坑点。

• 严重泛霜：试样表面出现大量白色沉积物或坚硬结晶，总面积超过暴露面积的50%。清除后，材料表面出现明显的褪色、粗糙或坑洼等缺陷。

1.2 关键试验技术参数

• 试样制备：试样必须代表产品整体，通常取整砖或核心部位，切割面需密封处理，仅暴露使用面。试样数量一般不少于5块。

• 干燥条件：试验前试样必须在（110±5）℃烘箱中烘至恒重（间隔2h质量差不超过0.2%），并冷却至室温。此步骤旨在统一试样的初始含水状态。

• 试验溶液：通常采用蒸馏水或去离子水。对于严格要求的产品，可能使用特定浓度的盐溶液（如硫酸钠溶液）进行加速试验。

• 润湿与干燥循环：

  • 润湿阶段：将试样垂直浸入浅水盘中，水面高度为试样底部向上（5±1）mm，在（20±5）℃环境下放置（24±0.5）h。此过程模拟毛细吸水，溶解内部可溶盐并迁移至表面。

  • 干燥阶段：将试样从水中取出，置于（40±5）℃的鼓风干燥箱中干燥至恒重，或不少于（24±0.5）h。此过程促使水分蒸发，盐分析出结晶。

• 循环次数与最终判定：一个“润湿+干燥”为一个循环。通常进行3次、5次或7次循环（依据不同产品标准）。最终判定在最后一次干燥阶段结束后，将试样置于通风良好的室温环境下冷却至（20±5）℃，观察、记录并判定泛霜等级。必要时，可使用潮湿软布轻轻擦拭表面以区分浮霜与结晶。

2. 各行业检测范围的具体要求

不同材料因其成分、工艺和使用环境差异，检测标准与要求各异。

2.1 烧结墙体材料（如烧结普通砖、多孔砖、空心砖）

• 标准依据：GB/T 2542《砌墙砖试验方法》。

• 具体要求：试验采用蒸馏水，进行5次循环。最终结果以最严重单块试样的泛霜程度作为该批产品的判定依据。产品标准（如GB 5101《烧结普通砖》）通常要求无泛霜或轻微泛霜。

2.2 混凝土制品（如混凝土实心砖、路面砖、砌块）

• 标准依据：GB/T 4111《混凝土砌块和砖试验方法》。

• 具体要求：方法与烧结砖类似，但试样处理强调“浸泡面为使用面”。对于装饰面混凝土砖，需重点观察装饰层的变化。循环次数常为3次或按产品标准规定。

2.3 天然石材

• 标准依据：GB/T 9966《天然石材试验方法》。

• 具体要求：重点关注石材的耐盐结晶破坏能力。试验常使用饱和硫酸钠溶液进行浸泡-干燥循环，通过质量损失率、强度损失率和外观变化综合评价其抗风化能力，泛霜仅为外观评价的一部分。

2.4 陶瓷砖

• 标准依据：ISO 10545-12 《陶瓷砖第12部分：抗冻性的测定》中涉及盐结晶测试，或特定化学腐蚀测试。

• 具体要求：对于可能用于户外寒冷或有盐环境的陶瓷砖，需测试其抵抗盐溶液结晶压力导致的釉面或坯体破坏的能力，这与传统的泛霜测试原理相通但更为严苛。

2.5 石膏制品

• 特别说明：石膏制品本身含结晶水，其表面“泛霜”常指“返碱”，主要来自基层或粘结材料中的Ca(OH)₂碳化生成CaCO₃。其测试多与粘结体系、涂装体系相关，无统一的国家泛霜试验标准，多参照实际应用条件进行定制化测试。

3. 检测仪器的原理和应用

泛霜试验所需仪器相对简单，核心在于提供精确、稳定的环境控制。

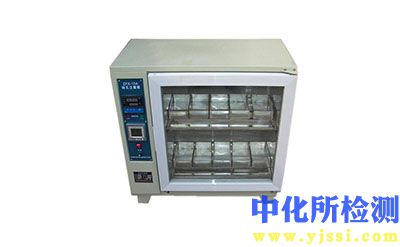

3.1 鼓风干燥箱

• 原理与应用：通过电加热元件产生热量，由风机强制对流，使箱内空气均匀、快速循环，实现试样的高效、均匀干燥。用于试验前试样的烘干至恒重，以及每个循环后的干燥阶段。控温精度需达到±2℃，确保试验条件的一致性。

3.2 恒温恒湿养护箱（或恒温环境箱）

• 原理与应用：通过制冷/制热系统与加湿/除湿系统，对密闭箱体内的温度和湿度进行精确控制。用于提供标准的润湿阶段环境（如20±5℃），避免温度波动过大影响水分迁移和盐分溶解速率。是保证试验重现性的关键设备。

3.3 电子天平

• 原理与应用：基于电磁力平衡或应变片传感器原理，高精度测量质量。最小分度值应不大于0.1g。用于测定试样干燥至恒重时的质量变化，是判断干燥终点（质量恒定）的依据。

3.4 试样浸泡装置

• 原理与应用：通常为平整的浅质托盘或水槽，材质为耐腐蚀的塑料或玻璃。必须保证试样能垂直、稳定放置，并能精确控制液面高度（试样底部向上5±1mm）。液面高度是控制毛细吸水速率和范围的核心参数。

3.5 辅助工具

• 密封材料：如石蜡、环氧树脂或防水胶带，用于密封试样的非测试面，确保水分仅从规定的使用面单向迁移。

• 观察记录工具：包括照度均匀的光源、放大镜、标尺以及高清数码相机，用于客观记录泛霜的形态、分布和面积。
