高频燃烧红外吸收测定技术详述

高频燃烧红外吸收法是一种基于高频感应炉燃烧样品，利用红外检测器对燃烧生成的特定气体进行定量分析的技术。其核心是通过测量特定波长红外辐射的吸收量，确定样品中目标元素的含量。

1. 检测项目分类及技术要点

该方法主要针对样品中可转化为气态氧化物的非金属元素进行分析，核心检测项目为碳（C）和硫（S）。根据分析形态和精度要求，技术要点如下：

• 碳的测定

  • 检测原理：样品在富氧环境下经高频感应加热燃烧，碳元素转化为二氧化碳（CO₂）。CO₂分子在4.26 µm波长处具有特征红外吸收峰，其吸收强度与CO₂浓度（即碳含量）成正比，遵循朗伯-比尔定律。

  • 技术要点：

    1. 助熔剂选择与配比：根据样品基体（如钢铁、合金、非金属）选用合适助熔剂。常用钨粒、锡粒、纯铁助熔剂。钨粒是主要发热体，需保证足量（通常≥1.5g）以确保燃烧温度（可达1700-2000℃）；锡粒助燃并降低熔点；纯铁助熔剂用于优化流动性。配比不当将导致燃烧不完全，结果偏低。

    2. 氧气纯度与流量控制：氧气纯度需≥99.5%，水分和CO₂需经净化系统去除。流量需精确稳定，通常高速氧气（如3.0-3.5 L/min）用于吹扫和燃烧，低速氧气（如1.0-1.5 L/min）用于传输气体，确保CO₂被完全载入红外检测池。

    3. 干扰消除：灰尘和水分需通过多层物理化学过滤器（如无水高氯酸镁、烧碱石棉或等效专用试剂）彻底去除，防止堵塞、腐蚀及对红外测定的干扰。

    4. 校准与校正：使用有证标准物质建立单点或多点校准曲线。需定期用标准物质验证，并使用空白校正扣除助熔剂及系统本底的碳贡献。

• 硫的测定

  • 检测原理：硫元素燃烧后主要转化为二氧化硫（SO₂）。SO₂在7.4 µm波长处有特征红外吸收峰，通过测定其吸收强度定量硫含量。

  • 技术要点：

    1. 转化效率与平衡：硫的测定关键在于将硫完全转化为SO₂，并抑制其进一步氧化为SO₃（红外不敏感）。需通过优化助熔剂（如添加V₂O₅促进转化）和氧气流量，维持燃烧炉内氧化/还原氛围的动态平衡。

    2. 滞后效应与记忆效应：SO₂易吸附于管路和粉尘，导致出峰拖尾及对后续样品的污染（记忆效应）。需使用高效除尘系统，并保证足够的吹扫时间（通常40-60秒）以清洁气路。

    3. 线性范围与灵敏度：低硫（<0.001%）测定时，需选用高灵敏度、窄量程的红外检测池，并确保超低硫空白。检测下限可达0.1 µg/g。

• 其他项目：通过附加吸收池或切换滤光片，技术可扩展至氮（N，检测NO）、氢（H，检测H₂O）的测定，原理相似但前处理和气路系统有特殊要求。

2. 各行业检测范围的具体要求

不同行业因其材料特性、标准规范和含量范围，对检测有特定要求。

• 金属材料（黑色及有色金属）：

  • 范围：碳通常0.0001% - 4.5%（如生铁、高碳钢）；硫通常0.0001% - 0.2%。

  • 要求：样品需加工成屑状或粒状（如重量0.1-1.0g，粒度≤5mm），保证代表性并增大反应面积。高合金钢、镍基合金等难熔材料需增加助熔剂并采用“包裹”式装样以确保瞬间爆发燃烧。超低碳（<0.005%）不锈钢等需在专用超低碳分析仪上测定，并采取超长时间预吹扫（>90秒）和专用低空白助熔剂。

• 地质、矿物与煤炭：

  • 范围：碳（总碳、有机碳、无机碳）0.01% - 100%；硫0.001% - 10%。

  • 要求：样品需充分研磨至200目以下确保均匀性。测定总碳硫时直接燃烧；测定有机碳时常需前期酸处理去除碳酸盐。高硫煤或矿石分析时，需采用分级燃烧或减少样品量（如50mg）防止SO₂浓度超载，并使用抗吸附的特氟龙管路。

• 石油化工（催化剂、油品、聚合物）：

  • 范围：碳/硫含量跨度大，从痕量到百分比级别。

  • 要求：液体样品需使用专用进样舟或胶囊，并配合高吸附性氧化镁等添加剂防止爆燃和飞溅。催化剂等粉末样品需与助熔剂均匀混合。需特别注意聚合物燃烧产生的氟化氢（HF）等腐蚀性气体，必须使用耐腐蚀的净化材料和检测池窗口（如蓝宝石）。

• 陶瓷、耐火材料与水泥：

  • 范围：碳（残留碳、碳化物）0.001% - 10%；硫0.001% - 1%。

  • 要求：样品通常为高绝缘性粉末，需与导电性良好的助熔剂（如铜粒、钨粒）充分混合（常用重量比1:10以上），确保能被高频场有效耦合加热。

• 电子材料与高纯物质：

  • 范围：要求痕量/超痕量分析，如碳<1 µg/g，硫<0.1 µg/g。

  • 要求：必须在超净实验室环境下操作，使用专用低空白助熔剂（空白值C<1 µg/g， S<0.1 µg/g）。仪器需配备大功率氧气净化炉（如铂催化氧化炉）以将本底氧气中的碳氢化合物彻底转化为CO₂并去除。样品处理需严格防止人为污染。

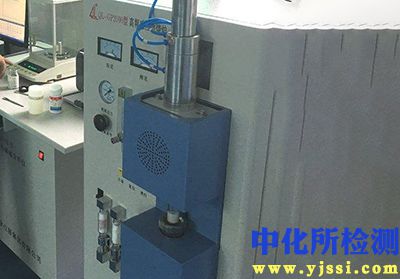

3. 检测仪器的原理和应用

• 核心系统与原理：

  1. 高频感应燃烧系统：高频发生器（通常频率为6-20 MHz，功率1.5-2.5 kW）在燃烧管周围的感应线圈中产生交变电磁场，使置于陶瓷坩埚中的导电样品（或与导电助熔剂混合的样品）内部产生涡流而迅速升温燃烧。石英燃烧管温度可瞬间超过试样熔点，保证快速、完全的氧化反应。

  2. 红外检测系统：为仪器的核心测量单元。主要由红外光源、滤波轮（装载有仅允许CO₂或SO₂特征波长通过的窄带干涉滤光片）、样品气室、参比气室及红外探测器（通常为热电堆或半导体检测器）构成。工作时，光源发出的红外光经旋转滤波轮分时透过样品池和参比池。探测器接收的信号差异即反映目标气体的浓度。现代仪器多采用双池式或单池双波长设计，以补偿气流、灰尘等因素的干扰。

  3. 气路与净化系统：包括氧气供应、流量控制、除尘装置（陶瓷滤芯、玻璃棉）、除水装置（高氯酸镁）、除有害气体装置（如碱石棉除酸）等。确保进入检测池的气体洁净、干燥，保护检测器并保证测量准确。

• 仪器类型与应用：

  • 碳硫专用分析仪：最常见的类型，专注于C、S同时或顺序测定，广泛应用于冶金、机械、质检等领域。

  • 多元素同时分析仪：在碳硫红外检测基础上，集成热导检测器（TCD）用于测定氮、氢，或通过非色散红外（NDIR）多通道技术同时测定C、S、N。主要用于高端金属材料（如航空航天合金）、地质和有机材料分析。

  • 痕量/超痕量分析仪：针对电子、核工业等高纯材料。特点包括：大功率净化炉（净化载气）、超大容量化学试剂净化管、高灵敏度长光程红外池、全流路加热防吸附（通常>60℃）以及超低空白材料的燃烧管和坩埚。

• 关键性能参数：

  • 测量范围：C：0.1 µg/g - 6.0% 或更宽；S：0.1 µg/g - 0.2%。

  • 分析时间：通常40-120秒/样，取决于吹扫和积分时间设置。

  • 精确度与准确度：在最佳测量范围内，相对标准偏差（RSD）通常优于1%。需通过有证标准物质进行验证和校准。

  • 检测下限：取决于仪器配置和空白控制，优质仪器对C和S的LOD可达0.1 µg/g级别。

该技术以其分析速度快、灵敏度高、测量范围宽、自动化程度高的特点，成为材料中碳硫元素定量分析的首选标准方法之一。准确应用需严格遵循相应国家或国际标准（如GB/T 20123、ASTM E1019、ISO 15350等），并结合具体样品特性进行方法优化。
