交流损耗测试技术详述

交流损耗，广义上指交流激励下电工材料、部件及系统中以热能形式耗散的能量，是衡量电气设备能效、安全性和可靠性的关键参数。其测试核心在于精确量化不同物理机制（电阻损耗、磁滞损耗、涡流损耗、介质损耗等）导致的功率损失。

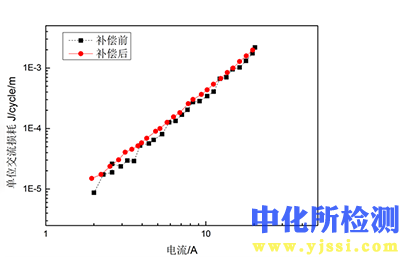

1. 检测项目分类及技术要点

1.1 按损耗机制分类

• 电阻损耗（I²R损耗）：

  • 技术要点： 在工频或指定频率下，通过精密测量导体（如绕组、电缆）的交流电阻（Rac）与电流有效值（I）进行计算。关键在于区分直流电阻（Rdc）与Rac，Rac因集肤效应和邻近效应而增大，需使用电桥法或矢量阻抗法在额定频率下直接测量。

• 磁芯损耗（铁损）：

  • 技术要点： 包括磁滞损耗和涡流损耗。通常采用：

    • 爱波斯坦方圈法： 用于硅钢片等软磁材料的标准方法。将条状样品构成闭合磁路，通过功率 analyzer 测量励磁功率与感应电压，扣除线圈铜损后得到比铁损（W/kg）。测试需在规定的磁极化强度（如1.0T, 1.5T）和频率（如50Hz, 400Hz）下进行，波形为正弦波。

    • 环形样件法： 适用于铁氧体、非晶/纳米晶合金等。样品为环形磁芯，初级绕组励磁，次级绕组测量感应电压，利用功率计或波形分析仪（计算B-H回线面积）得到总磁芯损耗。需精确控制磁通密度波形为正弦。

• 介质损耗（介电损耗）：

  • 技术要点： 针对绝缘材料、电容器、电缆等。以介质损耗因数（tanδ）或损耗角正切表征。通常采用西林电桥或自动数字电桥（LCR Meter）在高压（如数kV）和指定频率下，测量试品电容与损耗因数的比值。测试电压需逼近运行电压以反映真实场强下的性能。

• 杂散损耗：

  • 技术要点： 指变压器、电机等大型设备中，在结构件（油箱、夹件）中产生的涡流损耗等。通常难以直接分离测量，常通过负载试验（温升试验） 或空载-短路试验结合计算法间接获得。现代方法采用有限元仿真（FEM） 与局部光纤测温或红外热成像进行验证。

1.2 按测试对象分类

• 材料级测试： 如硅钢片、软磁材料、绝缘薄膜的比损耗（W/kg）或 tanδ。

• 部件级测试： 如电磁线（测试集肤效应因数）、磁芯组件、电容器、套管。

• 整机/系统级测试： 如变压器空载损耗和负载损耗、电机效率图谱（涵盖各种损耗）、电缆线路的介质损耗监测。

2. 各行业检测范围的具体要求

2.1 电力变压器行业

• 检测范围： 空载损耗（主要为铁损）、负载损耗（主要为绕组电阻损耗+杂散损耗）。

• 标准与要求： 遵循 IEC 60076-1、GB/T 1094.1。空载损耗测试在额定电压和频率下进行，要求励磁电压波形畸变率＜5%。负载损耗测试通常在短路条件下，于额定电流和参考温度（如75°C或115°C）下进行，需将测量值校正至参考温度。对于特高压变压器，还需进行局部放电与tanδ的联合测试，tanδ值通常要求＜0.5%（电压等级越高要求越严）。

2.2 电机与驱动行业

• 检测范围： 定子铁芯损耗、绕组损耗（定/转子）、风摩损耗、杂散负载损耗。

• 标准与要求： 遵循 IEC 60034-2-1、GB/T 755。效率测定通常采用“输入-输出法”或“损耗分析法”。铁芯损耗常在制造过程中通过铁芯试验（环路测试）进行，施加特定交变磁通以检测铁芯叠片间短路等缺陷引起的异常局部过热。变频电机需在宽频范围（如10Hz-1kHz）测试损耗，关注谐波的影响。

2.3 电工材料行业

• 软磁材料： 遵循 IEC 60404-2（爱波斯坦方圈）和 IEC 60404-6（环形样件）。比总损耗（P）是标称参数，例如普通硅钢片50Hz/1.5T下P₁.₅/₅₀需在1.3-5.0 W/kg范围，高性能取向硅钢可达0.9 W/kg以下。

• 绝缘材料： 遵循 IEC 60250、GB/T 1409。测试介电常数和tanδ。高压交联聚乙烯（XLPE）电缆料在工频场强下tanδ典型值需＜5×10⁻⁴。

2.4 新能源与电力电子行业

• 光伏逆变器、变频器： 测试高频磁性元件（电抗器、变压器）的铁损与铜损，频率可达数十至数百kHz。需使用高频功率分析仪和宽频LCR表。关注在开关频率及其谐波下的损耗特性。

• 电动汽车驱动电机： 除基波损耗外，必须评估PWM逆变器供电时由高频开关谐波引起的额外定子绕组涡流损耗和转子磁钢的涡流损耗，测试通常在台架上结合动态工况循环进行。

3. 检测仪器的原理和应用

3.1 功率分析仪

• 原理： 采用同步采样技术，对多通道电压、电流信号进行高速A/D转换，通过数字运算得到电压、电流有效值、有功功率（即损耗功率的直接读数）、功率因数等。核心是高精度（典型0.01%读数精度）、宽带宽（可达5MHz以上）和同步性。

• 应用： 电机、变压器整机效率测试，变频器输入输出功率测量。可直接读取空载损耗和负载损耗值。

3.2 交流电阻/阻抗分析仪（精密LCR表）

• 原理： 采用自动平衡电桥技术或射频I-V法，向被测件施加精确的交流测试信号，通过矢量比测量阻抗的幅值和相位，从而计算出Rac、L、C及损耗因数D（tanδ）。

• 应用： 测量绕组在高频下的交流电阻（评估集肤效应）、电容器和绝缘材料的介质损耗因数（tanδ）、磁芯的复数磁导率（间接用于损耗分离）。

3.3 爱波斯坦方圈装置

• 原理： 构成标准磁路，初级绕组产生交变磁场，次级绕组感应电压。通过保证次级感应电压平均值为正弦波，从而控制磁通密度B为正弦。利用功率计测量输入功率，扣除初级绕组铜损后，除以样品质量得到比铁损。

• 应用： 硅钢片、电工钢带等片状软磁材料的标准铁损标定和质量控制。

3.4 环形磁芯测试系统

• 原理： 对绕有绕组的环形磁芯，通过功率分析仪或示波器采集初级电流（与磁场强度H相关）和次级感应电压（经积分得磁通密度B），绘制动态磁滞回线，其面积即为一个磁化周期的能量损耗。

• 应用： 铁氧体、金属磁粉芯、非晶/纳米晶等环形磁芯的损耗特性评估，尤其适用于高频应用场景。

3.5 热成像仪与光纤温度传感器

• 原理： 红外热成像通过探测物体表面红外辐射绘制温度场；光纤传感器通过光信号调制测量温度。

• 应用： 作为辅助手段，定位变压器、电机等设备在运行或试验中的局部过热区（由杂散损耗集中引起），验证仿真结果和设计合理性。
