热阻湿阻测试技术详解

一、 检测项目分类及技术要点

热阻与湿阻是评价材料热湿舒适性的核心物理指标，其测试需在标准化的稳态条件下进行。

1. 热阻测试

• 定义与标准： 热阻（Rt）是指材料两侧在稳定温差下，阻止热量传递的能力，单位是平方米开尔文每瓦（m²·K/W）。主要测试标准包括ISO 11092、ASTM F1868、GB/T 11048等。

• 技术要点：

  • 测试状态： 分为静态（平板式）与动态（出汗热板式）两种。静态测试模拟干燥环境下的隔热性能；动态测试（出汗热板）模拟人体出汗皮肤接触材料时的真实热传递。

  • 核心原理： 采用“防护热板法”或“热流计法”。确保测试板（模拟皮肤）温度恒定（通常为35±0.1℃），气候室空气温度、湿度、风速（通常为1m/s±0.05m/s）严格稳定。达到热平衡后，通过测量维持热板设定温度所需的加热功率计算热阻。

  • 关键控制参数： 环境温度（20±0.5℃）、相对湿度（65±4%）、风速稳定性、试样的预调湿处理（标准大气下平衡24小时）、试样在测试板上的平整无张力放置、边缘热损失的补偿。

  • 结果表述： 包括材料本身热阻与试样表面静止空气层热阻之和。需明确是否为“总热阻”。

2. 湿阻测试

• 定义与标准： 湿阻（Ret）是指材料两侧在水蒸气压力差下，阻止水蒸气透过的能力，单位是平方米帕斯卡每瓦（m²·Pa/W）。主要遵循ISO 11092（出汗热板法）标准。

• 技术要点：

  • 测试状态： 必须使用“出汗热板”（即动态热板）。热板表面覆盖一层具有恒定水蒸气传递性的微孔薄膜，并持续供给蒸馏水以模拟出汗皮肤。

  • 核心原理： 在热阻测试的稳态基础上，通过测量维持热板表面恒定的饱和水蒸气压力（对应约35℃）所需的水蒸发量或加热功率的增量，计算湿阻。关键在于确保水蒸气的传递仅由扩散驱动，而非空气对流。

  • 关键控制参数： 除热阻测试的环境参数外，特别要求对进入气候室的空气进行严格除湿，确保气候室空气的水蒸气压力恒定且低于热板表面。热板供水系统的稳定性、多孔膜的校准与维护至关重要。

  • 结果表述： 湿阻值反映材料本身的透湿特性。值越低，表示水蒸气透过能力越强，散热散湿性能越好。

二、 各行业检测范围的具体要求

不同行业对热阻湿阻的关注点和指标要求存在显著差异。

1. 纺织服装行业

• 应用重点： 评估服装面料、填充料、复合材料（如冲锋衣三层结构）的热湿舒适性。

• 具体要求：

  • 日常服装： 关注中等范围的热阻（如0.04 - 0.2 m²·K/W）与湿阻（如20 - 100 m²·Pa/W），追求平衡的舒适性。

  • 防护服装（消防、化工）： 需测试在极端高温或低温下的热阻性能，并评估多层组合系统的总热阻。湿阻要求通常较低，以保障汗液有效排出，防止热应激。

  • 运动及户外服装： 极度关注低湿阻（通常要求Ret < 20 m²·Pa/W甚至更低），强调高透湿性。对于保暖服装（如羽绒服、抓绒衣），则要求高热阻（可能>0.3 m²·K/W）。

  • 标准引用： 常将热阻湿阻值与行业通用舒适性指数（如热损失率Qmax）关联，或纳入产品标准如EN 343（防雨服）、GB/T 32614（户外运动服装）等。

2. 建筑保温材料行业

• 应用重点： 主要关注热阻（及导热系数λ，λ=厚度/热阻），是衡量墙体、屋面保温材料节能效率的核心指标。湿阻作为评估材料防潮、结露风险的辅助指标。

• 具体要求：

  • 测试需在材料使用厚度及实际工况模拟（如不同温度、湿度梯度）下进行。常用标准包括ISO 8301、ASTM C518等。

  • 关注材料在含湿状态下的热阻衰减性能。

  • 对于透气性建筑材料（如某些保温砂浆、木材），其湿阻（水蒸气渗透阻）是计算墙体内部冷凝的重要参数。

3. 航空航天、汽车内饰行业

• 应用重点： 评估座椅面料、内饰填充物、舱内隔热隔音材料的热湿舒适性与安全性。

• 具体要求：

  • 测试条件可能模拟特定环境（如高空低温、日晒高温）。

  • 除基础热阻湿阻外，可能要求测试材料在接触灼热或低温表面时的瞬时传热性能。

  • 内饰材料的湿阻影响舱内空气质量和空调负荷，需综合考量。

4. 床上用品及家居行业

• 应用重点： 评估被子、床垫、睡袋的保暖（热阻）与排汗透气（湿阻）性能。

• 具体要求：

  • 测试需模拟人体睡眠时的压力状态（如使用压板），因为压缩会显著改变填充材料的热阻。

  • 对于睡袋，常用“克罗值”（Clo，1 Clo ≈ 0.155 m²·K/W）标称其保暖等级。

三、 检测仪器的原理和应用

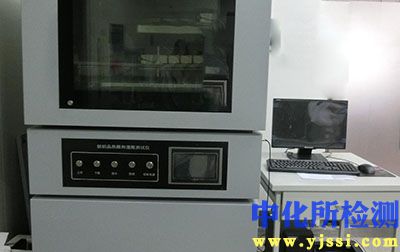

1. 核心仪器：出汗热板仪（ sweating guarded hotplate）

• 结构原理：

  • 测试单元： 核心是金属测试板，内置精密加热元件和温度传感器（如铂电阻PT100）。用于湿阻测试的板内还设有供水系统，并通过一张标准多孔膜（如PTFE或纤维素膜）提供均匀“出汗”表面。测试板被同样恒温的防护环包围，以消除测试板边缘的一维热流/湿流发散。

  • 气候室： 一个高度稳定的环境舱，能精确控制空气温度（范围约-20℃至+50℃，精度±0.5℃）、相对湿度（范围10%-95%，精度±3%）、风速（垂直均匀层流，典型速度1.0 m/s ±0.05 m/s）。

  • 测量与控制系统： 高精度功率计测量维持测试板恒温所需的电功率（用于计算热阻）和/或蒸发水所需的额外功率（用于计算湿阻）。系统通过PID闭环控制，实现各参数的长期稳定。

• 工作流程：

  1. 试样在标准大气下调湿平衡。

  2. 试样平整覆盖于测试板上，确保完全接触无气泡。

  3. 关闭气候室，启动程序，控制环境参数达到设定值。

  4. 系统运行直至达到热湿平衡（通常需0.5-2小时，功率波动连续长时间内小于±1%）。

  5. 采集稳态下的功率、温度等数据，根据标准公式自动计算热阻（Rt = (Tp - Ta) * A / H）和湿阻（Ret = (Pp - Pa) * A / (He - H)），其中T为温度，P为水蒸气分压，A为面积，H为加热功率，He为出汗板总加热功率。

• 应用与校准：

  • 是ISO 11092等权威标准指定的基准测试方法，被视为评价织物热湿舒适性的“黄金标准”。

  • 必须定期使用标准参比材料（如已知热导率的绝热板、已知湿阻的薄膜）进行校准和验证。

  • 适用于各种平板状材料，包括织物、薄膜、复合材料、薄片状保温材料等。

2. 辅助与快速测试仪器

• 热流计法仪器： 采用粘贴在试样上的热流传感器直接测量热流密度，结合温差计算热阻。速度较快，常用于建筑材料的现场或实验室快速测试（ASTM C518），但对试样的平整度和接触状态敏感，精度通常低于防护热板法。

• 蒸发热板法仪器： 简化版的出汗热板，主要用于测量湿阻，常见于一些纺织实验室的快速筛选测试。

• ** sweating torso（出汗假人）：** 模拟真人形态与尺寸，可测试整体服装系统的热阻和湿阻，更能反映服装在实际穿着中的动态保温排湿性能，是更高层次的评估手段。
