温冲试验详细技术内容

温冲试验，全称温度冲击试验或热冲击试验，是评估产品及其材料在极端高低温交替变化条件下耐受能力的可靠性测试方法。其核心在于利用急剧的温度变化，激发潜在的材料缺陷、装配问题及性能故障。

1. 检测项目分类及技术要点

温冲试验主要依据温度转换时间、驻留时间、温度条件及循环次数进行严格分类和控制。

1.1 两箱式温度冲击试验

• 技术要点：试验样品在两个独立温箱（高温箱和低温箱）之间进行机械移动转换。

• 转换时间：通常要求极短，标准规定小于1分钟，常见要求为10秒内，以产生剧烈的热应力冲击。

• 驻留时间：样品在高温或低温条件下保持的时间，以确保样品整体达到温度稳定。通常依据样品热质量确定，标准中常规定为至少1小时或直至样品温度稳定。

• 温度条件：根据产品应用环境或规格书确定，常见范围如高温+85℃/125℃/150℃，低温-40℃/-55℃/-65℃。

• 循环次数：依据产品可靠性要求而定，常见为50次、100次、500次或更多。

1.2 三箱式温度冲击试验（又称高低温冷热冲击试验箱）

• 技术要点：包含高温区、低温区和测试区（常温区）。样品置于测试区，通过风门切换或吊篮移动，将高温或低温气流快速引入测试区对样品进行冲击，样品本身物理位置可不动。

• 转换速率：通过气流切换实现温度变化，温变率极高，通常可达30℃/分钟以上。

• 应用特点：适用于不宜频繁移动的样品或需要更快速率温度变化的场景。

1.3 关键参数与技术控制要点

• 温度稳定性：试验箱工作空间内各点的温度应保持均匀稳定，偏差通常需控制在±2℃以内。

• 温度转换时间：从高温到低温（或反之）的转换过程时间必须严格控制并记录，这是产生冲击效应的关键。

• 暴露时间：确保样品内部也达到目标温度，而非仅表面。

• 试验负载：试验样品的总质量、体积及发热量需在试验箱允许负载范围内，避免影响箱内气流和温度恢复时间。

• 中间测试：根据试验目的，可选择在特定循环间隔后进行电气性能、功能检查或外观检查。

2. 各行业检测范围的具体要求

不同行业的标准对温冲试验的严酷等级（温度范围、转换时间、循环次数）有具体规定。

2.1 电子与半导体行业

• 标准：JEDEC JESD22-A104、MIL-STD-883 Method 1010.9、GJB 150.5A（军标）、IEC 60068-2-14。

• 要求：

  • 半导体器件：常采用极端温度，如-65℃至+150℃，转换时间≤10秒，侧重评估芯片、封装材料、键合线、焊接点的热膨胀系数（CTE）失配导致的失效。

  • PCB/PCBA：评估焊点疲劳、板材分层、金属化孔导通电阻变化等。常采用0℃/100℃或-40℃/125℃等条件。

  • 消费电子：依据产品预期使用和储存环境，如-20℃/+55℃或-10℃/+60℃。

2.2 汽车行业

• 标准：ISO 16750-4、IEC 60068-2-14、各大主机厂企业标准（如福特、通用、大众等）。

• 要求：

  • 严酷等级高：因需承受发动机舱高温和冬季严寒，温度范围通常较宽，如-40℃/+85℃、-40℃/+125℃（发动机舱附近）。

  • 循环次数多：要求数百甚至上千次循环，以模拟整个产品生命周期的热疲劳。

  • 带载测试：常要求样品在试验过程中或在高/低温驻留期间处于通电工作状态。

2.3 航空航天与国防行业

• 标准：MIL-STD-810H Method 503.6、GJB 150.5A、RTCA DO-160。

• 要求：

  • 极端温度：模拟高空低温及地面/机载设备高温，范围可达-65℃至+180℃或更广。

  • 转换速率极快：模拟飞机快速升降、舱外设备遭遇的温度剧变。

  • 结合其他应力：常与振动、湿度等应力综合施加，进行综合环境可靠性试验（CERT）。

2.4 材料与元器件行业

• 标准：各类材料标准（如塑料、橡胶、涂层）、基础元件标准。

• 要求：

  • 评估材料性能：检测高分子材料（塑料、橡胶、胶黏剂）在冷热冲击下的脆化、龟裂、分层、弹性丧失等。

  • 评估连接可靠性：评估不同材料间的接合部位（如陶瓷与金属封接、复合材料粘接）的热应力失效。

3. 检测仪器的原理和应用

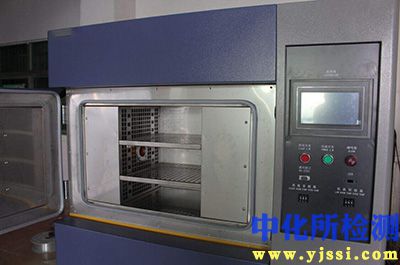

3.1 两箱式温度冲击试验箱

• 原理：由正规的高温箱体、低温箱体及一个可移动的样品篮或转换机构组成。控制系统驱动样品篮在预设时间内在两箱间往复运动。高温箱通常采用电加热器加热，低温箱采用机械压缩制冷（复叠式制冷系统常见）或液氮辅助制冷。

• 应用：适用于绝大多数电子电器产品、元器件、材料试片等。其冲击效果直接，结构相对简单，维护方便。但对样品尺寸和重量有限制，且转换过程中的机械运动可能不适用于易损或敏感的测试样品。

3.2 三箱式（吊篮式/风门切换式）温度冲击试验箱

• 原理：箱体分为高温室、低温室和测试室。通过驱动吊篮在三个工作室间移动（吊篮式），或通过风门/风道系统将高温或低温气流快速引入测试室（风门切换式）。样品始终置于测试室或吊篮中。

• 应用：

  • 吊篮式：与两箱式类似，但多一个常温恢复区。

  • 风门切换式：温度变化速率极快，对样品无机械移动冲击，适合精密器件、大型或重型样品。气流冲击可能导致样品受到轻微风压。

3.3 关键部件与技术指标

• 制冷系统：采用复叠式制冷循环（单级/双级压缩）或液氮喷射制冷，以实现快速的降温及深低温（如-70℃）。

• 加热系统：采用镍铬合金电加热器，配合强制空气循环，实现快速升温。

• 控制系统：核心为可编程逻辑控制器（PLC）或工业计算机，精确控制温度、驻留时间、转换时间、循环次数，并具备实时数据记录和故障诊断功能。

• 传感器：采用高精度铂电阻（Pt100）或热电偶，多点布置于工作空间内，确保温度监控的准确性和均匀性。

• 安全保护：具备超温保护、压缩机过载保护、样品区温度监控、断电恢复等功能。

• 计量校准：试验箱需定期依据JJF 1270-2010《温度冲击试验箱校准规范》等文件，对温度偏差、温度波动度、温度恢复时间等关键指标进行校准。

3.4 仪器选择依据

• 样品尺寸与重量：决定内箱尺寸和承重。

• 试验标准要求：决定温度范围、转换时间、温变率等关键性能。

• 样品特性：是否通电、是否发热、是否敏感于机械移动或气流冲击。

• 使用频率与成本：考虑设备购置成本、运行能耗（特别是液氮消耗）及维护成本。
