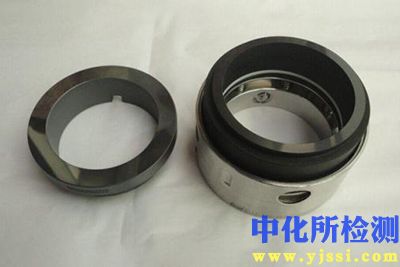

机械密封测试技术内容

1. 检测项目分类及技术要点

机械密封的测试主要分为性能测试、可靠性测试和材料与工艺测试三大类。

1.1 性能测试

• 密封性（泄漏率）测试：

  • 技术要点： 在规定工况（压力、转速、温度、介质）下，测量单位时间内介质的泄漏量。是核心性能指标。

  • 测试方法： 对于液体，通常采用称重法、容积法或视觉观察（规定时间内无可见滴漏）；对于气体，采用压降法、流量计法或质谱检漏法（高精度）。API 682标准要求气体泄漏率一般不超过500 ppm（体积分数）。

  • 关键参数： 测试介质（常为水、矿物油或实际工艺介质）、压力、转速、温度。

• 摩擦功耗与温升测试：

  • 技术要点： 测量密封端面摩擦扭矩，计算摩擦功率，并监测密封腔及端面附近温度。

  • 测试方法： 通过扭矩传感器直接测量主轴扭矩差值，或通过测量驱动电机功率间接计算。采用热电偶或红外热像仪监测温度。

  • 关键参数： 摩擦扭矩（N·m）、摩擦功率（kW）、端面温升（°C）。

• 磨损率测试：

  • 技术要点： 评估密封端面在特定工况下的耐磨性。

  • 测试方法： 在规定时间寿命测试后，精确测量动、静环端面的磨损量（重量损失或轴向磨损量）。常与密封性测试同步进行。

  • 关键参数： 轴向总磨损量（μm）、体积磨损率（mm³/h）。

• PV值测试：

  • 技术要点： 验证密封在特定端面比压（P）与线速度（V）乘积下的工作能力，反映端面负荷极限。

  • 测试方法： 在固定转速下逐步提高密封腔压力，或在固定压力下逐步提高转速，直至密封失效（泄漏或磨损剧增），测得极限PV值。

  • 关键参数： 端面比压（MPa）、密封面平均线速度（m/s）。

1.2 可靠性（寿命）测试

• 稳态寿命测试： 在额定工况下进行长时间连续运行，记录直至失效（泄漏超标或磨损超标）的时间，用于评估平均无故障时间（MTBF）。

• 动态交变测试（循环测试）：

  • 技术要点： 模拟实际工况中的波动，考核密封的疲劳和适应能力。

  • 测试方法： 进行压力循环（如0→额定压力→0）、温度循环（热冲击）、转速循环（启停）或上述条件的综合循环。

  • 循环次数： 根据标准或客户要求，通常为数千至数万次。

• 模拟工况测试： 模拟真实工作环境，如干运转测试（考察无液润滑状态下的短时生存能力）、气液两相测试、含固体颗粒介质测试等。

1.3 材料与工艺测试

• 端面平面度与粗糙度检测： 使用光学平晶通过干涉条纹法检测平面度（通常要求优于0.9 μm），用表面粗糙度仪检测Ra值（通常为0.1~0.2 μm）。

• 弹簧/波纹管性能测试： 测试弹簧的刚度、压力松弛，金属波纹管的刚度、耐压力疲劳性能，以及橡胶/PTFE波纹管（密封件）的耐介质膨胀、老化性能。

• 辅助密封圈性能测试： 包括硬度、压缩永久变形、耐介质性能（体积变化率、硬度变化）、高低温弹性等。

• 动平衡测试： 对于高速机械密封，转子组件需进行动平衡校正，通常要求达到G2.5或更高等级。

2. 各行业检测范围的具体要求

2.1 石油化工与流程工业

• 标准依据： API 682（轴封系统）、SH/T 3158。

• 具体要求：

  • 测试介质： 除水外，常要求使用轻烃（如丙烷）、重油、酸/碱溶液等模拟介质。

  • 压力与温度范围宽： 常需覆盖从真空到10MPa以上，温度从-40°C到400°C+。

  • 安全与环保要求严苛： 重点测试低逸散性（<1000 ppm VOC），强调API 682规定的型式试验（Type Testing）和出厂试验（Production Testing）。

  • 可靠性要求高： 寿命测试通常要求至少连续运行1000小时无故障。

2.2 电力行业（泵与风机）

• 标准依据： ISO 21049（等同API 682）、GB/T 34875。

• 具体要求：

  • 高可靠性： 强调长周期稳定运行，寿命测试周期长。

  • 高温高压应用： 如锅炉给水泵、凝结水泵的密封，需测试高温高压水工况，关注热裂、热变形性能。

  • 核电领域： 增加抗震测试、 LOCA（失水事故）环境模拟测试等极端安全验证。

2.3 船舶与海洋工程

• 标准依据： 船级社规范（如CCS、DNV GL、ABS）。

• 具体要求：

  • 耐海水腐蚀： 材料与介质兼容性测试必须使用人工海水或盐水。

  • 耐泥砂磨损： 需进行含固体颗粒介质的磨损测试。

  • 摇摆与倾斜运行： 模拟船舶运动状态下的密封性能测试。

  • 高可靠性： 满足长时间无人维护的要求。

2.4 汽车工业（冷却泵、变速箱密封）

• 标准依据： 车企内部标准（如VW、Ford标准）。

• 具体要求：

  • 极限温度循环： 测试范围通常为-40°C至120°C，甚至更高。

  • 高频压力脉冲测试： 模拟发动机工况下的压力脉动。

  • 介质兼容性： 针对ATF（自动变速箱油）、冷却液（含添加剂）的长期兼容性测试。

  • 寿命与循环次数： 通常要求等效于整车设计寿命的循环次数（如数百万次启停或数千小时）。

2.5 航空航天

• 标准依据： MIL标准、SAE标准及发动机公司特定规范。

• 具体要求：

  • 极端环境： 超高速（线速度>100 m/s）、超高温（>500°C）、超低温（液氢、液氧介质）。

  • 介质特殊： 燃油、液压油、氧气、惰性气体等。

  • 重量与空间限制： 测试需验证紧凑型设计的有效性。

  • 失效模式与影响分析（FMEA）： 测试计划需紧密结合FMEA。

3. 检测仪器的原理和应用

3.1 机械密封试验台

• 原理： 集成驱动系统（电机、变频器）、压力系统（液压/气动增压、调压阀）、温度控制系统（加热器、冷却器、热交换器）、介质循环系统及数据采集系统（DAQ）的专用平台。

• 应用： 是进行性能、可靠性及模拟工况测试的核心设备，可精确控制并记录转速、压力、温度、扭矩、泄漏量等参数。

3.2 泄漏检测仪器

• 质量流量计： 直接测量气体泄漏的质量流量，精度高，响应快。

• 压差式泄漏仪： 通过测量测试腔内的压力衰减速率计算气体泄漏率，适用于低泄漏测量。

• 质谱检漏仪（氦质谱）： 将测试腔抽真空或充氦气，用质谱仪检测氦离子流强度，灵敏度极高（可达10⁻¹² Pa·m³/s），用于高要求密封的精密检漏。

3.3 表面形貌与几何量测量仪器

• 光学干涉仪（平晶）： 利用光波干涉原理，通过观察密封端面上的干涉条纹形状和数量，定性或定量评估平面度。

• 白光干涉仪/轮廓仪： 非接触式三维表面测量，可获得端面纳米级的粗糙度（Ra、Rz）、波纹度及微观形貌。

• 三坐标测量机（CMM）： 精确测量密封组件的关键尺寸和形位公差。

3.4 材料性能测试仪器

• 热重分析仪/差示扫描量热仪： 分析密封材料（如高分子材料）的热稳定性、氧化温度、相变温度。

• 硬度计： 测量密封环及辅助密封圈的硬度。

• 压缩永久变形测试仪： 评估O型圈等弹性体在长期压缩后的恢复能力。

3.5 动态信号监测仪器

• 扭矩传感器： 串联在主轴上，直接测量密封摩擦扭矩，精度高。

• 振动与声发射传感器： 监测密封运行中的异常振动或端面摩擦产生的声发射信号，用于早期故障诊断。

• 高速摄像机： 用于观察端面液膜形态、相变状态或启停瞬间的动态行为。

总结： 机械密封测试是一个多参数、多维度、高度依赖专用设备的系统验证过程。测试方案必须严格依据行业标准和实际工况制定，通过科学的检测项目组合、准确的仪器测量与数据分析，才能全面评估机械密封的性能、可靠性与安全性，为设计优化、质量控制和应用选型提供核心依据。
