析出相分析技术详解

析出相分析是材料科学、冶金工程及失效分析领域的核心技术，旨在表征基体中第二相颗粒（析出相）的形貌、尺寸、分布、晶体结构、化学成分及其演变规律。这些参数直接决定材料的力学性能、耐腐蚀性、热稳定性等关键服役性能。

一、检测项目分类及技术要点

析出相分析通常遵循从宏观到微观、从形貌到成分/结构的逻辑顺序，主要分为以下几类：

1. 形貌与分布分析

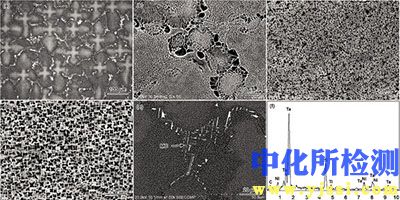

   • 技术要点：主要采用扫描电子显微镜（SEM）和透射电子显微镜（TEM）。关键参数包括析出相的尺寸分布（平均尺寸、数量密度）、形态（球状、针状、片状、不规则状）及空间分布（晶内、晶界、均匀或偏聚）。

   • 制样要求：SEM样品需电解抛光或离子抛光以消除变形层，获得清晰衬度。TEM样品需制备成<100 nm的电子透明薄区，常采用电解双喷减薄或聚焦离子束（FIB）技术。

   • 数据分析：需使用图像分析软件统计大量视场，确保统计代表性。对于纳米级析出相，高角环形暗场像（HAADF-STEM）可提供原子序数（Z）衬度，有效识别细小相。

2. 晶体结构鉴定

   • 技术要点：主要依赖X射线衍射（XRD）和透射电子显微镜的选区电子衍射（SAED）及高分辨成像（HRTEM）。

   • XRD应用：适用于体积分数>1-2%的宏观相分析。通过精修可计算晶格常数、相含量（如Rietveld法）。对微量相不敏感。

   • TEM/SAED应用：核心手段。通过单颗粒衍射斑标定，可确定析出相的晶体结构、与基体的取向关系（如立方-立方、K-S关系）。会聚束电子衍射（CBED）可用于纳米尺度区域的精确点阵参数测量。

   • HRTEM：可直接观察析出相与基体的界面原子排列，验证取向关系。

3. 化学成分分析

   • 技术要点：分为体平均成分和单个析出相成分分析。

   • 体平均成分：物理化学相分析。通过电解萃取技术，使用特定电解液将基体选择性溶解，收集萃取的析出相粉末，再进行XRD定量及化学湿法分析，获得各析出相的整体化学组成及重量百分比。

   • 微区成分：

     • 能谱仪（EDS）：与SEM/TEM联用，可进行面扫、线扫和点分析。SEM-EDS空间分辨率约1微米，适用于较大相；STEM-EDS分辨率可达1-2纳米，是分析纳米析出相成分的首选。需注意轻元素（B、C、N、O）检测灵敏度限制。

     • 电子能量损失谱（EELS）：与TEM/STEM联用，对轻元素极为敏感，可进行化学价态分析（如碳化物、氮化物类型识别），空间分辨率极高。

     • 原子探针断层扫描（APT）：三维原子尺度成分分析技术。可重构出包含数百万原子的三维空间，直接显示溶质原子在基体中的偏聚以及纳米析出相的三维成分、形貌和尺寸，是研究早期相分离和纳米簇析出的最有力工具。

4. 热力学与动力学分析

   • 技术要点：结合热处理实验与上述表征，研究析出序列、析出动力学、粗化行为及相稳定性。

   • 热分析：差示扫描量热法（DSC）用于检测析出/溶解过程的热效应，确定相变温度及表观激活能。

   • 原位技术：原位TEM加热/应变台、原位高温XRD，可实时观察析出相的形核、长大、回溶或相变过程。

二、各行业检测范围的具体要求

1. 钢铁行业

   • 高强度低合金钢（HSLA）：重点关注纳米级的碳氮化物（如Nb(C,N)、V(C,N)、TiC）的析出强化行为。要求TEM/APT表征其尺寸（常为2-10 nm）、共格性及与位错的交互作用。

   • 不锈钢/耐热钢：分析碳化物（M23C6， M6C）、金属间化合物（σ相、Laves相、χ相）的析出，尤其是晶界析出对韧性和耐蚀性的危害。需明确相的类型、位置及临界析出温度-时间区间。

   • 工模具钢：关注二次硬化碳化物（如MC， M2C）在回火过程中的演变，需关联硬度与析出状态。

2. 有色金属行业

   • 铝合金（特别是2xxx、6xxx、7xxx系）：核心是GP区、θ’’、θ’、S’等亚稳及稳定相的鉴定。这些相尺寸小（数纳米至数百纳米）、与基体共格/半共格，必须依赖高分辨TEM、STEM-HAADF及APT进行精确表征。

   • 镍基/钴基高温合金：分析γ’/γ’’强化相的尺寸分布、体积分数、形态球化程度，以及拓扑密排相（TCP相，如μ相、P相）的有害析出。要求定量统计，并建立与蠕变、疲劳性能的关联。

   • 钛合金：分析α+β两相形态，以及时效过程中α或β相内析出的硅化物、α2相等。

3. 半导体与功能材料

   • 封装合金/焊料：研究界面金属间化合物（如Cu6Sn5, (Cu,Ni)6Sn5）的生成与生长动力学，其对连接可靠性至关重要。

   • 永磁材料（如钕铁硼）：表征富Nd相、富B相等晶界相的分布与连续性，以优化矫顽力。

   • 析出强化型功能合金：如形状记忆合金、高熵合金中的析出行为。

4. 失效分析与寿命评估

   • 长期服役设备（如电站、石化装置）：分析材料在高温/应力下析出相的演变（如蠕变空洞形核于碳化物处、不锈钢中σ相析出导致的脆化），为剩余寿命评估提供依据。

   • 焊接热影响区（HAZ）：分析因热循环导致的析出相溶解、过热粗化或新的不利相析出（如焊接冷裂纹相关的析出相）。

三、检测仪器的原理和应用

1. 扫描电子显微镜（SEM）

   • 原理：利用聚焦电子束扫描样品表面，激发产生二次电子、背散射电子等信号成像。背散射电子（BSE）图像对原子序数敏感，可区分成分不同的相。

   • 应用：快速普查析出相的宏观分布、形貌和尺寸（>0.1 μm）。结合EDS进行初步成分鉴别。场发射SEM分辨率更高。

2. 透射电子显微镜（TEM/STEM）

   • 原理：高能电子束穿透薄样品，通过透射电子、衍射电子成像，或利用扫描探针进行成分/结构分析。

   • 应用：析出相分析的核心设备。明/暗场像观察形貌；SAED、CBED确定晶体结构和取向；HRTEM观察界面结构；STEM-EDS/EELS进行纳米尺度成分分析。

3. 原子探针断层扫描（APT）

   • 原理：在超高真空和低温下，对针尖状样品施加高压和激光脉冲，引发场蒸发，通过位置敏感探测器鉴别蒸发离子的质荷比和位置，重构三维原子图。

   • 应用：能提供三维原子尺度成分分布的技术。特别适用于早期析出、溶质原子团簇、晶界/界面偏聚、以及复杂化学成分的纳米析出相的定量分析。

4. X射线衍射仪（XRD）

   • 原理：基于布拉格定律，利用单色X射线照射多晶样品，收集衍射花样。

   • 应用：物相定性、定量分析，测量宏观相含量、晶格畸变、晶体尺寸。微区XRD可用于小区域分析。对样品制备要求低，但检测限较高。

5. 物理化学相分析设备

   • 原理：基于电化学溶解原理，使用恒电位仪在特定电解液中选择性电解基体，保留析出相。

   • 应用：定量提取不同化学性质的析出相（如电解分离碳化物、夹杂物），随后对萃取残渣进行XRD定量和化学分析，获得各相的整体化学组成及质量分数，是钢铁、高温合金等领域不可或缺的宏观定量手段。

综合运用上述技术，构建从宏观统计到微观机理、从二维形貌到三维成分的完整分析链条，是精准解析析出相、建立“工艺-组织-性能”关系、指导材料设计与优化的关键。
