插拔力测试技术规范

插拔力测试是评估连接器、端子、开关等机电元件机械性能与可靠性的关键方法，通过模拟实际使用中的插入与拔出过程，量化其所需的力值，从而判断产品设计、制造工艺及耐久性是否符合标准。

1. 检测项目分类及技术要点

插拔力测试主要可分为静态力测试与动态耐久性测试两大类。

1.1 静态力测试

• 插入力： 将公母端连接器完全配合所需的最大力值。技术要点在于测试速度需恒定（通常为25-50 mm/min），确保插合过程平稳，捕捉峰值力。过大的插入力可能导致用户操作困难或端子损伤。

• 拔出力： 将完全配合的连接器分离所需的最大力值（初始拔出力）或连续测量值。技术要点包括：

  • 保持力： 关键指标，反映连接器抵抗意外松脱的能力。力值需在规格书要求的最小值与最大值之间。

  • 分离力曲线分析： 通过力-位移曲线判断端子结构是否正常，异常曲线可能提示端子变形、镀层磨损或塑胶干涉。

• 轴向力（针对线材连接器）： 对连接器施加轴向拉力，评估其与线缆的压接或焊接强度。需固定线缆，对连接器壳体匀速施拉。

1.2 动态耐久性测试（插拔寿命测试）

• 测试方法： 在规定频率（如10-30次/分钟）下，对样品进行反复插拔，直至达到预定循环次数（如5000， 10000次）。

• 技术要点：

  • 过程中监控： 定期（如每500或1000次）测量拔出力，监控其衰减情况。力值下降不应超过初始值的20%-30%（依据具体标准）。

  • 测试后检验： 完成寿命测试后，需进行接触电阻、绝缘电阻等电气性能测试，并观察端子磨损、镀层剥落、塑胶破裂等物理损伤。

• 环境耐久性测试： 结合温湿度循环、盐雾试验后进行插拔力测试，评估环境应力后的机械性能保持率。

2. 各行业检测范围的具体要求

不同行业因应用场景、可靠性要求差异，对插拔力测试的标准和参数有明确区分。

2.1 消费电子（如手机、笔记本电脑）

• 标准： 常遵循EIA-364-13（电子工业联盟）等。

• 要求： 侧重微型连接器（如USB Type-C，板对板连接器）。插入/拔出力要求严格，需兼顾手感（力值适中）与可靠性。插拔寿命通常为5,000-10,000次。对测试夹具的精密对中性要求极高。

2.2 汽车电子

• 标准： 普遍采用USCAR-2（美国汽车电子委员会）、LV214（德系）等严苛标准。

• 要求： 强调高可靠性与环境耐受性。除常规插拔力外，需进行“带端子插拔力”测试（评估端子与塑胶壳体的保持力）。插拔寿命要求较低（如50-100次），但需在高温（如85°C）、低温（如-40°C）、振动后以及湿热、盐雾腐蚀试验后进行测试，力值衰减要求更严格。

2.3 航空航天与军工

• 标准： 依据MIL-DTL-38999（军用连接器）等。

• 要求： 极端可靠性。测试包括高循环次数寿命测试（可达500次以上插拔）、机械冲击与振动环境下的插拔力保持。对连接器的自锁机构解锁力有单独测试要求。

2.4 医疗设备

• 标准： 参考ISO 80369（液体连通件标准）等。

• 要求： 针对流体连接器，强调防误插和连接安全性，拔出力有明确下限以确保连接稳固。同时关注反复消毒（如酒精擦拭、紫外线照射）后材料性能变化对插拔力的影响。

2.5 工业连接器

• 标准： IEC 60603（通用）或行业特定标准如M12/M8连接器标准。

• 要求： 注重高插拔寿命（如5,000次以上）和恶劣环境下的性能。对带有螺纹锁紧、卡扣锁紧机构的连接器，需测试其锁紧/解锁力矩及对插拔力的影响。

3. 检测仪器的原理和应用

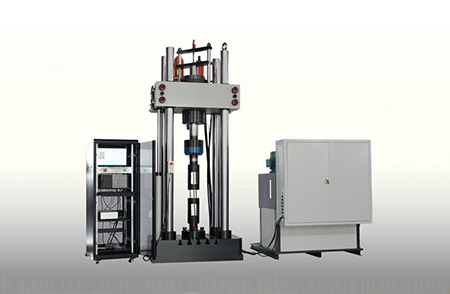

插拔力测试的核心仪器是微机控制电子式万能材料试验机，集成高精度传感器、驱动系统与专业软件。

3.1 核心原理

• 力学传感： 采用高精度应变片式力值传感器（Load Cell），量程从数克力（gf）到数百牛顿（N），分辨率可达0.1% FS。实时采集测试过程中的力值信号。

• 位移控制： 由伺服电机或步进电机驱动精密滚珠丝杠，带动夹具做匀速直线运动，并由光栅编码器精确测量位移，分辨率可达0.001 mm。

• 数据采集与处理： 控制器以高速率（通常>100 Hz）同步采集力与位移数据，生成力-位移曲线。软件自动识别曲线上的特征点（如峰值、谷值、平均值），计算关键结果。

3.2 关键组件与应用

• 测试夹具： 是测试成败的关键。必须根据被测物形状专门设计，确保夹持牢固、对心准确，且不引入额外应力或干涉。常用夹具包括：

  • 气动平推夹具： 用于连接器外壳的稳定夹持。

  • 专用仿形治具： 模拟对接连接器的形状和角度。

  • 线缆固定装置： 用于轴向力测试。

• 软件功能：

  • 测试程式编辑： 设定测试速度、行程、循环次数、暂停点等参数。

  • 实时曲线显示与分析： 即时显示力-位移曲线，支持缩放、标注、多曲线对比。

  • 报表生成： 自动生成包含测试条件、曲线、统计结果（最大值、最小值、平均值、标准差）的详细报告。

  • 寿命测试管理： 自动执行预定循环，并按设定间隔插入单次插拔力测试，记录力值衰减趋势。

• 仪器选型要点：

  • 力值量程与精度： 根据测试力值范围选择，通常保证测试力值在传感器量程的10%-90%之间。

  • 测试速度范围： 需覆盖标准规定的低速静态测试与较高频率的寿命测试。

  • 行程： 满足被测物的最大插拔行程需求。

  • 多功能集成： 高端设备可集成导通监测模块（在插拔过程中实时监测电路通断，精确判定有效接触点）和扭力测试模组，实现一机多用。
