微观比对检测技术内容

微观比对检测是材料科学、失效分析、质量控制及司法鉴定等领域的核心技术，通过对比未知样品与已知标准或不同样品间在微观结构、形貌、成分及物相上的异同，进行定性、定量或溯源分析。其本质是在亚毫米至纳米尺度上获取多维信息并进行精确比较。

1. 检测项目分类及技术要点

微观比对检测主要可分为四大类项目，每类包含若干关键技术要点：

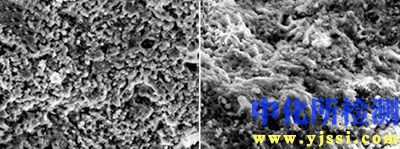

1.1 表面形貌与结构比对

• 技术要点：

  • 三维形貌重构：使用白光干涉仪或激光共聚焦显微镜，获取表面粗糙度（Sa, Sz）、台阶高度、磨损体积等三维参数，比对轮廓曲线和特征区域的形貌一致性。

  • 特征结构识别与统计：通过扫描电子显微镜（SEM）或原子力显微镜（AFM），分析晶粒尺寸、孔隙率、裂纹长度/宽度、划痕形态、织构取向等。需采用图像分析软件进行阈值分割、粒径统计和特征提取。

  • 断口分析比对：重点比对断口的宏观分区（纤维区、放射区、剪切唇）及微观形貌（韧窝、解理台阶、疲劳辉纹、沿晶断裂特征），以判断断裂模式和顺序。

1.2 微区化学成分比对

• 技术要点：

  • 元素面分布与线扫描比对：利用能谱仪（EDS）或电子探针显微分析仪（EPMA），获取特定区域元素分布图（mapping）和线扫描曲线。比对元素富集区、贫化区、界面扩散层厚度及梯度变化的一致性。

  • 定量点分析：在特征相或特定位置进行多点定量分析，比对主要元素、杂质元素及痕量元素的重量百分比或原子百分比，允许误差通常需根据标准偏差和t检验判定。

  • 化学态与键合比对：采用X射线光电子能谱（XPS）或俄歇电子能谱（AES），比对特征元素（如C、O、Fe）的精细谱，分析其化学态（如Fe³⁺与Fe²⁺比例、C-C与C-O键含量）。

1.3 晶体结构与物相比对

• 技术要点：

  • 物相定性与定量比对：通过X射线衍射（XRD）获取衍射图谱，使用Jade等软件进行物相检索，比对晶面间距（d值）、衍射峰强度比及全谱拟合结果。定量分析需比对各相质量分数（Rietveld精修误差通常在1-5%）。

  • 微区晶体学信息比对：使用电子背散射衍射（EBSD）技术，比对晶粒取向、晶界类型（小角、大角）、相分布、织构强度及极图。重点关注局部取向差（KAM）分布，以评估应变场差异。

  • 选区电子衍射（SAED）比对：在透射电镜（TEM）下，比对纳米尺度区域的衍射斑点或环，标定其晶带轴和晶面指数，确认纳米析出相或未知晶体结构的一致性。

1.4 力学与物理性质微区比对

• 技术要点：

  • 纳米压痕/显微硬度比对：使用纳米力学测试系统，在选定微区（如基体、析出相、界面）进行压痕测试，比对硬度（H）和弹性模量（E）值及其分布直方图。加载速率、保载时间需严格一致。

  • 微区热学/电学性能比对：利用扫描热探针（SThM）比对局部热导率差异；使用导电原子力显微镜（C-AFM）或扫描开尔文探针力显微镜（SKPFM）比对表面电势、功函数或导电性分布。

2. 各行业检测范围的具体要求

2.1 电子半导体行业

• 要求：需在纳米至微米尺度进行超高精度比对。

  • 芯片失效分析：比对失效与正常焊点的IMC（金属间化合物）层厚度、形貌（扇贝状、层状），允许偏差通常小于10%。比对金属互连线电迁移后的空洞位置、尺寸及元素偏聚。

  • 晶圆缺陷检测：使用具有自动缺陷复查（ADR）功能的SEM，比对缺陷的尺寸、形状及成分光谱，与已知缺陷库进行模式匹配。

  • 材料纯度：通过高分辨率辉光放电质谱（GD-MS）或二次离子质谱（SIMS）比对超高纯材料中痕量杂质（ppb级）的种类与浓度。

2.2 金属材料与失效分析

• 要求：侧重于组织、缺陷及断裂机理的溯源比对。

  • 热处理工艺比对：比对淬火、回火组织的马氏体板条尺寸、残余奥氏体含量、碳化物类型及分布均匀性。

  • 腐蚀产物分析：比对腐蚀坑的形貌、深度以及腐蚀产物（如铁锈）的XRD物相组成和EDS元素比例，判断腐蚀环境差异。

  • 焊接接头比对：比对焊缝区、热影响区、母材的微观组织梯度、硬度梯度及残余应力分布。

2.3 地质矿产与司法鉴定

• 要求：强调无损或微损检测与数据库匹配。

  • 岩矿鉴定：比对岩石薄片中矿物种类、粒径、形态、共生关系及包裹体特征。使用拉曼光谱（Raman）快速比对未知矿物与标准谱库。

  • 刑事微量物证：比对纤维的SEM形貌（表面磨损、横截面形状）、染料的拉曼光谱峰位；比对玻璃碎屑的折射率（油浸法，精度±0.0002）和EDS成分（Na, Mg, Al, Si, Ca等）。

  • 艺术品鉴定：通过显微红外光谱（μ-FTIR）比对颜料中有机粘合剂的官能团吸收峰；使用显微XRD比对古代颜料中晶型（如铅白与水白铅矿）的差异。

2.4 高分子与复合材料

• 要求：关注相分布、界面及老化特征。

  • 共混/复合材料：比对分散相（如橡胶粒子、纤维）的尺寸分布、长径比、界面结合状态（脱粘与否）及分散均匀性。

  • 老化/降解比对：使用显微红外光谱成像，比对材料表面氧化层深度及羰基指数（C=O峰面积/内标峰面积）的梯度变化。

  • 断口分析：比对韧性断裂的纤维状结构与脆性断裂的平滑面，以及应力发白区域的分布。

3. 检测仪器的原理和应用

3.1 扫描电子显微镜（SEM）与能谱仪（EDS）

• 原理：利用高能电子束轰击样品表面，激发产生二次电子（SE，反映形貌）、背散射电子（BSE，反映原子序数衬度）和特征X射线（用于EDS成分分析）。场发射SEM分辨率可达0.8 nm。

• 比对应用：是形貌和成分比对的核心设备。通过BSE图像对比不同相分布，利用EDS点、线、面分析进行元素定量和分布比对。环境SEM（ESEM）可用于观测含水、油样品。

3.2 电子背散射衍射（EBSD）系统

• 原理：探测高角度倾斜样品受电子束轰击产生的菊池衍射带，通过Hough变换标定晶体取向和物相。

• 比对应用：专用于晶体结构微观比对。可定量比对晶粒尺寸分布、织构类型与强度、亚晶界角度分布、应变局部化区域，对研究材料变形、再结晶过程至关重要。

3.3 透射电子显微镜（TEM）

• 原理：高能电子束穿透超薄样品（<200 nm），通过明场/暗场像形成衬度，并结合选区电子衍射（SAED）和高分辨像（HRTEM）获取晶体结构信息。

• 比对应用：用于纳米尺度的终极比对。可比对位错类型与密度、纳米析出相的形貌、尺寸、分布及与基体的取向关系，界面原子排列，以及非晶材料的短程有序结构。

3.4 原子力显微镜（AFM）及其衍生技术

• 原理：通过探针与样品表面之间的原子力（范德华力、磁力、静电力等）作用，测量探针微悬臂的偏转或振幅变化，重构表面形貌。

• 比对应用：可在大气、液体环境中进行三维形貌高精度比对（垂直分辨率达0.1 nm）。PFM（压电力显微镜）比对铁电畴；MFM（磁力显微镜）比对磁畴结构；纳米压痕模块直接比对微区力学性能。

3.5 微区X射线衍射（μ-XRD）与拉曼光谱显微系统

• 原理：

  • μ-XRD：使用毛细管聚焦或反射镜将X光束聚焦至10-100 μm，探测器采集微区衍射信息。

  • 显微拉曼：将激光通过显微镜聚焦至微米尺度，采集拉曼散射光谱，反映分子振动/转动信息。

• 比对应用：

  • μ-XRD：比对材料微小区域（如单个晶粒、焊缝特定区域）的物相组成和残余应力。

  • 显微拉曼：广泛用于比对材料中的应力分布（峰位偏移）、多晶型物（特征峰差异）、碳材料（D峰与G峰强度比）以及生物、矿物样品的分子结构。

3.6 二次离子质谱（SIMS）

• 原理：用一次离子束溅射样品表面，收集产生的二次离子并进行质谱分析，实现从H到U所有元素的ppb级甚至ppt级检测及深度剖面分析。

• 比对应用：用于超痕量成分和深度分布的精确比对。如比对半导体中掺杂元素（B, P, As）的浓度分布曲线、同位素比值（如¹⁸O/¹⁶O），以及材料极表面几个原子层的污染情况。

有效的微观比对检测依赖于严格的样品制备（如切割、镶嵌、抛光、蚀刻、镀膜）、标准化的仪器操作条件（加速电压、束流、工作距离）、科学的图像与数据处理方法（图像校准、统计分析），以及与标准样品或参考数据库的精确对比。
