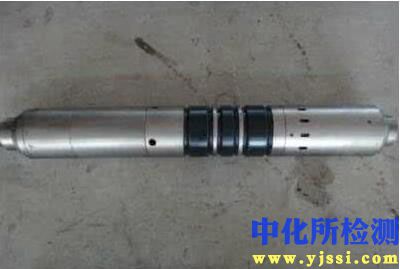

封隔器检测技术内容

1. 检测项目分类及技术要点

封隔器检测可分为功能完整性检测、力学性能检测、材料与密封性能检测及耐候性检测四大类。

1.1 功能完整性检测

• 坐封与解封测试： 在模拟井筒条件下，验证封隔器坐封机构（液压、机械、化学等）的可靠性与解封机构（上提、旋转、液压平衡等）的顺畅性。技术要点包括记录坐封压力/力值、坐封时间、解封力曲线，并观察动作过程有无卡滞、异常。

• 锚定性能测试： 测试卡瓦的锚定能力。关键参数为最小锚定力和锚定过程中的管柱位移量。测试需在不同规格套管（如Φ139.7mm，Φ177.8mm）和不同硬度（如P110，N80）材料中进行。

• 密封性能测试： 核心检测项目。分为单向承压（仅下方受压）和双向承压测试。技术要点包括：

  • 压力介质： 根据工况选择清水、基浆、氮气或酸性介质。

  • 保压曲线： 在额定工作压力（如35MPa、70MPa、105MPa）下稳压规定时间（通常15-30分钟），压力降需低于标准规定（如≤0.5 MPa/30min）。

  • 温度循环： 在高温（如150°C、204°C）下进行压力测试，评估胶筒热稳定性与密封持久性。

1.2 力学性能检测

• 压缩负荷测试： 测量胶筒组合在轴向压缩至设计坐封高度时所需的力值，验证其与坐封力匹配性。

• 抗挤压测试： 主要针对永久式封隔器，测试其在承受上下交变载荷或巨大压差时，内部结构（如锁紧机构）的抗变形能力。

• 疲劳寿命测试： 模拟井下压力、温度周期性变化，评估封隔器密封元件及关键部件在多次坐封/解封循环后的性能衰减。

1.3 材料与密封元件检测

• 胶筒性能测试： 包括硬度（邵氏A型）、拉伸强度、伸长率、压缩永久变形率、耐介质（油、酸、H₂S、CO₂）膨胀/侵蚀试验。高温老化试验是关键，用于评估材料在高温下的性能保持率。

• 金属件无损检测： 对卡瓦、中心管、套筒等关键承力件进行磁粉探伤（MT）或液体渗透探伤（PT）以排查表面裂纹，以及超声波探伤（UT）检查内部缺陷。

1.4 耐候性测试

• 高温高压（HTHP）综合测试： 在模拟储层温度（最高可达350°C以上）和压力环境下，进行坐封、密封、解封全流程测试，是评估封隔器极限性能的核心试验。

• 抗腐蚀测试： 根据工况要求，将金属部件置于含H₂S、CO₂、高氯离子的模拟地层水环境中，进行应力腐蚀开裂（SSC）试验和均匀腐蚀速率测定。

2. 各行业检测范围的具体要求

2.1 油气田井下作业

• 常规油气井： 重点检测常温~150°C、压力≤70MPa范围内的密封可靠性、坐封解封灵活性及卡瓦锚定力。检测标准主要遵循API 11D1《封隔器和桥塞》。

• 高温高压深井/超深井： 检测重点转向HTHP性能（如温度≥177°C，压力≥105MPa）、材料高温蠕变和密封材料的长期稳定性。要求进行长时间（如168小时以上）的热老化与保压测试。

• 非常规油气（页岩气、致密油）： 关注封隔器在大型压裂作业中的性能。检测重点为抗压差能力（承受上下方数十MPa的反复压差变化）、抗震动疲劳性能以及在压裂液（滑溜水、胶液）中的密封与耐侵蚀能力。

• 酸性气田： 必须严格进行抗硫应力腐蚀（SSC）测试，遵循NACE MR0175/ISO 15156标准。检测金属材料在湿H₂S环境下的开裂敏感性，并对橡胶材料进行H₂S浸泡后的性能变化测试。

2.2 地热井

• 检测核心是极端高温和热循环。 温度范围常达200-350°C。检测要求包括：

  • 胶筒材料在高温下的硬化、脆裂或过度软化测试。

  • 金属部件因温度周期性变化产生的热应力疲劳测试。

  • 在高温水蒸气环境中的密封性能长期评估。

2.3 煤层气井

• 工况相对温和，检测重点在于低坐封压力适应性（防止压裂煤层）、大内通径要求（满足排采设备通过）以及长期封隔稳定性（生产周期可达数年）。需着重检测在含有煤层水的弱酸性环境中的腐蚀情况。

2.4 储气库井

• 特点是交变载荷大、循环次数多（注采周期可达数十年）。检测极端强调疲劳寿命和长期密封完整性。需模拟地下储气库的运行压力周期（如从5MPa至35MPa反复循环数千次），进行加速寿命试验，评估密封系统性能衰减。

3. 检测仪器的原理和应用

3.1 多功能封隔器试验机

• 原理： 集成液压伺服控制系统、高温高压釜、数据采集系统。通过伺服液压缸提供坐封/解封力和轴向载荷，高压泵提供环空压力，加热与温控系统实现釜内温度控制。

• 应用： 用于完成坐封、加压、保压、解封等全流程模拟测试，可实时采集压力、温度、力值、位移等多参数曲线。是核心的综合性检测设备。

3.2 HTHP试验釜

• 原理： 采用高强度合金钢制造，带有多通道引压管和电加热套/炉。内部可模拟井筒和封隔器环空环境。

• 应用： 专门用于进行高温高压下的密封性能测试、热老化试验及耐介质腐蚀试验。

3.3 材料试验机

• 原理： 通过伺服电机或液压驱动，对试样施加拉伸、压缩、弯曲等静态或动态载荷，精确测量力与变形。

• 应用： 用于橡胶胶筒的压缩性能、拉伸性能测试，以及金属部件的力学性能（屈服强度、抗拉强度）测试。

3.4 无损检测（NDT）设备

• 磁粉探伤（MT）机： 利用铁磁性材料磁化后缺陷处产生漏磁场吸附磁粉的原理，检测表面及近表面裂纹。用于卡瓦、牙块等部件的表面缺陷检查。

• 超声波探伤（UT）仪： 利用高频声波在材料中传播遇到缺陷产生反射的原理，检测内部缺陷（如夹杂、气孔）。用于中心管、连接螺纹等关键承力部件的内部质量检查。

3.5 环境腐蚀试验设备

• 高压釜（反应釜）： 用于模拟含腐蚀性介质的高温高压环境。

• 慢应变速率试验（SSRT）机： 在腐蚀环境中对试样施加极缓慢的拉伸，用于定量评价材料（特别是金属）的抗应力腐蚀开裂（SCC/SSC）性能。

• 电化学工作站： 通过测量材料的腐蚀电位、极化电阻等电化学参数，快速评估其在特定介质中的腐蚀倾向与速率。

3.6 热分析仪器

• 热重分析仪（TGA）与差示扫描量热仪（DSC）： 分析橡胶密封材料的热分解温度、玻璃化转变温度、氧化诱导期等，评估其热稳定性和耐温等级。
