摆动试验技术内容

摆动试验是一种通过模拟产品或结构在受控往复运动下的工况，评价其抗疲劳性能、耐久性、机械完整性以及连接可靠性的环境与可靠性试验方法。其核心在于施加周期性的角位移或线性位移，并监测试样的性能衰减或失效。

1. 检测项目分类及技术要点

摆动试验主要依据驱动方式、运动轨迹和检测目的进行分类，关键技术要点如下：

1.1 按驱动与运动方式分类

• 单向摆动试验： 试样围绕一个轴心进行固定角度的往复旋转。技术要点在于控制摆动角度、频率和总循环次数。需精确校准摆臂的起始点和终点位置，避免过冲。

• 双向弯曲试验： 主要用于线缆、导线或柔性部件。试样一端固定，另一端在垂直于轴线的平面内进行往复运动，形成“U”形或“扇”形弯曲。技术要点是控制弯曲半径、弯曲速度和位移幅度，确保应力施加的均匀性。

• 线性往复（插拔/滑磨）试验： 模拟连接器的插拔、开关的启闭或部件的滑动摩擦。技术要点包括对中精度、行程速度、保持力以及摩擦力的监测。需防止因不对中产生的侧向力引入额外变量。

1.2 关键检测项目与技术参数

• 耐久性（寿命）测试：

  • 参数： 预设摆动角度（如±30°）、频率（如0.5-5 Hz）、循环次数（如5万次、10万次）。

  • 要点： 试验过程中需连续或间隔监测试样的电气连续性（导通电阻）、绝缘电阻（高压部件）以及机械功能是否失效。失效判据需明确定义，如电阻突变超过初始值50%、信号中断或机械卡滞。

• 机械性能测试：

  • 参数： 最大扭矩/载荷、摆动刚度、回差。

  • 要点： 通过安装扭矩传感器或力传感器，实时记录驱动端的扭矩-角度曲线。分析其刚度变化和回差（空程）的增长，以评估内部磨损、间隙扩大或材料塑性变形。

• 环境复合摆动试验：

  • 参数： 在温度（-40℃~+85℃）、湿度（如93%RH）、盐雾或粉尘环境中进行摆动。

  • 要点： 环境箱与摆动驱动机构的兼容性是关键。需考虑传动轴的热胀冷缩、密封性，以及低温下的润滑问题。试验顺序（如先温湿还是先摆动）需根据实际使用条件确定。

2. 各行业检测范围的具体要求

不同行业因产品标准和应用场景差异，对摆动试验的要求有显著区别。

2.1 汽车工业

• 范围： 线束与连接器、换挡拉索、踏板机构、门铰链、雨刮臂总成、转向管柱等。

• 具体要求：

  • 线束： 遵循LV系列（如LV 214）、USCAR-2等标准。试验通常要求线束带最小弯曲半径，在-40℃~+85℃温度循环下进行数万次双向弯曲，同时在线监测电阻。振动叠加摆动是常见要求。

  • 转向管柱： 依据ISO 13614或企业标准，进行高扭矩（如±50 Nm）下的角度循环（如±2.5°）试验，评估其疲劳寿命和间隙变化。

  • 连接器： 侧重插拔力衰减和密封性（IP等级）在摆动后的保持能力。

2.2 航空航天

• 范围： 飞控系统舵面铰链、操纵钢索、航电设备连接器、舱内服务组件等。

• 具体要求：

  • 标准常引用MIL-STD-810G方法 528（机械振动）的关节运动部分或专属标准。

  • 要求极高可靠性和宽温域适应性（如-55℃~+125℃）。试验频率较低但循环次数极高，以模拟全寿命周期。需记录和分析扭矩/力的变化曲线，任何异常波动都需作为潜在失效进行分析。

2.3 电子电气与家电

• 范围： 电源线及连接头、摇摆扇头、耳机线、键盘按键、旋转开关等。

• 具体要求：

  • 遵循IEC、GB及相关产品标准（如IEC 60884-1对插头电源线）。家电电源线弯曲试验（如4N载荷，90°弯曲，25000次）是典型应用。

  • 重点评估绝缘磨损、导体断裂、端子松动导致的电气故障。对于旋转开关，需测试操作扭矩的稳定性和触点接触电阻。

2.4 医疗器械

• 范围： 手术器械关节、可重复使用的内窥镜弯曲部、导管、线缆等。

• 具体要求：

  • 依据ISO 13485质量体系及具体产品标准（如YY/T 0148）。强调生物相容性材料在磨损后不得产生有害碎屑。

  • 试验通常在模拟体液（如生理盐水）环境中进行。循环次数需远超临床预期使用次数（如设计寿命的2-5倍）。测试后需进行严格的功能检查和清洁度评估。

3. 检测仪器的原理和应用

摆动试验系统的核心是精密机械驱动、精确运动控制和实时数据采集。

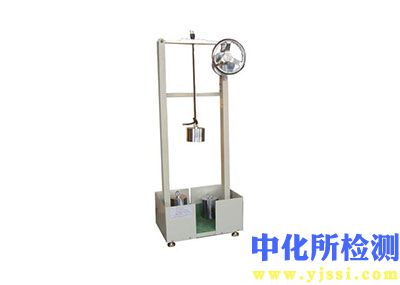

3.1 系统构成与工作原理

• 驱动单元： 通常采用伺服电机或步进电机，配合减速机，提供高精度、可编程的旋转或线性运动。伺服系统因其出色的速度、位置和扭矩控制能力而成为主流。

• 传动与夹具： 包括摆臂、连杆、专用夹具。其设计必须保证将驱动运动无滑移、无间隙地传递到试样，并尽量减少自身惯量对测试的影响。夹具需模拟产品实际安装状态。

• 测量与传感单元：

  • 编码器/光栅尺： 集成于电机或传动轴，用于闭环控制角度/位移，精度可达±0.1°或更高。

  • 扭矩/力传感器： 串联在驱动端或负载端，实时测量试样抵抗运动的力矩或力，用于计算刚度和监测异常。

  • 多功能监测仪： 集成导通电阻监测（四线制开尔文连接法以消除引线电阻影响）、绝缘电阻测试、甚至局部放电监测（高压产品）。

• 控制系统与软件： 基于工业PC或PLC，实现试验参数设置、运动曲线生成（正弦、三角、梯形波）、过程控制、数据实时采集与存储、报警及自动停机。高级软件具备数据分析功能，可生成扭矩-角度滞回曲线、电阻趋势图等。

3.2 仪器应用选择要点

• 载荷与尺寸能力： 根据试样的最大扭矩（Nm）或推力（N）、尺寸和重量选择合适量程的试验机。需确保在最小测试扭矩下仍有足够的分辨率。

• 动态性能： 频率范围需覆盖测试要求。高频摆动（>10Hz）对系统的刚性、动态平衡和散热要求极高。

• 环境集成能力： 如需进行环境复合试验，试验箱需留有密封的传动轴开口，并确保箱内温度均匀性不受运动干扰。

• 数据采集速率与通道： 对于监测瞬断（μs级）或高频扭矩波动的应用，需要高速数据采集卡（采样率≥1kHz）和多通道同步采集能力。

3.3 校准与维护
试验机的角度/位移、扭矩/力、电阻测量通道均需定期进行计量校准，溯源至国家或国际标准。日常维护包括检查传动部件磨损、清洁润滑、验证传感器零点等，以确保测试数据的长期可靠性与复现性。
