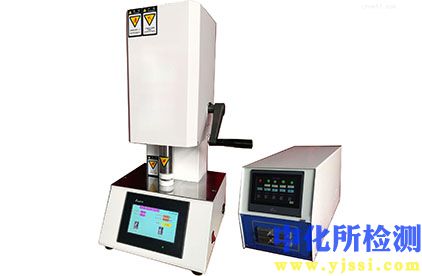

塑性值测试技术规范

塑性是材料在发生不可逆的塑性变形过程中所表现出的力学行为，其量化指标（塑性值）对于评估材料的成型性能、服役安全及工艺设计至关重要。塑性值测试是通过标准化的力学试验，测量材料在断裂前承受塑性变形能力的一系列方法。

1. 检测项目分类及技术要点

塑性值主要通过以下经典试验进行量化，各类测试的技术要点如下：

1.1 拉伸塑性指标

• 断后伸长率 (A)：

  • 技术要点：测量试样拉断后标距的残余伸长与原始标距的百分比。根据试样规格，可分为比例试样（如A_11.3，原始标距L₀ = k√S₀，通常k=5.65或11.3）和非比例试样（如A_50mm）。关键在于精确标记原始标距，并在断裂后仔细对接试样测量断后标距。对于无明显颈缩材料，测量较直接；对于产生颈缩的材料，断口常位于标距中部时数据最可靠。

• 断面收缩率 (Z)：

  • 技术要点：测量试样拉断后横截面积的最大缩减量与原始横截面积的百分比。该指标对材料的三维塑性变化更为敏感，尤其适用于评估金属材料的固有塑性。技术关键在于准确测量（通常采用直径法）断裂后最小横截处的尺寸，对于不规则断面需采用高精度面积测量法。

1.2 弯曲塑性指标（适用于评估材料在弯曲下的塑性变形能力）

• 弯曲角/弯曲直径：

  • 技术要点：将试样绕一定直径的弯心弯曲至规定角度或直至出现第一条裂纹时的角度。通过检查试样拉伸面是否产生裂纹来评估塑性。试验需严格控制弯心直径、支承辊间距及弯曲速率。通常依据标准（如ISO 7438, GB/T 232）进行180°弯曲，评估裂纹、起皮或断裂情况。

1.3 杯突试验塑性指标（评估薄板成型性）

• 杯突值 (IE)：

  • 技术要点：使用球形冲头将夹紧的金属薄板试样压入凹模，直至出现穿透性裂纹时测得的压入深度（单位：mm）。试验需确保试样与模具有良好润滑，夹紧力恒定（通常≥10 kN），冲压速度稳定（5-20 mm/min）。杯突值综合反映了材料在双拉应力状态下的局部塑性变形能力。

1.4 压缩塑性指标（适用于低塑性材料如铸铁、陶瓷复合材料）

• 压缩率/压缩变形：

  • 技术要点：测量试样在压缩试验中破坏前的高度减少量。需使用防失稳的夹具，并保持试样端面平行且润滑良好，以减小摩擦影响，获得真实的压缩塑性数据。

2. 各行业检测范围的具体要求

不同行业因材料服役条件和成型工艺差异，对塑性值的要求和测试标准有具体规定。

2.1 金属材料工业

• 钢铁及有色金属：严格依据ASTM E8/E8M、ISO 6892-1、GB/T 228.1进行拉伸试验。建筑用钢筋要求A≥16-25%（视牌号与等级而定）；汽车用深冲钢板要求高r值（塑性应变比）和高n值（加工硬化指数），同时杯突值(IE)常需≥10mm；航空航天用高强铝合金，在追求强度的同时，要求断裂伸长率A通常不低于8-10%。

• 金属管材：除拉伸试验外，常用压扁试验（GB/T 246）、扩口试验（GB/T 242）和弯曲试验来评估其塑性成形能力，具体指标如“压扁至管壁接触无裂纹”或“扩口率不小于10%无裂纹”。

2.2 高分子材料及塑料工业

• 塑料：依据ISO 527、ASTM D638进行拉伸测试，但塑料的“塑性”与金属不同，其断后伸长率范围极广（从脆性PS的<5%到韧性LDPE的>500%）。测试中需严格控制试验速度，因为高分子材料具有显著的粘弹性。

• 橡胶/弹性体：主要依据ISO 37，其塑性指标更关注定伸应力、永久变形率，但断裂伸长率是核心塑性指标，通常要求≥200-800%，测试中需使用非接触式引伸计。

2.3 建筑材料行业

• 钢筋混凝土用钢材：塑性是保证抗震安全的关键。要求具有明显的屈服平台和足够的均匀伸长率（A_gt），例如抗震钢筋要求最大力总延伸率（A_gt）不低于9%。

• 陶瓷与混凝土：这类材料通常被视为脆性材料，塑性指标不突出。但可通过三点弯曲试验测量其弯曲韧性或断裂能，作为准塑性指标。

2.4 汽车与航空航天制造

• 轻量化材料：对高强度铝合金、镁合金及碳纤维增强复合材料，塑性指标与损伤容限设计直接相关。不仅要求基本的A值，更关注裂纹扩展阻力（通过断裂韧性K_IC、J_IC测试评估）。

• 零部件成型评估：广泛采用成形极限图（FLD）试验，通过测量不同应变路径下薄板表面网格的变形直至颈缩，绘制临界应变曲线，为冲压工艺提供直接数据。

3. 检测仪器的原理和应用

3.1 万能材料试验机

• 原理：核心系统包括加载框架（伺服电机驱动或液压驱动）、高精度负荷传感器和位移/变形测量系统。通过控制系统对试样施加可控的拉伸、压缩或弯曲载荷，同步记录载荷-位移曲线。

• 应用：是进行拉伸、压缩、弯曲试验的主体设备。现代机型集成了数字控制系统，能自动计算屈服强度、抗拉强度、断后伸长率、断面收缩率等所有塑性及强度参数。

3.2 引伸计

• 原理：

  • 接触式引伸计：通过刀口接触试样标距，将变形量通过机械或光学方式转换为电信号。精度高，但在试样断裂前需自动脱离。

  • 非接触式视频引伸计：基于数字图像相关（DIC）技术或标记点跟踪，通过摄像机实时追踪试样表面散斑或标记点的位移，计算全场应变。无接触干扰，可测量大变形和局部应变场。

• 应用：精确测量试样标距内的真实应变，是获得准确屈服点、均匀伸长率、硬化指数等塑性参数的关键附件。DIC系统尤其适用于异形试样、低刚度材料或复杂变形分析。

3.3 杯突试验机

• 原理：采用机械或液压驱动，由刚性夹模将试样压紧，半球形冲头以恒定速度压入试样中心。位移传感器实时记录冲头位移，裂纹检测装置（通常为透光或电压导通法）自动识别裂纹产生点。

• 应用：专用于评价金属薄板与带材在拉深成型时的塑性变形能力，直接输出杯突值（IE）。是板材成型性评估的专项设备。

3.4 弯曲试验机与弯管机

• 原理：提供三点弯曲、四点弯曲或缠绕式弯曲等加载模式。通过驱动压头或弯臂，使试样围绕规定半径的弯模产生塑性弯曲。

• 应用：用于评估管材、型材、焊接接头及涂层在弯曲工况下的塑性。可执行反复弯曲、弯折等特定试验。

3.5 成形极限图（FLD）测试系统

• 原理：系统包括带半球形冲头的液压胀形机、试样表面预先印制圆形网格的设备、以及光学应变分析系统（如AutoGrid、DIC）。通过使板材试样在胀形中产生梯度应变直至颈缩，分析网格变形为椭圆后的长、短轴应变。

• 应用：绘制材料在不同应变路径（从单向拉伸到等双拉）下的成形极限曲线，是汽车覆盖件冲压工艺仿真与模具设计不可或缺的塑性数据来源。
