张拉检测详细技术内容

一、 检测项目分类及技术要点

张拉检测主要针对预应力结构施加的永久性内应力进行量化与控制，确保结构的安全、可靠及耐久性。其核心项目与技术要点如下：

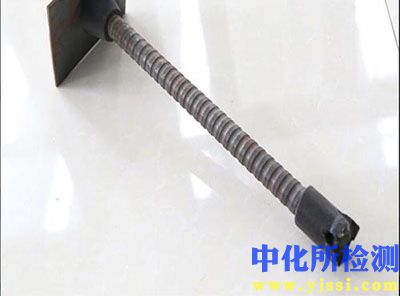

1. 预应力筋张拉力检测

• 技术要点：

  • 直接法（液压传感器法）：在张拉千斤顶与工作锚具之间串联高精度力传感器，直接测量张拉过程中的力值。精度可达±1.0% FS，是基准方法。

  • 间接法（压力表读数/千斤顶标定法）：通过标定合格的液压千斤顶及其配套压力表读数换算张拉力。关键要点在于千斤顶-油压系统的整体标定曲线（线性回归方程）必须在有效期内使用，并考虑摩阻损失。精度通常为±2.0% - ±3.0% FS。

  • 间接法（预应力筋伸长值校核）：同步测量预应力筋的实际伸长量，与基于理论弹性模量计算的理论伸长量进行对比。规范要求实际伸长量与理论伸长量的偏差应控制在±6%以内。此方法必须与力值测量同步进行，作为双重校核。

2. 锚固系统与连接器检测

• 技术要点：

  • 静载锚固性能试验：对锚具、夹具、连接器组件进行标准试件的静载试验，测定其锚固效率系数（≥0.95）和达到实测极限拉力时预应力筋的总应变（≥2.0%）。

  • 内缩量（锚具回缩）测试：测量张拉锚固后，预应力筋因锚具夹片回缩引起的应力损失值。通常采用精密位移传感器测量锚固前后锚具与预应力筋的相对位移，回缩量应符合产品标准（通常≤5mm）。

  • 锚下有效预应力检测：在锚固后，采用特定设备（如孔道摩擦测试仪的反拉法）直接检测锚具后方预应力筋的剩余有效力值，评估锚固过程的实际效果。

3. 孔道摩阻损失检测

• 技术要点：

  • 测试原理：基于预应力筋张拉力沿孔道呈指数衰减的规律（公式：P_x = P_0 * e^-(μθ + kx)）。

  • 测试方法：通常在预应力筋两端（张拉端和被动端）同步安装力传感器或采用千斤顶主动张拉与被动压力测量，获取两端力值P_0和P_x。通过改变张拉位置（如两端张拉）获取多组数据，反算孔道摩阻系数μ和偏差系数k。

  • 目的：为设计张拉力调整和伸长量计算提供实测依据，保证有效预应力建立准确。

4. 结构整体有效预应力检测（长期监测）

• 技术要点：

  • 磁通量传感（EMFS）法：利用预应力筋磁导率随其应力状态变化的原理，通过预先标定的传感器测量磁通量变化，长期、无损地监测筋内应力变化。适用于关键部位的长期健康监测。

  • 频率法（针对拉索）：测量索体的固有振动频率，根据弦振动理论反算索力（公式：T = 4mL²f_n² / n²）。受边界条件、垂度、弯曲刚度影响，需进行现场标定或采用高阶频率计算以提高精度。

  • 光纤光栅（FBG）传感法：将光纤光栅传感器粘贴于或嵌入预应力筋/结构表面，通过测量布拉格波长漂移量来监测应变，进而计算应力。具有抗电磁干扰、耐久性好、可分布式测量优点。

二、 各行业检测范围的具体要求

1. 公路桥梁工程

• 范围：后张法预应力梁（T梁、箱梁等）、先张法预应力板梁、桥面及横向预应力、系杆拱桥吊杆/系杆、斜拉桥拉索、悬索桥主缆及吊索。

• 具体要求：

  • 施工控制：每束预应力筋的张拉力与伸长值必须进行“双控”检测，偏差率需符合《公路桥涵施工技术规范》（JTG/T 3650）要求。对特长束、大曲率束应进行孔道摩阻测试。

  • 成桥索力：斜拉桥成桥索力与目标值的误差宜控制在±5%以内；吊杆、系杆索力误差宜控制在±10%以内。需采用频率法等进行全桥索力测试与调整。

  • 验收与监测：重要桥梁需进行锚下有效预应力抽查（抽检率通常≥3%且不少于3束）。特大桥需建立长期健康监测系统，对关键预应力索力进行连续监测。

2. 铁路桥梁工程

• 范围：客运专线、重载铁路用预应力混凝土梁（简支梁、连续梁）、桥梁横向预应力、轨枕等。

• 具体要求：

  • 标准更高：遵循《铁路混凝土工程施工质量验收标准》（TB 10424）等，张拉力控制精度和伸长量允许偏差通常严于公路规范。

  • 工艺性试验：大批量预制前，需进行管道摩阻和锚口摩阻试验，以确定合理的超张拉值。

  • 静载抗裂试验：对首件产品或特定批量，需进行梁体的静载弯曲试验，验证其抗裂性能及预应力效应。

3. 建筑工程（预应力混凝土结构）

• 范围：高层建筑楼板（无粘结/有粘结预应力）、大跨度框架梁、转换梁、预应力拉杆、加固工程等。

• 具体要求：

  • 楼板与梁：重点控制张拉顺序、对称性，防止结构产生过大的次应力。张拉时混凝土强度必须达到设计要求（通常≥75%设计强度）。

  • 加固工程：对外贴预应力碳板、钢绞线等，需严格检测张拉控制力及锚固可靠性，并监测长期预应力保持情况。

  • 验收：按《混凝土结构工程施工质量验收规范》（GB 50204）执行，对有粘结预应力，尚需进行灌浆密实度辅助检测。

4. 特种结构与核电工程

• 范围：核电站安全壳预应力系统（环向、竖向钢束）、LNG储罐预应力墙体、大型圆形水池、岩锚/地锚等。

• 具体要求：

  • 极高可靠性与可检性：如核安全壳，要求对每束预应力筋进行100%的张拉力与伸长值双控检测，并定期（如每10年）进行全数钢束力的整体检测，确保预应力水平在安全限值内。

  • 长期监测：必须建立贯穿全寿命周期的预应力监测系统，采用高耐久性传感器（如EMFS、FBG）。

  • 严格记录与追溯：所有检测数据需完整存档，具备终身可追溯性。

三、 检测仪器的原理和应用

1. 力传感器（荷重传感器）

• 原理：采用电阻应变式或振弦式原理。应变式传感器通过内部弹性体在力作用下产生形变，引起粘贴其上的应变片电阻变化，经惠斯通电桥输出电信号换算力值。振弦式传感器则通过钢弦频率随应力变化来测量。

• 应用：串联于张拉设备中，用于张拉力的直接、高精度测量和锚下预应力检测。

2. 智能张拉系统

• 原理：集成高精度压力传感器、位移传感器（拉线式或光栅尺）和工业计算机（PLC）。系统通过闭环控制算法，实时比对设定张拉程序（如：0 → 10%σ_con（量测初读数）→ 20%σ_con → 100%σ_con（持荷）→ 锚固）与实测值，自动调节液压泵站输出，实现张拉过程的同步、精准、自动控制。

• 应用：已成为桥梁等大型工程预应力张拉施工的主流设备，保证张拉过程符合规范“双控”要求，数据自动记录。

3. 索力动测仪（基于频率法）

• 原理：通过高灵敏度加速度传感器拾取拉索/拉杆在环境激励或人工激励下的微振动信号，经傅里叶变换（FFT）得到其固有频率f_n，代入考虑边界条件的力-频率计算公式得到索力。

• 应用：成桥后斜拉桥、系杆拱桥、悬索桥等缆索系统的索力检测与监测，快速、无损。

4. 磁弹性传感器（磁通量法）

• 原理：基于铁磁性材料的磁致伸缩逆效应。传感器初级线圈激发磁场，预应力筋作为磁路的一部分，其磁导率随机械应力变化，导致次级线圈感应电压（磁通量）改变，通过预先标定的“应力-磁通量”曲线即可得到应力值。

• 应用：适用于长期埋入式或永久性安装的预应力筋（如核电站安全壳、大坝锚索）的应力绝对值和变化量的长期监测。

5. 光纤光栅（FBG）传感器系统

• 原理：光纤光栅的栅距受外界应变影响发生变化，导致其反射或透射的布拉格中心波长发生漂移。通过解调仪测量波长漂移量（分辨率可达1pm），即可得到应变变化。

• 应用：适用于需要长期、分布式、抗电磁干扰的预应力监测场合，如智能桥梁、重大工程的关键预应力束监测。可串联多个传感器，实现单根束上不同位置的应力分布测量。
