表面电阻测试技术

表面电阻测试是评估材料表面导电或耗散静电电荷能力的关键方法，其核心是测量材料表面的电阻值，通常以欧姆（Ω）为单位。该测试对于控制静电放电（ESD）危害、确保材料功能及产品可靠性至关重要。

1. 检测项目分类及技术要点

表面电阻测试主要分为两大类：表面电阻和表面电阻率。

• 表面电阻（Rs）：定义为施加在材料表面两电极间的直流电压与流过两电极间电流的比值。它描述的是特定测试结构下的表面导电通路，单位为欧姆（Ω）。其值强烈依赖于电极的几何形状和间距。

• 表面电阻率（ρs）：定义为材料表面的单位面积、单位长度上的电阻，单位为欧姆每平方（Ω/□）。它是一个与测试电极几何形状无关的材料固有特性参数，可用于比较不同材料的本质表面导电性能。

技术要点：

• 测试环境控制：温湿度对测试结果影响显著。通常标准测试条件为温度（23±1）℃，相对湿度（50±5）%。必须在测试报告中明确记录环境参数。

• 电极系统：常用三电极系统（同心环电极）或平行棒电极。三电极系统（依据标准如IEC 60093、ASTM D257）包括一个中心圆柱电极（H）、一个环形电极（G）和一个保护电极（G）。保护电极用于消除表面泄漏电流和体电流的干扰，确保仅测量表面电阻。

• 样品处理与调节：测试前样品需在标准环境下放置足够时间（通常≥24小时）以达到平衡。表面必须清洁、无污染、无损伤。

• 测试电压选择：根据材料预期电阻范围和应用标准选择，常用电压为10V、100V、500V。高阻材料通常使用较高电压以获得可测量的电流。

• 读数稳定时间：施加电压后，电阻值需要一段时间才能稳定。通常规定通电后60秒读取数据，或当读数变化率小于5%时记录。

• 多点测量与统计：材料表面可能存在不均匀性，应在样品表面多个位置进行测量，并报告平均值、最大值、最小值和标准偏差。

2. 各行业检测范围的具体要求

不同行业基于其产品特性和防静电需求，对表面电阻的合格范围有明确界定。

• 电子制造与静电防护（ESD）领域：

  • EPA（静电保护区）工作表面：根据ANSI/ESD S20.20和IEC 61340-5-1，要求表面电阻在1.0 x 10^4 Ω 至 1.0 x 10^9 Ω 之间。此范围既能确保静电电荷的缓慢耗散，又能防止对静电敏感器件（ESDS）的快速放电损伤。

  • ESD包装材料：通常分为导电型（<1.0 x 10^4 Ω）、静电耗散型（1.0 x 10^4 ~ 1.0 x 10^11 Ω）和屏蔽型（通常要求内表面为耗散或导电材料）。

  • 器件与组件：对硬盘驱动器磁头、半导体晶圆等，可能有更严格的定制化电阻窗口要求。

• 塑料与高分子材料工业：

  • 关注材料的抗静电或导电改性效果。根据IEC 61340-2-3等标准，常将表面电阻率小于10^3 Ω·cm的材料定义为导电材料；在10^3 ~ 10^11 Ω·cm范围内的定义为抗静电材料；大于10^12 Ω·cm的为绝缘材料。测试多采用表面电阻率来评价。

• 纺织品与防静电服装行业：

  • 依据GB 12014《防静电服》或EN 1149，测试点对点电阻。要求洗涤前后，A级防静电服的点对点电阻需在1.0 x 10^5 Ω 至 1.0 x 10^9 Ω 之间；B级为1.0 x 10^5 Ω 至 1.0 x 10^10 Ω。

• 地板与铺地材料：

  • 根据ASTM F150或EN 1081，防静电地板要求表面电阻通常在1.0 x 10^4 Ω 至 1.0 x 10^9 Ω。导电地板要求可能更低（如10^4 ~ 10^6 Ω），用于易燃易爆场所。

• 涂料与涂层行业：

  • 评估防静电涂料、绝缘涂层的性能。测试时需确保涂层完全固化，并关注其电阻值的均匀性和耐久性。

3. 检测仪器的原理和应用

主流表面电阻测试仪器为高阻计/绝缘电阻测试仪，通常集成表面电阻测试功能。

• 测量原理：

  • 仪器基于欧姆定律（R = V/I）。内部产生一个稳定的直流测试电压（V），施加于连接到样品表面的两个电极。仪器测量流过样品表面的微小电流（I），通过精密运算放大器构成的I-V转换电路，将电流信号转换为电压信号，再经模数转换和微处理器计算，直接显示电阻值（R）。

  • 对于极高电阻的测量（>10^12 Ω），关键挑战在于测量皮安（pA）级别的微弱电流。仪器采用屏蔽（防护）技术、低噪声元件和法拉第笼等设计来抑制外部电磁干扰和内部泄漏电流。

• 仪器类型与应用：

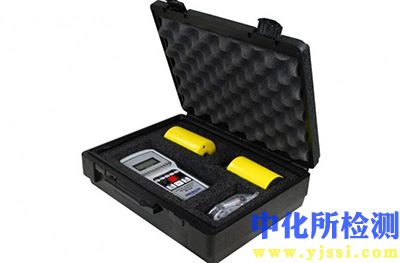

  • 便携式表面电阻测试仪：通常配备平行棒电极或 concentric ring 电极探头，内置电池，可直接读取表面电阻值。广泛用于现场快速检查EPA工作台面、地板、服装、包装材料的静电性能。常见量程为10^3 ~ 10^12 Ω。

  • 台式高阻计/静电衰减测试仪：更高精度和更宽量程（可达10^17 Ω），配备标准三电极夹具（如ASTM D257兼容夹具），用于实验室对材料进行精确的表面电阻和表面电阻率测量，以及材料研究和质量认证。

  • 集成式多点监控系统：用于关键生产环境（如半导体洁净室、航天装配线），可连续、自动监测多个工作站的表面电阻，并将数据记录上传至中央控制系统。

• 校准与验证：

  • 仪器需定期使用可溯源的标准电阻箱进行校准，校准范围应覆盖常用量程（如10^4 Ω， 10^6 Ω， 10^8 Ω， 10^10 Ω， 10^12 Ω）。

  • 日常可使用经认证的电阻验证板进行快速功能验证，该验证板通常提供已知的、稳定的高阻值、中阻值和低阻值通道。
