电场强度检测技术

电场强度检测是指对静电场或交变电场（时变电场）的场强大小和空间分布进行量化测量的过程，是电磁兼容、环境评估、工业安全与科学研究中的关键技术。其核心物理量为电场强度E，单位通常为伏特每米（V/m）。

1. 检测项目分类及技术要点

检测项目主要依据电场性质、频率和应用场景进行分类。

1.1 静电场检测

• 性质：由静止电荷产生，不随时间变化。

• 技术要点：

  • 感应式测量：仪器探头中的感应电极在静电场中感应电荷，通过测量感应电流或电荷量来反演场强。测量时探头必须接地或保持固定电位参考。

  • 场磨（Field Mill）技术：核心采用周期性屏蔽和暴露感应盘的机械调制方式，将静直流信号转换为交流信号进行测量，适用于高场强（如雷电云下方、高压直流输电线下）和长期监测。

  • 关键考量：测量会轻微扰动原电场；环境湿度、粉尘会影响电荷分布，从而影响测量准确性。

1.2 工频电场检测

• 性质：频率为50/60 Hz的极低频电场，主要由电力系统（输电线、变电站）产生。

• 技术要点：

  • 电位差法：标准测量方法。将两个探针（通常为平行板导体）置于电场中，测量其感应产生的工频电位差，通过几何尺寸和位置计算场强。

  • 探头要求：探头尺寸应远小于电场波长（6000km），通常小于1米。测量时必须保证探头与地面保持标准高度（如1.5m代表公众暴露高度），并与电力线方向正交、平行多次测量取最大值。

  • 人体影响：测量人员在场会严重畸变电场，需使用绝缘支架远距离操作或采用自动测量系统。

1.3 射频/微波电磁场检测

• 性质：频率范围从100 kHz至300 GHz的时变电场，常见于通信、广播、雷达、工业加热等设备。

• 技术要点：

  • 各向同性探头：探头通常包含三个正交偶极子天线或二极管传感器，能够测量任意极化方向的场强，并合成总场强。

  • 频响与量程：仪器需覆盖目标频段，并具备足够的动态量程（如0.1 V/m至1000 V/m）。测量前需明确目标信号的频率特征。

  • 空间平均：为评估人体全身暴露，需在特定区域（如30cm × 30cm平面）进行网格点测量并计算空间平均值。

  • 时域与频域分析：现代设备具备时域分析功能，可区分不同制式信号（如5G、Wi-Fi）的脉冲特性；频域分析用于识别未知干扰源。

1.4 脉冲电场检测

• 性质：由瞬态事件（如开关操作、雷达脉冲、电磁脉冲）产生的纳秒至微秒级短时高强度电场。

• 技术要点：

  • 高速响应：要求测量系统（天线、传输线、示波器/采集卡）具有极宽的带宽（可达GHz级）和快速的上升时间。

  • 峰值保持能力：仪器需能准确捕获并记录脉冲的峰值场强。

  • 校准：脉冲场校准难度高，需采用GTEM小室或标准脉冲源进行。

2. 各行业检测范围的具体要求

2.1 电力行业（工频电场）

• 范围：高压/特高压输电线路走廊、变电站内部及周边、配电设施附近。

• 要求：

  • 合规性监测：测量公众可接近区域的场强，需符合国家限值标准（如中国GB 8702-2014规定50Hz公众暴露限值为4 kV/m）。

  • 职业安全：评估带电作业、巡检人员的职业暴露，通常遵循10-15 kV/m的职业暴露限值。

  • 环境评估：新建线路需进行环评预测与竣工验证测量，测量高度为地面以上1.5m，并绘制场强分布等值线图。

2.2 通信行业（射频电场）

• 范围：移动通信基站（宏站、微站、室内分布系统）天线主瓣覆盖区域及周边环境、卫星地球站、广播发射塔周边。

• 要求：

  • 公众暴露评估：按照标准（如ICNIRP导则、GB 8702）测量，重点评估公众可到达区域。需区分可控环境和不可控环境。对于多天线系统，需评估总暴露比。

  • 职业暴露评估：针对天线安装、维护人员，测量可能接近天线辐射源时的局部暴露，需满足更严格的职业限值。

  • 基站验收与投诉处理：精确测量典型点位（如楼顶平台、窗户边）的场强，证明其远低于公众限值（通常为限值的百分之几至几十）。

2.3 工业与科学领域

• 范围：工业微波加热设备、射频溅射/蚀刻设备、医疗磁共振成像（MRI）设备周边、高压实验室、粒子加速器设施。

• 要求：

  • 设备泄漏检测：确保设备屏蔽完好，漏能符合安全标准（如IEC 60519对工业加热设备的规定）。

  • 工作区安全界定：划定安全区域与警戒线，确保工作人员不进入超过限值的高场强区域。

  • 科研标定：在电磁兼容暗室、横电磁波室（TEM Cell）、吉赫兹横电磁波室（GTEM Cell）内进行标准场产生与传感器校准。

2.4 国防与航空航天

• 范围：雷达系统周围、军用通信设备、飞机（尤其防雷击与静电积聚）、航天器内部电磁环境。

• 要求：

  • 高场强与脉冲场：关注雷达脉冲前沿、高功率微波源的峰值场强测量。

  • 静电监测：监测燃油加注、弹药处理、复合材料加工中的静电场，预防静电放电（ESD）危害。

  • 系统内电磁环境：评估机载、舰载电子设备间的相互干扰水平。

3. 检测仪器的原理和应用

3.1 主要仪器类型及原理

• 场强计/场强探头：

  • 原理：核心为传感元件。工频场常采用悬浮球偶极子或平行板传感器；射频场采用偶极子天线、对数周期天线或喇叭天线与二极管检波器组合。二极管将射频信号转换为直流电压，经校准后直接显示场强值。

  • 应用：最广泛的便携式测量工具，用于现场快速评估和合规性测试。

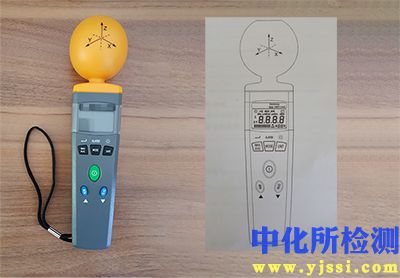

• 各向同性宽频带辐射监测仪：

  • 原理：集成三个正交的偶极子传感器和滤波器网络，覆盖宽频带（如100kHz-6GHz），通过矢量合成给出总场强。高级型号具备频谱分析功能。

  • 应用：通信基站、复杂电磁环境（如城市中心）的暴露评估和辐射普查。

• 频谱分析仪与测量天线：

  • 原理：测量天线（如双锥天线、对数周期天线）接收空间电磁信号，传输至频谱分析仪进行频域分析。场强通过天线因子（Antenna Factor, AF）计算：E = U + AF，其中U为频谱仪测得的端口电压。

  • 应用：科研、精细化的干扰排查、未知信号分析、多信号共存环境的分频段测量。

• 静电电压表/场磨式静电场计：

  • 原理：感应式仪表直接测量表面电位或附近场强；场磨式通过旋转接地的扇形叶片调制静电场，产生交变信号进行测量，不受环境电荷长期积累影响。

  • 应用：半导体生产线、石油化工、印刷包装、数据中心等防静电区域的监测。

3.2 校准与测量不确定度
所有电场测量仪器必须定期在标准场中校准。工频场在校准笼（平行板结构）中进行；射频场在微波暗室采用标准增益天线法，或在横电磁波传输室（TEM/GTEM Cell）中进行。典型便携式场强计的扩展测量不确定度在±1 dB至±3 dB之间（约±12%至±41%）。测量报告必须包含测量位置、高度、仪器型号、校准日期及不确定度等信息。

3.3 技术发展趋势

• 实时三维可视化：结合三维定位与快速扫描，实时生成空间场强分布云图。

• 人体穿戴式监测仪：用于长期、个性化的职业暴露评估。

• 5G及更高频段：针对毫米波频段（24.25-52.6 GHz），开发高空间分辨率的探头和测量方法，以应对其准光学特性和波束赋形技术带来的测量挑战。
