电子探针显微分析技术详述

电子探针显微分析是一种利用聚焦极细的高能电子束轰击样品表面，通过激发样品微区内特征X射线、二次电子、背散射电子等信号，进行微区成分与形貌分析的高空间分辨率技术。其核心为波长色散谱仪与能量色散谱仪的联合使用。

1. 检测项目分类及技术要点

1.1 微区成分分析

• 定性分析：通过探测特征X射线的波长（WDS）或能量（EDS），确定微区内所含元素（通常为原子序数≥5的硼及以上元素）。WDS凭借其高分辨率（~10 eV）和高峰背比，是精确鉴别重叠峰及轻元素（如B, C, N, O）的首选。

• 定量分析：基于特征X射线强度与元素浓度之间的关系，通过“ZAF修正法”或“φ(ρz)修正法”将测量的特征X射线强度比（样品/标样）转换为精确的质量百分浓度。分析精度通常在相对误差1-2%水平。技术要点包括：

  • 标样选择：需使用与待测样品成分、物相近似的国家级标准物质。

  • 测试条件优化：加速电压（通常为待分析元素特征X射线临界激发电压的2-3倍）、束流稳定性（≥10^-8 A）、束斑尺寸（通常为1-5 μm，以兼顾空间分辨率与计数率）。

  • 谱线干扰与修正：需谨慎处理谱线重叠（如SKα与MoLα、NbLα与AlKα），并考虑原子序数效应、吸收效应和荧光效应的校正。

1.2 元素面分布与线扫描分析

• 元素面分布：电子束在选定区域进行光栅扫描，同步记录特定特征X射线强度的二维分布，直观显示元素的空间分布均匀性及偏聚现象。技术要点在于根据元素含量和计数率合理设置像素点驻留时间，以平衡信噪比与总分析时间。

• 元素线扫描：电子束沿预设直线连续扫描，记录各元素特征X射线强度随位置的变化，用于分析扩散梯度、界面反应层厚度等。需保证线扫描路径垂直于界面，并选用足够高的数据点密度。

1.3 结合背散射电子成像的形貌与成分综合分析

• 背散射电子图像：其强度与样品微区的平均原子序数正相关，可用于显示成分差异（成分衬度）及晶粒取向差异（电子通道衬度）。技术要点在于与X射线分析结果相互印证，准确解释图像衬度来源。

2. 各行业检测范围的具体要求

2.1 地质与矿物学

• 要求：精确测定造岩矿物、副矿物、矿石中主量、次量元素含量，鉴定微小矿物相（≥1 μm），进行矿物定名与分类。需配备完善的天然及合成硅酸盐、氧化物、硫化物标样。常进行主元素定量分析（如硅酸盐中的Si、Al、Fe、Mg、Ca、Na、K等），并使用低加速电压（如10-15 kV）分析易挥发元素（如Na）以减少迁移。

2.2 材料科学与冶金

• 要求：分析合金相组成、夹杂物鉴定（如钢中Al₂O₃、CaS）、元素偏析、涂层/镀层成分与厚度、扩散偶反应产物等。强调高空间分辨率（亚微米级）以分辨细小析出相。对轻元素（如C、N）分析要求高，常需配备专用的超薄窗或窗口型EDS探测器，并使用WDS进行精确C、N定量。

2.3 半导体与微电子

• 要求：分析失效分析点的污染元素、焊点成分、薄膜成分与厚度（如Au-Ni-Cu多层结构）、掺杂分布。需具备极低的束流（≤10^-10 A）以避免电荷积累对器件造成损伤，并常使用低电压（如5-10 kV）提高表面薄层分析灵敏度。

2.4 考古与文物鉴定

• 要求：对古陶瓷釉料成分、玻璃器着色剂、金属文物腐蚀产物等进行无损或微损分析。严格限制束流和辐照时间，防止样品热损伤或褪色。需在样品制备中避免引入污染，常使用非破坏性的镶嵌材料。

3. 检测仪器的原理和应用

3.1 核心组成与工作原理

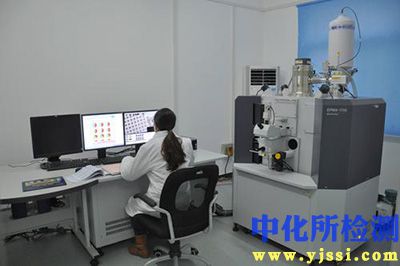

电子探针主要由电子光学系统、样品室、信号检测系统和真空系统构成。

• 电子光学系统：产生并聚焦高能电子束（加速电压0.1-30 kV可调）。电磁透镜将电子束聚焦至直径约0.1-1 μm的探针。

• 信号检测系统：

  • 波长色散谱仪：基于布拉格定律（nλ=2d sinθ），使用分光晶体对不同波长的特征X射线进行衍射和强度测量。其具有极高的能量分辨率（~5-10 eV）和探测下限（~10-100 ppm），是精确定量分析和轻元素分析的核心。

  • 能量色散谱仪：采用半导体探测器（如Si(Li)或硅漂移探测器SDD）将X射线光子能量直接转换为电脉冲。其可同时接收所有元素的X射线信号，分析速度快，但分辨率较低（~130 eV at MnKα），探测下限约为0.1 wt%。常用于快速定性、面分布分析及与WDS联动。

• 真空系统：提供优于10^-3 Pa的分析环境，保证电子束稳定并减少气体分子对电子和X射线的散射。

3.2 典型应用模式

• 点分析：电子束固定照射样品上单点（典型束斑直径1 μm），进行该点的全谱定性或定点定量分析。

• 线扫描：电子束沿设定直线连续或步进移动，记录特定元素浓度沿该直线的变化曲线。

• 面分布分析：电子束在选定矩形区域内进行二维光栅扫描，同步记录一个或多个元素的X射线强度，生成元素分布的彩色浓度图。

• 自动相分析：结合BSE图像灰度阈值与X射线成分数据，自动识别和统计样品中不同相的分布、面积百分比及平均成分。

技术局限性：常规分析无法检测原子序数低于硼的轻元素（H, He, Li, Be），对样品导电性有一定要求（非导体需镀导电膜），且为近表面微区分析，通常无法提供体相或深度信息（配合剥层技术除外）。
