分散度测定技术内容

1. 检测项目分类及技术要点

分散度是衡量粉体、浆料、悬浮液等体系中分散相颗粒尺寸分布及其均匀性的关键指标。其测定主要围绕以下项目展开：

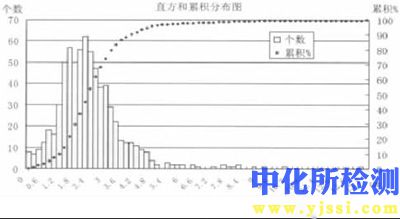

1.1 粒度分布

• 技术要点：测量颗粒群中不同粒径颗粒所占的比例（体积、数量或面积）。核心在于获得具有代表性的样品并进行充分的分散，避免测量过程中的颗粒团聚。

• 关键参数：中位径（D50）、D10、D90、跨度（(D90-D10)/D50）、特定百分位粒径。

• 挑战：选择合适的分散介质和分散方法（如超声、化学分散剂），以确保颗粒处于原生粒子状态。

1.2 团聚状态与分散稳定性

• 技术要点：评估颗粒在介质中抵抗聚集和沉降的能力。

• 主要方法：

  • 静态多重光散射/透射：通过监测透射光或背散射光强度的变化，实时、无损地分析悬浮液的稳定性、沉降/上浮速率、颗粒迁移和团聚现象。

  • Zeta电位：测量颗粒表面带电特性，绝对值越高（通常>±30 mV），静电排斥力越强，分散体系越稳定。

  • 流变学测定：通过粘度、屈服应力、触变性等参数间接评估分散状态。良好的分散体系通常具有较低的粘度和屈服应力。

1.3 颗粒形貌与分散均匀性

• 技术要点：观察颗粒的微观形貌及其在基体中的分布情况。

• 主要方法：

  • 显微图像法（SEM、TEM、光学显微镜）：直接观察颗粒尺寸、形貌及在基体中的分布均匀性。常结合图像分析软件进行统计。

  • 光谱/能谱面扫描（EDS-mapping）：用于复合材料，通过特定元素分布直观显示填料或添加剂的分散均匀性。

2. 各行业检测范围的具体要求

不同应用领域对分散度的要求和侧重点差异显著。

2.1 锂离子电池

• 检测对象：电极浆料（正极、负极）、导电剂、固态电解质粉体。

• 要求：

  • 浆料：要求活性物质、导电剂（如炭黑）、粘结剂高度均匀混合，无大团聚体。粒度分布需稳定，D90通常需控制在一定范围内（如<10 μm），以确保涂布均匀性和电池倍率性能。常通过流变特性与粒度分布联控。

  • 粉体：正负极材料前驱体及成品要求严格的粒度分布（窄分布为佳）和低团聚度，以保障压实密度和电化学性能一致性。

2.2 纳米材料与涂料/油墨

• 检测对象：纳米粉体（如SiO₂, TiO₂, 碳纳米管）、颜料、树脂体系。

• 要求：

  • 纳米粉体：重点检测原生粒径、团聚指数及在目标介质中的再分散性。需使用高分辨率技术（如TEM、动态光散射DLS）。

  • 涂料/油墨：颜料必须充分分散以达到最优着色力、遮盖力和光泽。要求细度（通过刮板细度计）达标（通常<20 μm，高端产品<10 μm），且储存稳定（无硬沉淀）。Zeta电位常用于优化分散配方。

2.3 医药与食品

• 检测对象：注射混悬液、吸入制剂（气溶胶）、乳剂、调味酱料。

• 要求：

  • 注射/吸入制剂：粒度分布直接影响生物利用度和安全性。吸入制剂空气动力学粒径需精准控制在1-5 μm范围。要求极高的批次一致性和稳定性。

  • 食品：乳状液滴粒径影响口感、稳定性和外观。需控制粒径分布并监测老化过程中的聚集和奥氏熟化。

2.4 陶瓷与复合材料

• 检测对象：陶瓷浆料、粉体原料、填料（如碳纤维、纳米粘土）在高分子基体中的分散。

• 要求：

  • 陶瓷浆料：要求高固含量、低粘度且流动性好，这依赖于粉体的良好分散。粒度分布需优化以实现最密堆积。

  • 复合材料：填料在基体中的分散均匀性是决定材料力学、电学性能的关键。常通过显微图像法和断面分析进行定性-半定量评价。

3. 检测仪器的原理和应用

3.1 激光衍射粒度分析仪

• 原理：基于夫琅禾费衍射或米氏散射理论。颗粒在激光束中产生与自身尺寸相关的散射角分布，大颗粒小角度散射，小颗粒大角度散射。通过检测散射光强及其角度分布，反演计算出颗粒群的粒度分布。

• 应用：适用于广泛粒度范围（约0.01-3500 μm）的干湿法测量。是测量粒度分布最通用、最快速的方法之一，广泛应用于电池材料、陶瓷粉体、金属粉末、乳液等。

3.2 动态光散射仪

• 原理：测量悬浮液中纳米或亚微米级颗粒的布朗运动速率。运动速度与颗粒尺寸（流体力学直径）相关，通过分析散射光强随时间波动的自相关函数，获得颗粒的粒度分布及平均粒径。

• 应用：主要用于纳米材料（1 nm - 1 μm）、蛋白质、胶体等体系的粒径测量。对样品纯净度要求高，不能直接测量多分散复杂混合物。

3.3 静态多重光散射仪

• 原理：同时探测透射光和背散射光强度随样品池高度的变化（或随时间变化）。通过光子传输理论（如米氏理论）解析，可定量得到分散体系的稳定性动力学参数、颗粒平均粒径、浓度变化乃至颗粒迁移速度。

• 应用：无损、原位监测乳液、悬浮液、泡沫等的长期稳定性、沉降/上浮、絮凝、聚结过程，是分散稳定性评估的核心工具。

3.4 Zeta电位分析仪

• 原理：主要采用电泳光散射法。在电场作用下，带电颗粒在介质中发生电泳迁移，其迁移速度与Zeta电位成正比。通过测量激光多普勒频移或颗粒运动图像，计算得出Zeta电位。

• 应用：评估胶体与悬浮液的静电稳定性，优化分散剂和絮凝剂的配方，研究表面改性效果。

3.5 图像法分析系统

• 原理：通过光学显微镜、SEM或TEM获取颗粒或分散相的微观图像，利用图像处理软件进行颗粒识别、分割和测量，统计得到基于二维投影的粒径、形貌和分布信息。

• 应用：提供最直观的颗粒形貌和分散状态信息，适用于不规则颗粒、纤维状材料及复合材料分散均匀性的观察。结果统计意义依赖于足够多的视场和颗粒数。

3.6 其他辅助仪器

• 超声衰减光谱仪：通过测量超声波穿过悬浮液后的衰减谱，反演粒度分布和浓度，适用于高浓度浆料（可达50%体积浓度）。

• 流变仪：通过测量体系的剪切应力与剪切速率关系，获得粘度、屈服应力等参数，间接评估分散质量和网络结构。

• 离心沉降式粒度仪：基于斯托克斯定律，通过测量颗粒在离心力场中的沉降速度来计算粒径。适用于亚微米至几百微米范围，对密度差异敏感。
