衰减测试技术内容

衰减测试的核心是通过测量信号在传输介质或系统中传播时的功率损失，评估其传输效能、材料特性或屏蔽性能。衰减值通常以分贝（dB）表示，负值表示功率降低。

1. 检测项目分类及技术要点

1.1 传输介质衰减测试

• 项目分类：

  • 插入损耗： 被测器件（DUT）接入测试系统前后负载功率的比值，是评价连接器、电缆组件、光纤器件等的关键指标。

  • 固有衰减： 介质本身导致的信号损失，如光纤的衰减系数（dB/km）、同轴电缆的每百米损耗。

• 技术要点：

  • 校准与归零： 测试前必须使用标准件或短路/开路/负载校准件进行系统校准，扣除测试夹具和电缆本身的损耗。

  • 阻抗匹配： 必须确保信号源、测试系统、被测件及负载之间的阻抗匹配（如50Ω、75Ω），失配会引起反射，导致测量误差。

  • 频率范围： 需在器件或介质的规定工作频带内进行扫频测试，以获取完整的衰减-频率特性曲线。

  • 环境控制： 温度、湿度和机械应力（如弯曲、拉伸）可能显著影响衰减值，测试需在标准环境或特定工况下进行。

1.2 材料屏蔽效能/衰减测试

• 项目分类：

  • 电磁屏蔽效能（SE）： 材料对电磁波能量的衰减能力，评估其抑制电磁干扰（EMI）或防止信息泄露的性能。

  • 吸波性能： 材料吸收电磁波而非反射电磁波的能力，通常以反射损耗（dB）表示。

• 技术要点：

  • 测试方法选择： 根据频率范围和材料类型，采用法兰同轴法（ASTM D4935， 30MHz-1.5GHz）、屏蔽室法（MIL-STD-285/ IEEE Std 299， 9kHz-40GHz）、或矢量网络分析仪（VNA）波导法。

  • 场类型： 需区分平面波、电场、磁场下的屏蔽效能，不同场型的结果差异显著。

  • 样品制备与安装： 样品尺寸、平整度、与测试夹具的接触紧密性（防止电磁泄漏）是保证结果准确性的关键。

1.3 声学衰减测试

• 项目分类：

  • 隔声量（R）： 建筑构件或材料对空气声的衰减能力。

  • 吸声系数（α）： 材料吸收声能而非反射声能的比例。

  • 插入损失（IL）： 消声器、隔声罩等声学器件安装前后声压级的差值。

• 技术要点：

  • 实验室与现场测试： 隔声量需在符合标准的混响室-消声室组合实验室中测量（如ISO 10140系列）；现场测量则需考虑侧向传声等影响。

  • 频谱分析： 必须在1/3倍频程或倍频程的中心频率（如125Hz至4000Hz）上测量，以获取频谱特性。

  • 背景噪声修正： 必须确保测试信号高于背景噪声至少6-10 dB，否则需进行修正。

2. 各行业检测范围的具体要求

2.1 通信与射频行业

• 光纤通信： 依据ITU-T G.652等标准，单模光纤在1310nm窗口典型衰减要求≤0.36 dB/km，在1550nm窗口≤0.22 dB/km。测试方法为剪断法（基准方法，ITU-T G.650.1）或后向散射法（OTDR， ITU-T G.650.2）。

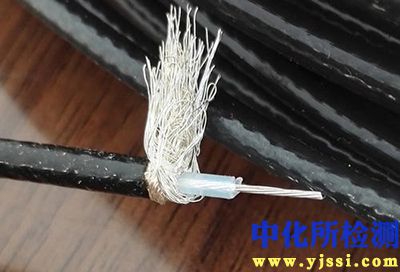

• 射频同轴电缆及组件： 依据IEC 61196、MIL-PRF-39012等。需测试从直流至毫米波频段（如高达110 GHz）的衰减。对相位稳定性要求高的系统（如相控阵雷达），还需测量相位随弯曲、温度的变化。

• 无线设备： 对滤波器、双工器、天线馈线等，需在通带、阻带及过渡带进行精确衰减测量，动态范围常需超过100 dB。

2.2 电磁兼容（EMC）与电子行业

• 屏蔽机箱、密封材料、屏蔽玻璃： 依据标准如GB/T 12190、IEEE Std 299，屏蔽效能测试频率范围覆盖9 kHz至18 GHz（乃至更高），要求根据产品等级不同，从60 dB到120 dB不等。

• PCB板材： 高频电路板材料（如罗杰斯、Taconic基材）需测试介质损耗角正切（Df），其直接决定了传输线的衰减常数。常用谐振法（如Fabry-Perot谐振腔法）或传输线法（VNA）测量。

2.3 建筑材料与声学环保行业

• 建筑构件： 依据GB/T 19889.3（ISO 10140-3），墙体、楼板、门窗的计权隔声量Rw范围通常从20 dB（普通门）至60 dB以上（重型隔墙）。

• 吸声材料： 依据GB/T 20247（ISO 354），在混响室中测量。多孔材料（如岩棉）在高频段吸声系数可达0.9以上。

• 消声设备： 通风消声器依据GB/T 25516（ISO 7235），需在气流条件下测量其静态和动态插入损失，范围从15 dB（简易消声器）到40 dB以上（大型复合式消声器）。

2.4 汽车与航空航天行业

• 车载线束与射频连接器： 除常规衰减测试外，需进行严酷环境试验（温度循环、振动、盐雾）后的衰减稳定性测试。

• 舱室声学： 测量飞机舱壁、汽车内饰板的隔声与吸声性能，关注中低频段（100-1000 Hz）的衰减，以提升NVH性能。

• 复合材料： 对雷达罩等部件，需精确测量其电磁波穿透率（低衰减）和透波均匀性。

3. 检测仪器的原理和应用

3.1 矢量网络分析仪

• 原理： 通过内置合成信号源发射已知频率和相位的信号，经被测件传输或反射后，由接收机精确测量信号的幅度和相位变化，从而计算出S参数（如S21即插入损耗/增益）。

• 应用： 是测量射频、微波器件及材料复介电常数/复磁导率的核心设备。搭配同轴、波导或自由空间测试夹具，可进行从10 MHz到1.1 THz的精确衰减测量，动态范围极高（>140 dB）。

3.2 光时域反射计

• 原理： 向光纤注入脉冲光，通过检测背向瑞利散射和菲涅尔反射光的时间与强度，计算出沿光纤长度方向的衰减分布和事件点（连接点、断裂点）损耗。

• 应用： 用于光纤链路衰减系数测定、故障定位、接头损耗评估。测量距离可达数百公里，空间分辨率可达厘米级。

3.3 衰减校准装置（衰减标准）

• 原理：

  • 中频替代法： 将被测衰减量与精密可调标准衰减器（如旋转式截止衰减器）在固定中频上进行比对，精度极高（±0.001 dB/10 dB）。

  • 调制副载波法： 用于激光源的光衰减校准，通过电光调制器产生边带，利用频谱分析仪进行精确测量。

• 应用： 作为计量标准，用于校准矢量网络分析仪、功率计等设备的衰减测量精度。

3.4 声学测试系统

• 原理：

  • 混响室-消声室系统： 在声源室（混响室）产生扩散声场，测量通过试件传入接收室（消声室）的声功率，计算隔声量。

  • 阻抗管法（传递函数法）： 依据ISO 10534-2，利用两个传声器测量驻波比，计算材料的垂直入射吸声系数和声阻抗。

• 应用： 用于材料声学性能的实验室精确测量，设备相对紧凑，但频率范围受管径限制（低频下限与管径成反比）。

3.5 屏蔽效能测试系统

• 原理： 基于天线和矢量网络分析仪，在屏蔽室或TEM/GTEM小室内，比较放入被测材料前后接收天线测得的场强或功率。

• 应用： 专门用于材料、衬垫、通风窗等平面样品的屏蔽效能频域测试。法兰同轴法特别适用于高导电性、高导磁率材料的精确测量。
