物相组成分析技术详解

物相组成分析是确定材料中化学成分、晶体结构、分子结构及其相对含量的核心技术。其核心目标是回答“材料由什么构成”以及“这些成分以何种形态存在”的问题，是材料科学、地质学、冶金、化工、制药及新能源等领域的基石。

1. 检测项目分类及技术要点

物相分析主要分为元素组成分析、晶体结构分析和分子结构分析三大类，各类技术互为补充。

1.1 元素组成分析
旨在确定材料中元素的种类与含量，不涉及元素间的结合状态。

• X射线荧光光谱（XRF）：

  • 技术要点：利用初级X射线激发样品中原子内层电子，产生特征X射线荧光。通过测量荧光波长（能量）定性，测量其强度定量。分为波长色散型（WDXRF，分辨率高，检出限低）和能量色散型（EDXRF，速度快，操作简便）。

  • 关键参数：检测限通常为ppm级别，分析范围Be（4）~ U（92）。需注意基体效应、颗粒度效应和元素间干扰，常需标准样品进行校准。

• 电感耦合等离子体发射光谱/质谱（ICP-OES/ICP-MS）：

  • 技术要点：样品消解为液体后，经雾化进入高温等离子体（~6000-10000 K）中被激发或电离。ICP-OES测量特征发射光谱强度；ICP-MS测量离子质荷比。

  • 关键参数：ICP-OES检出限为ppb-ppm级；ICP-MS可达ppt-ppb级，并能进行同位素分析。样品前处理（完全消解）是保证准确性的关键。

• 电子探针显微分析（EPMA）：

  • 技术要点：利用聚焦电子束轰击样品微区（~1 μm），激发特征X射线，结合WDXRF进行定性和定量分析。

  • 关键参数：空间分辨率高（微米级），是进行微区元素分布（面扫描、线扫描）和定量点分析的重要手段。对样品平整度要求高。

1.2 晶体结构分析
旨在确定材料中原子或离子的长程有序排列方式，即晶相鉴定与定量。

• X射线衍射（XRD）：

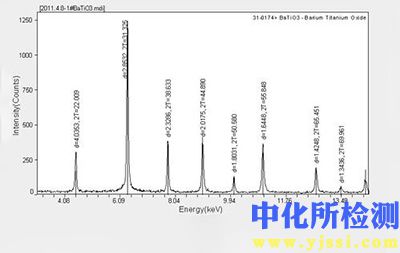

  • 技术要点：基于布拉格定律（nλ = 2d sinθ），单色X射线照射粉末或多晶样品，产生与晶面间距（d值）相关的衍射花样。通过与标准衍射数据库（如ICDD PDF数据库）比对进行物相鉴定。

  • 关键参数：

    • 定性相分析：角度范围通常5°-90°（2θ），扫描速度、步长影响数据质量。

    • 定量相分析：常用方法有内标法、外标法、K值法（如掺标α-Al₂O₃的RIR法）及无标样全谱拟合（如Rietveld精修法）。Rietveld精修定量精度可达1-2 wt.%。

    • 晶胞参数精修：精度可达0.0001 nm。

    • 小角X射线散射（SAXS）：用于分析1-100 nm尺度的纳米结构、孔隙等。

• 电子衍射（ED）：

  • 技术要点：在透射电子显微镜（TEM）中，高能电子束穿过极薄样品，发生衍射形成斑点（单晶）、环（多晶）或复杂花样。

  • 关键参数：空间分辨率极高（纳米至原子尺度），可对单个纳米颗粒、析出相或位错进行晶体结构分析。常与高分辨像（HRTEM）和能谱（EDS）联用。

1.3 分子结构与化学态分析
旨在确定原子间的化学键、官能团、配位环境和电子态。

• 拉曼光谱（Raman）：

  • 技术要点：基于非弹性光散射，测量分子振动/转动能级变化。拉曼位移与化学键、官能团直接相关。

  • 关键参数：对非极性键和对称振动敏感，是XRD的互补技术。空间分辨率可达亚微米级（共聚焦显微拉曼），适用于微区分析、应力测量及多晶型鉴别（如药物晶型）。

• 傅里叶变换红外光谱（FTIR）：

  • 技术要点：测量分子对红外光的特征吸收，反映化学键和官能团的振动信息。

  • 关键参数：主要适用于有机化合物和高分子，也可用于部分无机物。有透射、衰减全反射（ATR）、漫反射等多种模式。ATR-FTIR对样品制备要求低，应用广泛。

• X射线光电子能谱（XPS）：

  • 技术要点：利用单色X射线激发样品表面原子内层电子，测量其动能得到结合能。结合能具有“化学位移”，可精确判定元素的化学态（如Fe⁰, Fe²⁺, Fe³⁺）。

  • 关键参数：信息深度约5-10 nm，是表面敏感技术。定量精度约5-10 at.%。可进行深度剖析（配合离子溅射）。绝对结合能需用C 1s（284.8 eV）进行荷电校正。

2. 各行业检测范围的具体要求

• 地质矿产与冶金：

  • 要求：复杂共生矿物的定性与定量；元素赋存状态（独立矿物、类质同象、吸附态）分析；选冶流程中物相转变追踪。

  • 典型技术组合：XRD进行主晶相鉴定；EPMA或LA-ICP-MS（激光剥蚀电感耦合等离子体质谱）进行微区元素分布与赋存状态分析；MLA（矿物解离分析）自动化统计矿物组成与解离度。

• 电池与新能源材料：

  • 要求：正负极材料晶体结构（层状、尖晶石、橄榄石等）确认；充放电过程中的相变原位分析；固体电解质界面（SEI）膜成分与化学态。

  • 典型技术组合：XRD用于体相结构分析，常需原位电池附件；XPS用于电极表面化学态分析；拉曼光谱用于局部结构变化（如石墨化度、LiCoO₂局部无序）；SEM/TEM-EDS用于形貌与微区成分。

• 制药与精细化工：

  • 要求：原料药多晶型（Polymorph）的鉴别与定量；药物与辅料的相容性；催化剂活性相与失活机理。

  • 典型技术组合：XRD是晶型鉴定的金标准；拉曼光谱和FTIR用于官能团和分子结构确认，特别适用于水合物、无定形鉴别；DSC（差示扫描量热法）与XRD联用研究相变。

• 陶瓷与齐全无机材料：

  • 要求：晶相、玻璃相含量；晶界相分析；残余应力测量。

  • 典型技术组合：XRD进行主晶相、次晶相定量（Rietveld法）；Raman或微区XRD用于残余应力测量；EPMA/WDS（波谱仪）用于痕量元素在晶界偏析分析。

• 环境与考古：

  • 要求：大气颗粒物（PM2.5）来源解析；土壤中重金属的形态分析；文物颜料、锈蚀产物鉴别。

  • 典型技术组合：XRF用于环境样品快速筛查；XRD用于土壤/沉积物/颜料物相鉴定；ICP-MS用于痕量重金属定量；同步辐射技术（如μ-XRF/μ-XRD）用于文物微区无损分析。

3. 检测仪器的原理和应用

• X射线衍射仪（XRD）：

  • 原理：布拉格衍射。核心部件：X射线管（常为Cu靶，λ=1.5406 Å）、测角仪、样品台、探测器（如固态阵列探测器）。

  • 应用：粉末物相鉴定（JCPDS卡片比对）、定量分析、晶粒尺寸与微应变计算（Scherrer公式、Williamson-Hall作图）、织构分析、薄膜厚度与应力分析（掠入射GIXRD）。

• 扫描电子显微镜及能谱（SEM-EDS）：

  • 原理：聚焦电子束扫描样品表面，激发二次电子（SE，形貌衬度）、背散射电子（BSE，成分衬度）和特征X射线（EDS成分分析）。EDS本质为微区EDXRF。

  • 应用：材料表面/断面微米-纳米级形貌观察；BSE像区分不同相；EDS进行点、线、面元素成分半定量/定量分析及分布图绘制。

• 透射电子显微镜（TEM）：

  • 原理：高能电子束（100-300 kV）穿透薄样品，经电磁透镜成像和衍射。配备EDS可进行微区成分分析。

  • 应用：纳米颗粒、位错、晶界等亚纳米尺度结构观察；选区电子衍射（SAED）和纳米束衍射（NBD）确定晶体结构；高分辨像（HRTEM）观察原子排列；STEM-EDS/EELS（电子能量损失谱）进行原子级成分与化学态分析。

• 综合表征策略：
  实际物相分析极少依靠单一技术。典型策略为：XRF/ICP进行元素普查 → XRD进行主晶相鉴定与定量 → SEM-EDS观察形貌与微区成分分布 → Raman/FTIR/XPS分析表面/局部化学态与官能团 → TEM进行纳米/原子尺度的精细结构确认。通过多尺度、多技术联用，才能全面、准确地解析材料的物相组成。
