透液性测试技术内容

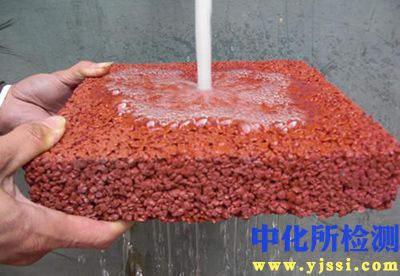

透液性测试是评估材料抵抗液体（包括水、油、化学试剂等）渗透能力的系列检测方法的统称。其核心在于量化液体在压力、时间等外部条件下穿透材料的性能，是衡量材料屏障功能的关键指标。

1. 检测项目分类及技术要点

透液性测试主要根据作用机制和测试液体进行分类，各类技术要点如下：

1.1 水蒸气透过率 (WVTR)

• 技术要点：测量在特定温湿度条件下（如38°C，90% RH），单位时间内透过单位面积试样的水蒸气质量。通常采用杯式法（增重法或减重法，参照GB/T 1037、ASTM E96）或红外传感器法（ISO 15106-2）。关键在于测试腔体恒温恒湿的稳定性、试样密封的可靠性以及传感器精度。高阻隔材料常用电解传感器法（ISO 15106-3）或湿度传感器法（ASTM F1249）。

1.2 液体水渗透性测试

• 静水压法：测量水穿透材料所需的最小静水压力，适用于织物、无纺布、薄膜等。关键技术是均匀增加试样下方水压的速率（如GB/T 24218.16、AATCC 127、ISO 811），终点点判定需明确（如第三处水珠出现）。

• 喷淋冲击法：模拟雨水冲击，测量试样背面吸水重量或外观润湿等级，如ISO 22958。要点在于喷头类型、水流量、冲击角度和时间的标准化。

• 渗透时间法：测量液体（常为水或模拟体液）完全穿透材料层所需的时间，用于卫生用品、医用敷料等。

1.3 油类与有机试剂渗透性

• 抗油性测试：常用烃类阻力试验（如3M Kit Test， AATCC 118），以一系列表面张力递减的碳氢化合物液体为标准，观察润湿与否来评定等级。关键在于液滴体积、观察角度与时间。

• 化学试剂渗透时间测试：针对特定化学品（如酸碱、溶剂），测量其穿透材料的时间（参照EN 16523-1，原ISO 6529）。要点在于试剂纯度、试验温度及终点检测方法（常用pH指示纸或视觉观察）。

1.4 气体透过率 (GTR)
虽常独立分类，但与透液性密切相关。测量氧气（O₂）、二氧化碳（CO₂）等气体的透过量，常用压差法（GB/T 1038、ASTM D1434）或等压传感器法（如库仑计法用于O₂， ISO 15105-2）。核心是维持测试气体两侧稳定的压力差或浓度差，确保渗透达到稳定状态。

通用技术要点：

• 试样制备与调节：试样需代表整体材料，无疵点，测试前需在标准温湿度下调节。

• 密封保障：所有透液性测试中，试样边缘的绝对密封是防止旁路泄漏、确保数据准确的前提。

• 终点判断：客观、明确的终点判定标准（如电信号变化、视觉确认、质量变化阈值）对结果一致性至关重要。

• 环境控制：温湿度对液体蒸汽压、材料特性及渗透速率影响显著，必须严格控制。

2. 各行业检测范围的具体要求

不同行业基于产品应用场景，对透液性测试的标准、条件和限值有具体规定。

2.1 包装行业

• 食品与药品包装：高要求于水蒸气透过率(WVTR)和氧气透过率(OTR)。例如，泡罩药品包装常要求WVTR低于0.5 g/(m²·day)，OTR低于1 cm³/(m²·day·atm)。吸塑包装需进行液体密封性测试（如染色渗透法）。

• 危险品包装：必须进行防渗漏试验（参照UN认证相关标准，如ISO 8317, 16467），确保危险液体在特定堆码、振动和压差下无渗漏。

2.2 纺织服装行业

• 户外及防护服装：侧重静水压（如防水面料要求≥10000 mm H₂O）和表面抗湿性（喷淋法）（如GB/T 4745， 达到4-5级）。医用防护服则需测试合成血液渗透（GB 19082）及病原微生物阻隔。

• 家用纺织品：如防水床垫罩、桌布，要求抗液体渗透（如AATCC 127）和抗污渍（油类试剂测试）。

2.3 建筑与建材行业

• 防水卷材：检测不透水性（GB/T 328.10），在规定水压下保持30分钟无渗漏。

• 土工合成材料：评估其防渗功能，测试渗透系数（如ASTM D4491）或耐静水压（GB/T 19979）。

2.4 医疗器械与卫生用品

• 手术单、洞巾：必须通过ASTM F1670（Phi-X174噬菌体渗透） 及F1671（合成血液渗透） 测试，验证其阻隔体液和病原体的能力。

• 纸尿裤、卫生巾：考核滑渗量、回渗量、渗漏量等（GB/T 28004），模拟使用条件下的液体吸收与保持能力。

2.5 汽车与航空航天

• 内饰材料：进行抗液体沾染和渗透测试，如饮料、油脂等，评估清洁难易度。

• 燃油系统部件：对橡胶、塑料密封件进行燃油渗透性测试（如SAE J1737），测量特定燃油在高温下的渗透损失率。

3. 检测仪器的原理和应用

3.1 水蒸气透过率测试仪

• 红外传感器法：试样将测试腔分为干腔和湿腔。水蒸气从湿腔渗透至干腔，被载气（通常为干燥氮气）携带至红外传感器。传感器测量气流中水蒸气浓度，计算透过率。应用：高精度、快速测试，适用于薄膜、片材、高阻隔材料及包装件。

• 电解传感器法：渗透的水蒸气被干燥氮气载入电解池，水分子被电解，电解电流与水量成正比。应用：特别适用于极低透湿率材料的精确测量。

• 重量法（杯式法）：将试样密封在盛有干燥剂（增重法）或水（减重法）的透湿杯上，置于恒温恒湿环境中，定期称量杯重变化。应用：传统基础方法，成本低，适用于常规薄膜、涂层织物，但耗时较长。

3.2 液体渗透测试仪

• 静水压测试仪：试样下方水域以恒定速率增压（动态法）或维持在阶梯压力下（静态法），通过观察或传感器自动探测水穿透点。应用：纺织品、无纺布、防水膜的耐水压性能评估。

• 喷淋式拒水性测试仪：试样倾斜固定于漏斗下，规定量的水通过标准喷头喷淋其上，评估试样背面润湿程度或吸水增重。应用：服装面料、伞面的拒水功能测试。

• 液体渗透时间测试仪：将试样夹持在装置中，一面接触测试液体，另一面放置指示纸或连接电导/光学传感器，自动记录液体穿透导致电信号或颜色变化的时间。应用：防护材料抗化学渗透、卫生材料渗透性能的快速评估。

3.3 气体透过率测试仪

• 压差法：试样将腔体分为高压室和低压室。向高压室充入测试气体，维持恒定压力，气体渗透至低压室导致其压力升高，通过监测低压室压力随时间的变化率计算透过率。应用：薄膜、片材、容器对多种通用气体的透过性测试，适用面广。

• 等压法（库仑计法）：试样两侧气体总压相等，但氧气分压不同。氧气渗透至载气（氮气）中，被载气送至库仑计传感器，完全电解消耗，电解电流与氧量成正比。应用：主要用于包装材料、电池隔膜等对氧气透过率的精确、低量程测量。

仪器选择需综合考虑测试标准、材料阻隔等级、测试效率及数据需求。现代仪器多集成温湿度控制、多站并行测试和自动化数据采集与分析功能，以提高测试精度与效率。
