耐UV测试技术内容

1. 检测项目分类及技术要点

耐UV测试是评价材料在模拟太阳紫外线辐射下耐老化性能的关键手段，主要分为两大类：

• 人工加速老化测试： 在可控实验室条件下，使用紫外光源模拟并加速自然光中的紫外辐射效应。其技术要点在于：

  • 光源选择： 常用紫外荧光灯管，主要分为UVA-340（光谱峰值340nm，最佳模拟太阳光紫外线短波部分）、UVA-351（模拟透过窗玻璃的太阳光紫外线）和UVB-313（峰值313nm，具有更强的短波紫外辐射，加速性更强，但可能与真实老化相关性较差）。

  • 循环周期： 测试通常采用光照（UV）和冷凝（或喷淋）交替的循环，以模拟昼夜温差和潮湿环境。典型循环如：在设定温度（如60℃±3）下紫外光照4小时或8小时，随后在较低温度（如50℃±3）下冷凝4小时。

  • 辐照度控制： 需精确控制并稳定辐照度水平（通常以W/m² @某一波长表示，如0.76W/m² @340nm）。现代设备具备辐照度自动补偿系统。

  • 评价指标： 测试前后及过程中定期检测样品的颜色变化（使用色差计ΔE、ΔL、Δa、Δb*）、光泽度变化（60°光泽计）、机械性能变化（拉伸强度、断裂伸长率、冲击强度等）、表面形貌（目视检查、显微镜观察粉化、开裂、起泡等现象）以及化学结构变化（FTIR红外光谱分析）。

• 自然曝晒测试： 将样品置于真实户外气候下，是最直接的评估方法。技术要点包括：

  • 曝晒场选择： 需根据目标市场或典型气候选择（如亚热带、沙漠、温带、工业区等）。常用地点有美国佛罗里达、亚利桑那，中国海南、敦煌等。

  • 曝晒角度： 通常采用面向赤道5°或45°角固定，或随太阳跟踪。

  • 数据记录： 必须系统记录总太阳辐射量（特别是紫外波段）、温度、湿度、降雨量等环境参数。

  • 相关性： 其结果是验证和修正人工加速老化测试方法的基础。通常以一定的户外曝晒月数（如佛罗里达1年）相当于多少小时的人工加速测试小时数作为参考关联，但此关联性因材料而异。

2. 各行业检测范围的具体要求

不同行业基于产品最终使用环境和性能要求，对耐UV测试的标准、条件及评价侧重点有显著差异。

• 汽车工业：

  • 范围： 外饰件（保险杠、仪表板、车灯透镜、密封条、涂层）、内饰件（仪表盘、座椅面料、内饰塑料件）。

  • 要求： 测试标准常采用SAE J2527（使用氙弧灯，但包含紫外波段评估）、ISO 4892、或车企内部标准（如GMW 3414、PV 1303/3929）。外饰件要求极为严苛，通常需通过800~2500小时以上的UV循环测试，对颜色稳定性、光泽保持率、力学性能衰减有量化指标。内饰件需重点考核耐光色牢度（如ISO 105-B02）和防止粘性迁移。

• 涂料与涂层行业：

  • 范围： 建筑外墙涂料、汽车修补漆、工业防护漆、塑料件表面涂层。

  • 要求： 广泛采用ASTM D4587（荧光紫外/冷凝）、ASTM D6695、ISO 11507等。重点评估粉化（ASTM D4214）、开裂（ASTM D661）、起泡（ASTM D714）、附着力（ASTM D3359）及色差。建筑涂料通常要求通过500~1500小时测试后无明显缺陷。

• 塑料与橡胶行业：

  • 范围： 户外用塑料件（建材、家具、体育器材）、橡胶密封件、电线电缆绝缘层。

  • 要求： 常用ASTM D4329（塑料）、ASTM G154（非金属材料）、ISO 4892-3。重点关注拉伸强度、断裂伸长率的保留率（通常要求>50%或更高）、黄变指数（YI）变化、冲击强度变化及表面开裂情况。硬质PVC型材等建材产品要求通常达4000小时以上。

• 纺织品与户外装备：

  • 范围： 户外服装、篷布、遮阳棚、车用纺织品。

  • 要求： 采用AATCC TM16、ISO 105-B02等色牢度标准，以及针对强度衰减的测试。不仅考核颜色褪色（灰度等级≥4级），也考核织物强力损失（如经500kJ/m² UV辐射后断裂强力保留率≥70%）。

• 光伏与电子行业：

  • 范围： 太阳能电池背板、封装材料（EVA、POE）、外壳塑料、显示器面板。

  • 要求： 极为严格。常遵循IEC 61215、IEC 61730等光伏组件测试标准，其中包含UV预处理试验（如15kWh/m²，280-385nm波段），要求功率衰减不超过规定限值，且材料无龟裂、粉化、脱层。电子外壳材料关注颜色和机械完整性。

3. 检测仪器的原理和应用

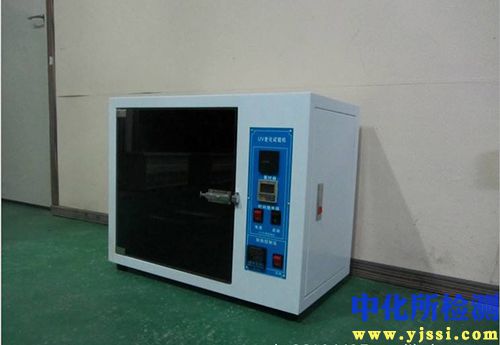

核心仪器为紫外荧光灯耐候试验箱。

• 原理：

  • 光源系统： 核心是特定波长的紫外荧光灯管阵列。灯管内壁涂有荧光粉，受低压汞弧激发产生紫外光。通过选择不同的荧光粉成分，可精确控制输出紫外光谱的分布（UVA或UVB）。

  • 辐照度控制系统： 内置紫外传感器（通常以340nm或315nm为中心响应波段）实时监测灯管输出。通过反馈电路自动调节灯管功率或使用遮光快门，将辐照度稳定在用户设定点。

  • 温度控制系统： 光照段由加热器和对流系统控制黑板温度（BPT）或黑标温度（BST），以模拟材料在户外吸收热量后的表面最高温度。冷凝段通过加热水箱产生水蒸气在样品表面凝结，模拟露水效应，此阶段温度由冷却水系统控制。

  • 喷淋系统（可选）： 通过喷嘴周期性地向样品喷淋去离子水，模拟热冲击和雨水冲刷效应。

• 应用：

  • 材料筛选与开发： 快速比较不同配方、添加剂（如UV稳定剂、抗氧剂）的耐候性优劣。

  • 质量保证与合规性测试： 验证材料或产品是否符合特定行业标准或客户规格要求。

  • 预测服役寿命： 通过与户外曝晒数据的相关性研究，建立模型，用于估算材料在预期使用环境下的使用寿命。但需注意，由于光谱差异和复杂的环境因素，加速倍率并非普适常数。

  • 失效分析： 通过分析测试后材料的化学与物理变化，研究其老化机理，为改进提供方向。

现代高端设备通常配备多通道辐照度与温度监控、数据记录软件，并能执行复杂的自定义光-暗-冷凝-喷淋循环程序，以更精确地模拟特定环境应力。
