曲绕试验技术内容

曲绕试验是一种评估材料、导线、电缆、漆膜或柔性覆铜板等产品在反复弯曲应力作用下耐受性能的标准化机械应力试验。其核心在于模拟实际使用或安装过程中可能遇到的周期性弯曲条件，从而评价试样的柔韧性、延展性、抗开裂性、附着强度及疲劳寿命。

1. 检测项目分类及技术要点

曲绕试验根据试验目的、试样形态和应力方式的不同，主要分为以下几类：

1.1 导线/电缆曲绕试验

• 技术要点：

  • 试样准备：试样长度需满足规定行程和弯曲半径的要求，端头应进行适当处理以防应力集中。

  • 弯曲参数：核心参数包括弯曲半径（通常为试样直径的倍数，如3倍、5倍）、弯曲角度（通常为±90°或±180°）、弯曲速率（如0.33 Hz或1 Hz）、负重（可选，用于施加轴向张力）。

  • 评价指标：记录试样在达到规定弯曲次数前是否发生导体断裂、绝缘/护套开裂、短路或电气性能失效（通过在线监控）。常用标准如IEC 60227、IEC 60245、GB/T 5013等。

1.2 漆膜/涂层曲绕试验

• 技术要点：

  • 试样基底：通常使用规定尺寸和厚度的马口铁板或软钢板作为涂漆基底。

  • 试验方法：将涂漆试板围绕一定直径的轴棒进行弯曲（如轴棒直径1mm、2mm、3mm等，或锥形轴棒），弯曲动作通常在1-2秒内完成。

  • 评价指标：立即或经规定时间后，用肉眼或放大镜观察漆膜是否产生裂纹、剥落及其程度。依据标准如ASTM D522、ISO 1519、GB/T 6742。

1.3 柔性覆铜板（FCCL）动态曲绕试验

• 技术要点：

  • 试验模式：分为静态弯曲（评估最小弯曲半径）和动态弯曲（评估耐弯曲疲劳寿命）。

  • 动态弯曲类型：

    • U型弯曲：试样呈U形往复运动，评估挠曲部位。

    • 卷绕弯曲：试样围绕滚筒进行卷绕和退绕。

    • 齿轮弯曲：试样在啮合的齿轮间通过，产生更严苛的应力。

  • 评价指标：监测在反复弯曲后导体线路的电阻变化率（通常要求ΔR/R < 10%或20%），直至出现断路。依据标准如IPC-TM-650 2.4.3、IEC 61249-8等。

1.4 金属线材/带材反复弯曲试验

• 技术要点：

  • 试样夹持：试样一端被牢固夹紧，另一端承受垂直于轴线方向的往复弯曲力。

  • 弯曲元件：使用规定半径的弯曲圆柱钳口（如R=2.5mm, 5mm, 10mm）和拨杆。

  • 评价指标：记录试样断裂前的弯曲次数，或检查表面是否出现裂纹。依据标准如ISO 7801、GB/T 238、ASTM E290。

通用技术要点：

• 环境控制：部分试验需在特定温湿度下进行，或在高低温箱内执行。

• 试样数量：通常要求多个试样（如3-5个）以获取统计有效结果。

• 终点判断：明确失效判据（电气断路、物理断裂、肉眼可见裂纹等）。

2. 各行业检测范围的具体要求

2.1 电线电缆行业

• 软电缆/导体：强调频繁移动使用场景（如家用电器电源线、设备内部配线）。要求在小弯曲半径下承受数万次（如20000次、30000次）弯曲后无损坏。标准如IEC 60227-2、UL 62。

• 电梯电缆/矿用电缆：除弯曲外，常结合拉伸、扭转等复合应力试验，模拟井道运行或拖链环境。标准如EN 50214、IEC 60245-4。

• 机器人/拖链电缆：要求极高的弯曲循环寿命（可达数百万至上千万次），弯曲半径极小，需评估芯线间是否发生干涉磨损。

2.2 涂料/涂装行业

• 建筑/工业防腐涂层：评估涂层在基材冷热变形或轻微形变时的追随性。常用锥形轴棒试验确定最小不开裂弯曲直径。

• 卷材涂料：针对预涂金属卷材在后续成型加工中的性能，弯曲试验（如T弯试验）是关键评价项目。

2.3 电子电路行业

• 柔性印制电路（FPC）：依据最终产品应用（如折叠手机、翻盖设备、精密连接器）规定不同的动态弯曲类型、弯曲半径（如R=1.0mm、0.5mm）和循环次数要求（如5万次、10万次）。重点关注导体与基材的附着力和铜箔的耐疲劳性。

2.4 金属材料行业

• 线材（如钢丝、铜丝、铝丝）：用于评估材料的延展性和加工性能。不同直径的线材对应不同的弯曲圆柱半径。

• 薄板/带材：评估其可成形性，特别是对于需要冲压、折弯的金属件。

3. 检测仪器的原理和应用

曲绕试验机的核心原理是通过机械传动机构，使试样按规定几何路径和频率进行周期性往复弯曲运动。

3.1 主要构成与原理

• 驱动系统：通常采用伺服电机或步进电机，通过偏心轮、连杆、齿轮或凸轮机构，将旋转运动转换为往复直线运动或摆动，实现精确的行程和频率控制。

• 试样夹具：

  • 固定端夹具：牢固夹持试样一端，确保弯曲应力作用于有效长度。

  • 移动端/弯曲机构：根据试验类型设计，如U型试验的滑动臂、线材试验的拨杆和钳口、卷绕试验的滚筒组。

• 计数与控制系统：电子计数器自动记录弯曲循环次数。控制系统可设定总次数、速度，并可与电气监控系统联动。

• 电气监控单元（可选）：对于电线电缆或FPC，集成四线制毫欧计或通断监测仪，实时监测回路电阻，当电阻超过设定阈值或断路时自动停机并记录寿命次数。

• 环境箱（可选）：内置或外置高低温箱，实现温度范围内的曲绕性能测试。

3.2 仪器类型与应用

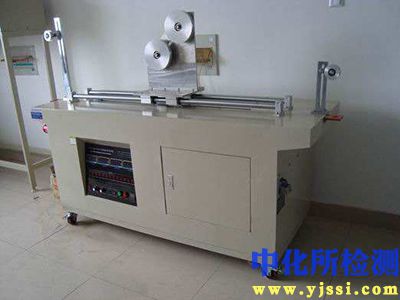

• 立式曲绕试验机：常见于电线电缆、线材试验，试样垂直悬挂，下端负重或连接移动臂。

• 卧式曲绕试验机：常用于FPC、带材试验，空间布局便于观察和安装多路试样。

• 多轴/多工位曲绕试验机：可同时测试多个试样（如多根电线或多个FPC样品），提高测试效率。

• 漆膜弯曲试验器：手动操作，为一系列不同直径的轴棒或锥形轴棒，用于快速评估漆膜柔韧性。

3.3 关键仪器参数

• 弯曲行程：可调范围，如±30mm 至 ±200mm。

• 弯曲频率：可调范围，如0.1 Hz 至 5 Hz。

• 弯曲半径：通过更换不同的导轮、轴棒或夹具实现。

• 计数容量：通常高达999,999次以上。

• 负载能力：对于负重试验，需明确最大轴向负载（如50N、200N）。

• 电气监测通道：多路监测能力（如4路、8路）。

通过精确控制上述参数并严格遵循相关标准，曲绕试验为各类材料和产品的研发、质量控制和可靠性评估提供了至关重要的数据支持。
