耐点蚀测试技术详述

耐点蚀测试是评估金属材料在含氯离子等特定腐蚀性环境中抵抗局部点状腐蚀能力的关键方法。点蚀是一种隐蔽性强、破坏性大的局部腐蚀形式，其测试对于材料选择、工艺优化及设备寿命预测至关重要。

1. 检测项目分类及技术要点

耐点蚀测试主要分为化学浸泡法和电化学法两大类。

1.1 化学浸泡法

• 关键标准： ASTM G48《使用三氯化铁溶液测定不锈钢及其合金耐点蚀和缝隙腐蚀的标准试验方法》是核心标准。

• 试验方法：

  • 方法A（三氯化铁点蚀试验）：将试样浸入特定温度（如22±2°C、35±1°C或50±1°C）的6% FeCl₃溶液中，持续一定时间（通常为72小时）。试验后，通过称重计算质量损失，并在显微镜下观察、测量和统计点蚀坑的密度、深度及形貌。蚀坑最大深度是评价材料耐点蚀性能的关键指标。

  • 方法B（临界点蚀温度CPT测定）：采用固定浓度溶液（如6% FeCl₃），逐步升高试验温度（每次增量通常为2.5°C或5°C），每次恒温24小时，直至观察到点蚀发生。引发点蚀的最低温度即为CPT，该值越高，材料耐点蚀性越佳。

• 技术要点：

  • 试样表面需按标准严格制备（如研磨至特定粗糙度、脱脂、干燥）。

  • 溶液需现配现用，并严格控制pH值（通常为1.3左右）。

  • 试验容器应避免金属污染，通常使用玻璃或塑料材质。

  • 试验后需采用机械或化学方法清除腐蚀产物，并避免对基体造成过度侵蚀。

1.2 电化学法

• 关键标准： ASTM G61《进行动电位极化电阻测量的标准试验方法》和 ISO 17864《金属和合金的腐蚀 点蚀电化学试验方法》。

• 试验原理与方法：

  • 采用典型的三电极系统（工作电极-试样，参比电极如饱和甘汞电极SCE，对电极如铂片或石墨），在模拟环境的电解液（常用3.5% NaCl溶液）中进行。

  • 动电位扫描法：从自腐蚀电位以下开始，以恒定扫描速率（通常为0.5-1.0 mV/s）向阳极方向扫描电位。获得阳极极化曲线后，确定两个关键参数：

    • 点蚀电位（Eb 或 Epit）：阳极电流密度开始急剧、持续上升所对应的电位，值越高表明材料越难发生点蚀。

    • 保护电位（Eprot）：反向扫描时，滞后环闭合、电流密度回落到钝化区电流水平所对应的电位。Eb与Eprot之间的差值通常表征点蚀的滞后效应。

  • 恒电位法：在设定的阳极电位（通常高于预期Eb）下保持恒定，监测电流随时间的变化，用于评估点蚀的引发与扩展动力学。

• 技术要点：

  • 电解液需通入惰性气体（如氮气）脱氧至少30分钟，并在测试过程中持续保护。

  • 扫描速率需严格控制，过快可能导致Eb虚高。

  • 试验需在恒温条件下进行，温度波动应控制在±1°C内。

2. 各行业检测范围的具体要求

不同行业因应用环境差异，对耐点蚀测试的具体要求各有侧重。

• 石油、天然气与化工行业：

  • 环境模拟：测试介质不仅限于NaCl溶液，常需模拟复杂工况，如加入H₂S、CO₂、高浓度氯化物、酸性环境等。标准如NACE TM0177（H₂S环境）和NACE TM0286（氯化物环境）常被引用。

  • 材料范围：重点关注奥氏体不锈钢、双相不锈钢、镍基合金（如哈氏合金、因科镍合金）及钛合金。对于焊接接头，要求对母材、焊缝及热影响区分别取样测试。

  • 验收标准：通常要求在规定试验条件下（如根据ASTM G48 Method A在50°C下测试），单位面积的质量损失低于特定限值（如2.0 g/m²），且无超过规定深度（如0.025mm）的点蚀坑。

• 海洋工程与船舶制造：

  • 环境模拟：重点模拟海水或飞溅区环境。常使用人工海水（符合ASTM D1141标准）或天然海水作为电解液。温度是重要变量，需测试材料在常温（~25°C）及更高温度（如40°C、60°C）下的性能。

  • 关键指标：除Eb外，临界点蚀温度（CPT） 和临界缝隙腐蚀温度（CCT） 是选材的核心依据。例如，高级双相不锈钢要求CPT（按ASTM G48 Method B测定）不低于40°C。

  • 应用部件：测试对象包括船体钢板、海水管路系统、泵阀、螺旋桨轴等。

• 核电工业：

  • 极高要求：对材料的耐局部腐蚀性能有极端严苛的要求。测试常在高温高压水环境中进行，模拟一回路或二回路条件。

  • 特殊测试：除常规测试外，可能进行长期浸泡试验（数千小时）以评估点蚀诱导的应力腐蚀开裂（PITSCC）敏感性。

  • 标准遵循：严格遵循ASME锅炉及压力容器规范、RCC-M规范中的相关材料试验要求。

• 生物医用植入材料（如不锈钢、钴铬合金、钛合金）：

  • 模拟体液：测试介质采用模拟生理溶液，如生理盐水（0.9% NaCl）、Hank‘s溶液或Ringer’s溶液，温度恒定在37±1°C。

  • 电化学侧重：广泛使用动电位极化法测定Eb，评估在体内长期服役下的局部腐蚀风险。要求Eb值远高于人体内部的自然电位（约-0.1至+0.4 V vs. SCE）。

  • 表面状态：对材料的最终表面状态（如抛光、钝化处理）进行测试至关重要。

3. 检测仪器的原理和应用

3.1 化学浸泡试验装置

• 原理：提供恒温、密闭的腐蚀环境容器。核心是恒温水浴或油浴槽，确保试验溶液温度均匀、恒定。

• 应用：主要由恒温槽、带盖的玻璃或特氟龙反应容器、试样支架、温度计/热电偶组成。用于执行ASTM G48等标准浸泡试验。高级系统可能配备多通道自动温度控制和数据记录仪。

3.2 电化学工作站（恒电位仪/恒电流仪）

• 原理：核心仪器，用于控制工作电极与参比电极之间的电位差（恒电位模式），或控制通过工作电极与对电极之间的电流（恒电流模式），并同步精确测量对应的电流或电位信号。

• 关键组件：

  • 恒电位仪：提供精确的电位/电流控制与测量。

  • 法拉第笼：金属屏蔽箱，用于放置电解池，屏蔽外部电磁干扰，确保微弱电流信号（可达nA或pA级）的测量精度。

  • 电解池：通常为三颈或五颈玻璃容器，便于安装三电极、通气管、温度传感器和冷凝回流管。

• 应用：执行动电位极化、循环极化、恒电位极化等电化学测试，用于测定点蚀电位、保护电位、再钝化行为等。

3.3 辅助分析仪器

• 体视显微镜与金相显微镜：

  • 原理：利用光学放大观察腐蚀形貌。体视显微镜用于低倍（通常5x-50x）下的宏观观察和蚀坑初步计数；金相显微镜用于高倍（通常50x-1000x）下观察蚀坑微观形貌、测量深度（需配合测微目镜或软件）及分析金相组织与点蚀的关联。

  • 应用：浸泡试验后蚀坑的定性观察与定量测量。

• 三维表面轮廓仪/白光干涉仪：

  • 原理：通过非接触式光学扫描（如白光垂直扫描干涉），获取样品表面三维形貌数据。

  • 应用：精确测量点蚀坑的深度、直径、体积、截面形状等三维参数，提供比传统显微镜更精确、更丰富的定量信息，是评价点蚀严重程度的齐全工具。

• 扫描电子显微镜（SEM）及其能谱仪（EDS）：

  • 原理：利用高能电子束扫描样品表面，获取高分辨率的二次电子或背散射电子图像，并结合EDS进行微区元素分析。

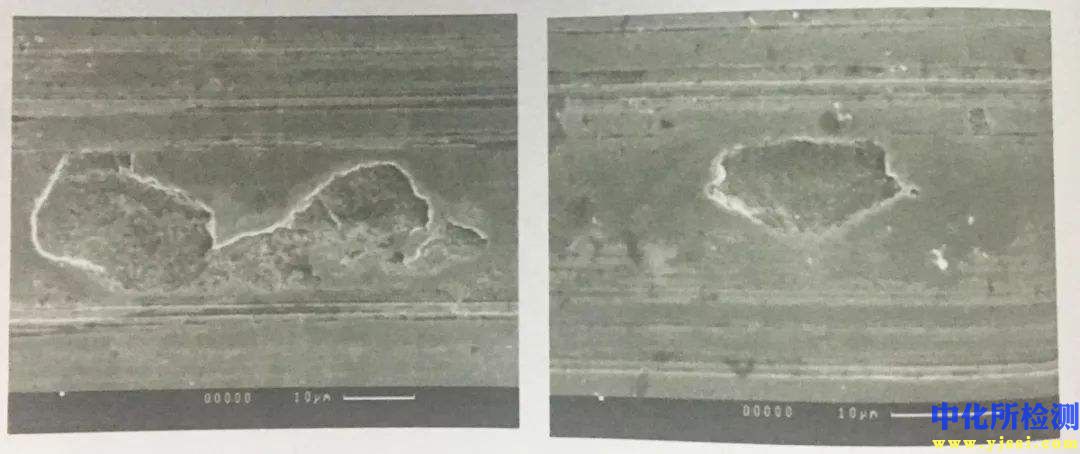

  • 应用：观察点蚀坑内部及周围的超微观结构（如是否存在微裂纹、腐蚀产物膜成分），分析蚀坑起源位置（如夹杂物、第二相粒子），深入研究点蚀机理。
