空位密度测试技术内容

空位密度是评估材料致密性、结构完整性和工艺质量的关键物理参数，特指材料单位体积内未由实体物质填充的空间（孔隙）所占的百分比或数量密度。其测试技术根据材料形态、尺度及应用领域差异显著。

1. 检测项目分类及技术要点

空位密度测试主要分为体密度/孔隙率测试与表面/近表面空位表征两大类。

1.1 体密度与总孔隙率测试

• 技术原理：基于阿基米德排水法或气体置换法，通过测量材料的几何体积与其实质体积（或骨架体积）的差异计算得出。

• 技术要点：

  • 阿基米德法（适用于吸水率较低的材料）：

    • 测量干燥质量（M_d）、浸渍饱和后的表观质量（M_sat）及在水中的悬浮质量（M_悬浮）。

    • 体密度 ρ_b = M_d / (M_sat - M_悬浮) × 液体密度。

    • 表观孔隙率 P = (M_sat - M_d) / (M_sat - M_悬浮) × 100%。

    • 关键：需确保样品完全饱和（可通过煮沸或真空浸渍），并精确去除表面附着气泡。

  • 气体置换法（如氦气比重计）：

    • 利用氦气能渗入微小开孔的特性，在已知体积的测试腔内，通过气体膨胀的波义耳定律精确测定样品骨架体积。

    • 关键：仪器校准、样品除气预处理（去除吸附气体）及测试气体的纯度至关重要。

  • 汞侵入孔隙度测定法：

    • 在高压下将汞压入材料孔隙，根据侵入压力（对应孔隙半径，依据Washburn方程）和侵入体积计算孔隙率及孔径分布。

    • 关键：适用于测量纳米至数百微米级的开孔。需考虑汞的毒性，并正确选择表面张力与接触角参数进行计算。

1.2 表面及近表面空位（缺陷）表征

• 技术原理：利用波（声、光、射线）或电子与材料相互作用的特性，探测不连续界面。

• 技术要点：

  • 超声波检测：

    • 通过探头接收反射或透射的超声波信号，分析其幅值衰减、时间延迟或频谱变化，判断内部空位（如孔洞、分层）。

    • 关键：需根据材料声阻抗选择合适频率的探头（高频分辨率高但穿透力差），并使用耦合剂保证声传导。C扫描可成像。

  • X射线计算机断层扫描：

    • 通过多角度X射线投影数据重建材料内部三维结构，可直观量化内部孔隙、裂纹的尺寸、形状、分布及连通性。

    • 关键：空间分辨率取决于设备几何放大倍数与探测器性能，微米/纳米级CT可分析微细孔隙。样品尺寸与密度影响穿透能力。

  • 光学/电子显微术：

    • 对抛光断面或表面进行金相制样，利用光学显微镜（OM）或扫描电子显微镜（SEM）直接观察、统计孔隙。

    • 关键：制样过程须避免引入假象（如拖尾、污染）。结合图像分析软件可定量计算面孔隙率、孔径分布。

2. 各行业检测范围的具体要求

不同行业因材料体系与服役条件不同，对空位密度的关注范围与接受标准差异显著。

• 粉末冶金与陶瓷行业：

  • 要求：重点关注总孔隙率（通常范围从<1%到>30%）、开孔与闭孔比例、孔径分布及孔隙形貌。

  • 标准：常使用阿基米德法（遵循ASTM C20、GB/T 25995）、气体吸附法（微孔/介孔）和汞压法（大孔/介孔）。烧结制品要求孔隙率严格控制以平衡机械强度与功能性（如过滤器要求高连通孔隙率）。

• 金属铸造与增材制造（3D打印）：

  • 要求：主要检测因工艺过程（如凝固收缩、未熔合、匙孔效应）产生的内部气孔、缩松、未熔合缺陷，尺寸从微米至毫米级。

  • 标准：工业CT（ASTM E1570）为关键无损检测手段，可进行缺陷定量分析。金相法（ASTM E1245）作为截面验证。航空航天等关键部件通常要求关键区域内气孔率低于0.5%甚至0.1%，且无特定尺寸以上的单个缺陷。

• 半导体与薄膜涂层行业：

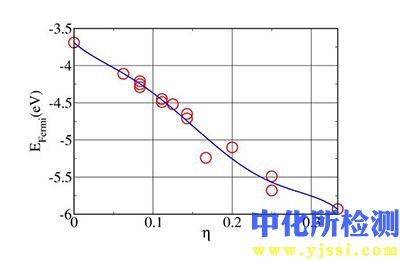

  • 要求：关注纳米至原子尺度的点缺陷、空位团及薄膜中的针孔、孔隙，因其严重影响电学性能与阻隔性。

  • 标准：采用高分辨率TEM、原子探针断层扫描（APT）进行原子级分析；椭偏仪、X射线反射率（XRR）用于测量薄膜密度与界面粗糙度；电化学方法（如CV测量钝化膜孔隙率）。

• 建筑材料（混凝土、沥青）：

  • 要求：检测总孔隙率、毛细孔率、气孔结构参数（如混凝土含气量），直接影响强度、耐久性与抗冻融性。

  • 标准：硬化混凝土采用阿基米德法（ASTM C642）；新拌混凝土含气量用气压法（ASTM C231）或体积法；压汞法用于研究孔结构。沥青混合料采用真空饱水法（AASHTO T166）测定毛体积密度与空隙率（VV）。

• 多孔功能材料（催化剂、分离膜、生物支架）：

  • 要求：精确表征比表面积、孔隙率、孔径分布（微孔<2 nm， 介孔2-50 nm， 大孔>50 nm）及孔隙连通性。

  • 标准：氮气吸附-脱附等温线法（BET法测比表面，BJH法等分析孔径分布，遵循ISO 9277）；汞压法辅助分析大孔；结合CT分析三维孔隙网络。

3. 检测仪器的原理和应用

• 氦气比重计：

  • 原理：基于波义耳定律，通过测量氦气在已知参考腔和样品室之间的压力平衡变化，计算样品不可侵入的骨架体积。

  • 应用：精确测量陶瓷、金属、塑料等致密或粉体材料的真密度，进而与体密度结合计算总孔隙率。尤其擅长检测封闭孔隙。

• 压汞仪：

  • 原理：对汞施加外部压力，克服其表面张力与对材料的非润湿性，迫使汞进入孔隙。侵入压力与孔隙半径成反比（r = -2γcosθ/P）。

  • 应用：广泛用于测定岩石、催化剂、陶瓷、碳材料等的孔径分布、总孔体积、孔隙率，测量范围宽（约0.003 μm 至 1000 μm）。

• 气体吸附分析仪：

  • 原理：在低温（通常液氮温度77K）下，测量样品对惰性气体（通常为N₂）的吸附-脱附等温线，利用BET模型计算比表面积，利用DFT、NLDFT、BJH等模型分析孔径分布。

  • 应用：是表征微孔和介孔材料（如分子筛、活性炭、MOFs、多孔硅）孔隙结构的标准方法。

• X射线计算机断层扫描系统：

  • 原理：样品在X射线束中旋转，探测器采集多个角度的透射投影图像，通过滤波反投影或迭代算法重建出样品内部三维衰减系数分布图，从而分辨孔隙与基体。

  • 应用：用于复合材料、金属铸件、岩石、生物组织等的三维无损检测与孔隙分析，可计算孔隙率、空间分布、取向、连通性等复杂参数。

• 超声波探伤仪/C扫描系统：

  • 原理：压电换能器发射高频声脉冲，接收来自内部缺陷或背面的回波。通过声时判断缺陷深度，通过波幅评估缺陷大小。C扫描通过二维扫描记录特定深度层面的振幅或时间信息成像。

  • 应用：用于大型构件（如航空航天复合材料板、焊接接头、锻件）内部分层、气孔、夹杂等缺陷的快速无损检测与定位。

• 金相显微镜与图像分析系统：

  • 原理：对经切割、镶嵌、研磨、抛光的样品截面进行光学观察，通过灰度阈值分割将孔隙与基体区分，进行二维图像分析统计。

  • 应用：作为基础且直观的孔隙观察与统计方法，用于金属、陶瓷、涂层等材料的质量控制与研究，提供面孔隙率、平均孔径、孔隙数量等数据。
