1. 检测项目分类及技术要点

灌砂法主要用于测定路基、路面基层、底基层及回填土等材料的压实度（或干密度）。其核心是通过测定试洞中挖出材料的干密度与室内标准击实试验所得最大干密度的比值，来评价压实质量。

关键技术要点如下：

• 1.1 标准砂标定

  • 标定筒（或灌砂筒下部圆锥体内）砂的密度： 在标准条件下（温度、湿度稳定），将标准砂灌满标定筒，称量砂重，重复至少三次取平均值，计算单位体积砂的质量。该步骤是决定试验精度的基础。

  • 灌砂筒锥体砂重的确定： 在灌满筒后，打开开关让砂自由流出至流尽，称量筒内剩余砂重，其差值即为锥体内砂重。此值在后续计算中需扣除。

• 1.2 现场测试

  • 试洞准备： 选择平整测点，挖出直径100-200mm（与灌砂筒直径匹配）、深度约150mm的圆形试洞。仔细收集洞内全部挖出材料，并立即密封防止水分蒸发，用于测定含水率。

  • 灌砂与称量： 将已知密度的标准砂灌入试洞（包括筒下锥体部分），直至填满。称量灌入试洞内标准砂的质量。

  • 含水率测定： 对挖出的全部材料取代表性样品，按烘干法测定其含水率。

• 1.3 计算

  • 湿密度 ρ_w = (挖出材料总质量) / (试洞体积)。

  • 试洞体积 V = (灌入试洞的标准砂质量) / (标准砂密度)。

  • 干密度 ρ_d = ρ_w / (1 + 含水率ω)。

  • 压实度 K = (ρ_d / ρ_dmax) × 100%，其中ρ_dmax为室内标准击实试验得到的最大干密度。

• 1.4 注意事项

  • 砂的均匀性与重复使用： 标准砂需清洁干燥，重复使用时需过筛并重新标定密度。

  • 试洞壁平整度： 防止洞壁塌落或外凸，影响体积准确性。

  • 灌砂操作： 灌砂过程应防止震动，确保砂填充密实，尤其对于大粒径材料。

  • 含水率代表性： 样品需及时密封并尽快测定，确保含水率数据准确。

2. 各行业检测范围的具体要求

不同行业标准在具体应用细节上存在差异，主要体现在适用材料粒径、试洞尺寸和检测深度上。

• 2.1 公路工程 (JTG 3430-2020 《公路土工试验规程》及 JTG 3450-2019 《公路路基路面现场测试规程》)

  • 适用范围： 适用于基层、底基层、路基土及稳定材料（如水泥稳定碎石、石灰土等）的压实度检测。

  • 具体规定：

    • 最大粒径宜小于15mm（小筒：直径100mm）或小于40mm（大筒：直径150mm）。

    • 试洞深度应等于碾压层厚度，通常为150-200mm，避免层间混杂。

    • 对含有粒料的稳定材料，挖出材料需进行筛分，以校正超尺寸颗粒引起的密度误差。

• 2.2 水利工程 (SL 237-1999 《土工试验规程》)

  • 适用范围： 主要用于堤防、土石坝等填筑体的干密度检测。

  • 具体规定：

    • 适用于最大粒径不超过60mm的粗粒土。

    • 试洞尺寸需为最大粒径的3-5倍，通常采用直径200mm或更大。

    • 强调对于不同含石量的填筑料，需采用不同的计算方法和修正（如剔除法或替代法处理超粒径颗粒）。

• 2.3 建筑工程与市政工程 (GB/T 50123-2019 《土工试验方法标准》)

  • 适用范围： 地基回填土、沟槽回填、场地平整压实质量检验。

  • 具体规定：

    • 适用于粒径小于50mm的各类回填土。

    • 试洞直径通常为100-150mm。

    • 检测分层厚度与压实机械性能相匹配，一般为200-300mm。

• 2.4 铁路工程 (TB 10102-2010 《铁路工程土工试验规程》)

  • 适用范围： 铁路路基基床、路堤及过渡段的压实质量检测。

  • 具体规定：

    • 根据填料类别（细粒土、粗粒土、碎石土）规定不同的试洞最小尺寸（通常直径150mm或200mm）。

    • 特别强调对级配碎石、A组填料等高速铁路路基材料的适用性，并规定了相应的颗粒校正方法。

3. 检测仪器的原理和应用

灌砂法的主要仪器设备构成一个完整的体积置换测量系统。

• 3.1 核心仪器与原理

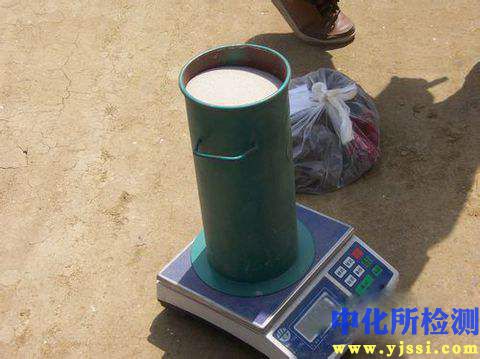

  • 灌砂筒： 由储砂筒、开关（阀门）和倒置圆锥形漏斗组成。其功能是储存并控制标准砂以恒定流量灌入试洞。通过精确测量“灌满试洞和锥体所需砂的总质量”与“仅灌满锥体所需砂的质量”之差，结合标准砂的密度，间接计算出试洞的体积。这是典型的体积置换法原理的应用。

  • 标准砂： 通常使用粒径0.25-0.50mm或0.30-0.60mm的洁净、干燥均匀石英砂。其密度稳定是保证体积测量精度的关键。

  • 基板： 带有中心圆孔的金属板。测试时放置于测点，使试洞位置居中，防止灌砂时砂料向四周流失，确保所有砂都流入试洞内。

• 3.2 辅助仪器与应用

  • 电子天平/台秤： 用于称量挖出土样质量、灌砂前后储砂筒连同砂的质量。量程和精度需满足规范要求（如称量10-15kg，感量1-5g）。

  • 含水率测定设备： 包括烘箱（控温105-110℃）、铝盒、干燥器等，用于测定挖出材料的含水率，是计算干密度的必要参数。

  • 取土设备： 如凿子、铁锤、长柄勺、毛刷等，用于挖掘和收集试洞内全部材料。

  • 水准仪及测尺： 用于辅助确保测试表面平整。

• 3.3 仪器选择与应用要点

  • 尺寸匹配： 灌砂筒直径（小筒100mm，大筒150mm或200mm）必须根据被测材料最大粒径和检测深度选择，确保试洞直径大于材料最大粒径的4倍，且能反映整个压实层的状况。

  • 标定频率： 标准砂密度、灌砂筒锥体砂重需定期标定（如每使用50次、砂来源改变、或环境温湿度显著变化时），确保数据源头准确。

  • 操作标准化： 灌砂时储砂筒高度、开关打开速度应保持一致，减少人为误差。灌砂结束后，需轻敲筒壁确认砂已完全流尽。
