静拉伸试验技术规范

1. 检测项目分类及技术要点

静拉伸试验是在常温下，对标准试样沿轴向施加缓慢递增的静态拉伸载荷，直至试样断裂，以测定材料一系列基本力学性能指标的试验方法。主要检测项目与技术要点如下：

• 强度指标：

  • 规定塑性延伸强度 (Rp)： 如Rp0.2，表示塑性延伸率达到0.2%时的应力。技术要点在于使用引伸计精确测量非比例段的微小变形，并通过应力-应变曲线作图法或自动计算确定。

  • 上屈服强度 (ReH) 和下屈服强度 (ReL)： 针对有明显屈服现象的材料（如低碳钢）。要点是准确捕捉载荷首次下降前的最高应力（ReH）和屈服期间不计初始瞬时效应的最低应力（ReL）。

  • 抗拉强度 (Rm)： 试样在断裂前承受的最大标称应力。计算为最大力除以原始横截面积。

  • 断裂强度： 试样断裂时的真实应力（断裂力/断裂后最小横截面积）。

• 塑性指标：

  • 断后伸长率 (A)： 试样拉断后标距的永久伸长量与原始标距的百分比。要点是精确标记原始标距，并将断裂试样小心拼合后测量。需区分比例试样（标距Lo=5.65√So，k=5.65）和非比例试样（k≠5.65）的A值。

  • 断面收缩率 (Z)： 试样拉断后，缩颈处横截面积的最大缩减量与原始横截面积的百分比。要点是准确测量断裂后缩颈处的最小直径（圆形试样）或尺寸。

• 弹性指标：

  • 弹性模量 (E)： 应力-应变曲线初始线性段的斜率。技术要点极高，需使用高精度、高分辨率的引伸计，在非常低的应力水平下进行多次循环加载卸载，以消除系统柔度和初始缺陷的影响，通常采用静态电阻应变仪法或引伸计法。

• 其他：

  • 泊松比 (μ)： 轴向拉伸时横向应变与轴向应变之比。要点是需同时使用轴向和横向引伸计进行同步测量。

2. 各行业检测范围的具体要求

不同行业基于材料服役条件、产品标准和安全性考量，对静拉伸试验的具体参数、试样形状和结果判定有明确差异。

• 金属材料（依据GB/T 228.1、ISO 6892-1、ASTM E8/E8M）：

  • 试样： 优先采用圆形横截面（直径通常≥3mm）或矩形横截面试样。加工需保证表面粗糙度（Ra通常≤1.6μm），无加工硬化或热影响。

  • 速率控制： 现代标准推荐采用应变速率或应力速率控制。弹性阶段应变速率推荐为0.00007 s⁻¹以下，塑性阶段可切换至0.00025 s⁻¹，直至屈服结束。测定Rp、E时对速率敏感性高，必须严格控制。

  • 行业差异：

    • 航空航天： 要求极为严格，除常规性能外，常需报告真实应力-应变曲线、应变硬化指数（n值）。对高温合金还需进行高温拉伸试验。

    • 建筑工程用钢： 重点监控屈服强度、抗拉强度和强屈比（Rm/ReL），以确保结构抗震性能。对钢筋等产品有明确的弯折性能联动要求。

    • 汽车制造： 关注高强度钢（HSS）、齐全高强度钢（AHSS）的复杂性能，如双相钢的连续屈服行为，需精确测定Rp0.2、Rp1.0等。

• 高分子材料（依据GB/T 1040.1、ISO 527-1、ASTM D638）：

  • 试样： 多为哑铃型注塑或机加工试样，类型I、II等尺寸有严格规定。需在标准温湿度环境（如23±2°C， 50±10% RH）下状态调节。

  • 速率： 速率影响显著，通常规定固定的试验速度（如1、5、50 mm/min），不同速度下结果不可比。测定模量时速度通常为1 mm/min。

  • 要点： 需测量拉伸模量（通常为正割模量）、断裂伸长率。对于韧性材料，屈服应力、屈服应变是重要指标。

• 复合材料（依据GB/T 3354、ASTM D3039）：

  • 试样： 平板状，两端通常粘贴加强片以防止夹持区损坏。纤维方向（0°、90°、±45°）决定测试性能。

  • 测试项目： 主要测定拉伸强度、弹性模量及泊松比。±45°层合板拉伸用于测定面内剪切性能。

  • 要点： 失效模式分析至关重要，合格的试验要求失效发生在试样中部标距内的特定模式（如纤维断裂），而非夹持端，否则结果可能无效。

3. 检测仪器的原理和应用

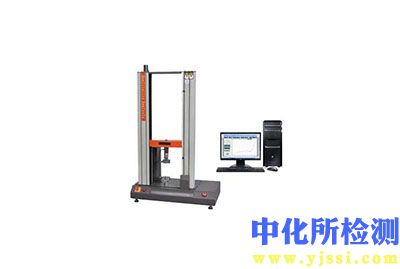

• 主机框架：

  • 原理： 提供稳定的加载结构。主要有门式（双柱或四柱）和单柱式。采用伺服电机驱动滚珠丝杠或液压作动筒提供可控的位移和载荷。现代设备多为电机驱动，以实现更精确的速度控制。

  • 应用： 根据最大载荷（如10kN、100kN、300kN等）、测试空间和精度要求选择。门式框架刚性好，适用于大载荷及宽试样；单柱式适用于小载荷、高精度场合。

• 力值测量系统（测力传感器）：

  • 原理： 基于电阻应变原理。传感器内部贴有应变片的弹性体在受力后产生形变，导致惠斯通电桥失衡，输出与载荷成正比的电压信号。

  • 应用： 需根据试验力值范围选择适当容量的传感器，一般保证试验力值在传感器容量的10%-90%之间，以确保最佳精度。需定期进行计量校准。

• 变形测量系统（引伸计）：

  • 原理：

    • 接触式引伸计： 如夹持式应变计，刀口接触试样，将标距内的变形通过杠杆机构或直接传递给内部的应变片或LVDT（线性可变差动变压器）进行测量。标距通常为10mm, 25mm, 50mm。

    • 非接触式引伸计： 基于视频引伸计原理，通过跟踪试样表面预先喷涂的散斑或标记点的图像移动，计算全场或特定方向的应变。

  • 应用： 接触式引伸计精度高（可达±0.5μm），是测量弹性模量、屈服强度的标准配置。非接触式尤其适用于小试样、高温环境、易滑移材料或需测量全场应变分布的场景。

• 数据采集与控制系统：

  • 原理： 由高分辨率A/D转换卡、控制卡及计算机软件组成。实时采集载荷、位移、变形信号，按照预设控制模式（位移控制、速度控制、力控制、应变控制）驱动电机，并绘制应力-应变曲线，自动计算各项性能参数。

  • 应用： 现代系统能实现多通道同步采集、复杂试验程序编程（如加载-保持-卸载循环）、数据实时分析和报告生成，是试验自动化的核心。

• 夹具：

  • 原理与应用： 用于可靠夹持试样而不产生打滑或过早损坏。

    • 楔形夹具： 自紧式设计，适用于大多数金属和平板试样。

    • 螺纹夹具： 用于带螺纹头的试样。

    • 气动/液压平推夹具： 夹持力均匀，适用于高分子、复合材料薄板。

    • 高温夹具与环境箱： 用于在-70°C至+2200°C范围内测试材料的高低温拉伸性能。
