弯曲挠度检测技术详述

弯曲挠度检测是工程结构健康监测、产品质量控制与安全性评估中的核心技术之一，指在荷载作用下测量结构或构件轴线偏离其原始直线的垂直位移量。其核心目标是验证结构刚度、评估承载能力、确保使用安全并验证设计理论。

1. 检测项目分类及技术要点

根据检测对象、荷载性质及目的，主要分类如下：

1.1 静态弯曲挠度检测

• 定义：在静力荷载（恒定或缓慢施加）作用下，测量结构达到稳定状态时的最大位移或位移分布。

• 技术要点：

  • 荷载施加：需精确控制荷载值、作用点及分布，常见方式有堆载、液压千斤顶、张力拉索等。荷载级数通常不少于3级，并包含标准检验荷载。

  • 测量基线：必须建立稳定、可靠的测量基准线或基准点，通常独立于被测结构。

  • 测点布置：沿构件跨度方向至少布置5个测点（包括跨中、支座和四分点），以获取完整的挠度曲线。

  • 数据修正：需扣除支座沉降、测试装置变形等引起的系统误差。对于钢结构，应考虑温度变化的影响；对于混凝土结构，需分离弹性挠度与徐变挠度。

  • 终止标准：当荷载-挠度曲线出现明显非线性、裂缝宽度超限或挠度值超过设计允许值（如L/250、L/400等，L为跨度）时，应终止加载。

1.2 动态弯曲挠度检测

• 定义：在移动荷载、冲击荷载或环境激励下，测量结构随时间变化的瞬时位移响应。

• 技术要点：

  • 采样频率：根据激励频率确定，通常不低于主要关心频率成分的10倍，以避免混叠。

  • 信号处理：采用滤波技术（如低通滤波）去除高频噪声，通过频谱分析识别结构的自振频率、振型等动力特性。

  • 动荷载标定：准确记录移动荷载的速度、质量及分布（如车辆轴重、轴距）。

  • 最大动挠度：通常取多次试验的统计值（如平均值加2倍标准差），并与静态挠度对比得出冲击系数。

1.3 长期挠度监测

• 定义：在长期荷载与环境作用下，持续观测挠度随时间的发展变化。

• 技术要点：

  • 自动化系统：采用传感器网络与数据采集系统实现无人值守、连续记录。

  • 环境因素补偿：必须同步监测温度、湿度、日照等环境参数，以分离温度变形与荷载挠度。

  • 数据分析：重点分析混凝土结构的徐变、预应力结构的预应力损失、桥梁的线形变化趋势，预警异常发展。

2. 各行业检测范围的具体要求

2.1 土木工程与桥梁工程

• 桥梁：荷载试验是成桥鉴定核心。静载试验挠度校验系数（实测值/理论值）通常在0.7~1.05之间。动载试验要求一阶竖向自振频率、阻尼比与冲击系数满足规范。斜拉桥、悬索桥主梁挠度监测精度要求不低于±1mm。

• 建筑结构：楼板、大跨度屋盖在均布活荷载下的最大挠度限值严格，如混凝土楼板为L/200~L/300，钢结构主梁为L/400。施工中需对模板支撑体系进行预拱度监测与控制。

2.2 机械与航空航天制造

• 机床导轨与主轴：在额定载荷下，挠度需在微米级，直接影响加工精度。检测常在恒温车间进行，需排除装配应力与热变形干扰。

• 飞机机翼与尾翼：全尺寸静力试验中，需逐级加载至极限荷载（通常为使用荷载的1.5倍），测量其挠度分布并与有限元模型对比，验证气动弹性性能。

• 风力发电机叶片：在疲劳测试与静力测试中，需测量叶尖最大挠度，其挥舞方向和摆振方向的刚度是认证关键指标。

2.3 精密仪器与微电子制造

• 光学平台、精密导轨：要求纳米至亚微米级的尺寸稳定性。检测需在隔振、恒温超净环境下，使用非接触式干涉仪，并考虑材料的热膨胀系数。

2.4 材料性能测试

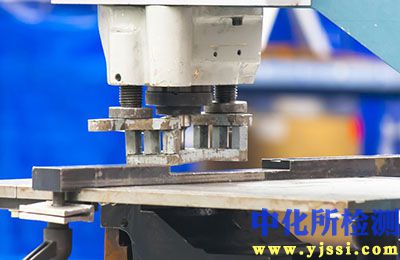

• 三点弯曲、四点弯曲试验：测定材料的弯曲弹性模量、弯曲强度。跨厚比有严格规定（如ASTM D790中为16:1），加载压头半径、支座半径需标准化以避免应力集中。挠度通过测量跨中位移或引伸计获得。

3. 检测仪器的原理和应用

3.1 接触式测量仪器

• 百分表/千分表：机械杠杆放大原理，精度可达0.001mm。适用于短期、静态、小范围位移测量。需牢固安装表座，测杆方向与位移方向一致。

• 线性可变差动变压器（LVDT）：基于电磁感应原理，将铁芯位移转换为线性电压输出。量程大（数毫米至数百毫米），精度高，抗干扰能力强，可用于长期监测。需稳定电源与信号调理器。

• 电阻应变式位移计：将位移转换为弹性元件的应变，通过应变片测量。适用于中等精度、中大量程的场合。

3.2 光学非接触式测量仪器

• 全站仪：基于极坐标测量原理，通过反射棱镜测量三维坐标。单点测量精度可达±(0.5mm + 1ppm)。适用于大跨度结构（如大坝、桥梁）的远程、多点挠度监测，易受大气折射影响。

• 数字图像相关法（DIC）：通过追踪物体表面散斑图像在变形前后的相关性，计算全场位移与应变。可进行二维或三维测量，适用于复杂形状、动态加载的构件测试。空间分辨率取决于相机像素与视野。

• 激光多普勒测振仪（LDV）：基于多普勒效应，测量散射光频率偏移以得到振动速度，经积分得位移。适用于高频、微幅的动态挠度测量，精度可达纳米级。需保持激光束稳定对准。

• 地面干涉雷达（IBIS-S）：采用步进频率连续波技术与干涉测量原理，可远程（最远数公里）获取结构表面密集点的微位移时间序列，精度达0.01mm级。特别适用于大型桥梁、高耸结构的动态特性与长期变形监测。

3.3 传感与传输系统

• 光纤光栅传感器（FBG）：将挠度引起的应变变化转化为布拉格波长偏移。本质防电磁干扰、可串联组网、耐久性好，非常适合嵌入结构内部进行长期、分布式监测。

• 倾角仪/惯性测量单元（IMU）：通过测量截面转角，经二次积分间接计算挠度曲线。适用于无法直接布置测点的场合，但存在误差累积，需定期用绝对位移值校准。

仪器选择原则：根据测量范围（μm至m级）、精度要求、动态特性、现场环境（温度、湿度、振动、电磁干扰）、安装条件及成本综合确定。高精度检测常采用多种仪器互为校核与补充。
