抗变形检测技术内容

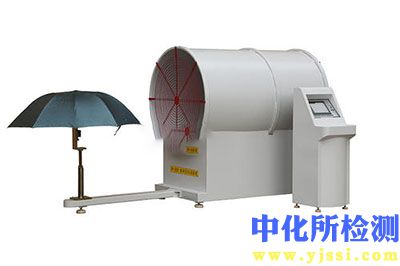

抗变形检测是评价材料、零部件或结构在外部载荷（力、热、环境等）作用下抵抗形状、尺寸发生非预期变化能力的一系列测试方法的统称。其核心在于量化试样的刚度、稳定性及塑性变形行为，为设计验证、质量控制、失效分析及寿命预测提供关键数据。

1. 检测项目分类及技术要点

抗变形检测可根据载荷类型、检测目的和试样状态进行系统分类，主要项目及技术要点如下：

1.1 静态抗变形检测

• 压缩/弯曲/拉伸刚度测试：

  • 技术要点：在试样弹性变形范围内，施加单向静态载荷，精确测量载荷与变形量（位移、应变）的曲线。关键在于确保载荷对齐，减少偏心，并使用高精度位移传感器（如LVDT、引伸计）。刚度值由载荷-位移曲线的线性段斜率确定。

  • 关键参数：弹性模量（E）、弯曲刚度（EI）、压缩/拉伸刚度（K）。

• 蠕变与应力松弛测试：

  • 技术要点：评估材料在恒定载荷或恒定应变下变形随时间发展的行为。蠕变测试保持恒载，记录应变-时间曲线；应力松弛测试保持恒定应变，记录应力-时间曲线。需在恒温环境中进行，温度控制精度通常需±1°C。

  • 关键参数：蠕变应变率、蠕变极限、松弛模量、松弛时间。

• 极限承载与塑性变形测试：

  • 技术要点：施加载荷直至试样发生屈服或破坏。需明确屈服判据（如偏移屈服、上/下屈服点），并准确记录永久变形量。对于薄壁或细长结构，需考虑失稳（屈曲）临界载荷。

  • 关键参数：屈服强度、抗压/抗弯强度、屈曲临界载荷、残余变形量。

1.2 动态抗变形检测

• 疲劳变形测试：

  • 技术要点：在循环载荷下，监测试样刚度衰减、裂纹萌生及扩展导致的变形累积。通常结合应变幅、应力幅与循环次数（S-N曲线）进行分析。高频测试需注意热效应。

  • 关键参数：疲劳极限、循环硬化/软化曲线、刚度衰减率。

• 冲击后变形测试：

  • 技术要点：通过摆锤、落锤或高速冲击装置施加瞬态载荷，评估试样吸收能量能力及冲击后的永久变形或损伤范围。常用高速摄像与数字图像相关法（DIC）记录全场变形。

  • 关键参数：冲击韧性、能量吸收值、凹痕深度与面积。

1.3 环境耦合抗变形检测

• 热变形测试：

  • 技术要点：评估材料在温度变化下的尺寸稳定性或热载荷下的机械性能。包括热机械分析（TMA）测量线性热膨胀系数，以及高温/低温下的力学性能测试。需控制升温/降温速率，并考虑热梯度影响。

  • 关键参数：热膨胀系数（CTE）、热变形温度（HDT）、维卡软化温度。

• 湿热/化学环境下的变形测试：

  • 技术要点：试样在特定湿度、液体或气氛中浸泡或暴露后，测量其溶胀、腐蚀或应力腐蚀开裂导致的变形与性能变化。需严格控制环境介质浓度与温度。

  • 关键参数：溶胀率、环境应力开裂极限、腐蚀疲劳强度。

2. 各行业检测范围的具体要求

2.1 航空航天

• 要求：极端轻量化与高可靠性。重点检测复合材料层合板与蜂窝结构的压缩后屈曲行为、冲击后压缩强度（CAI）及在热-力-湿多场耦合下的蠕变-疲劳交互作用。需遵循ASTM D7136、D7137等标准，试验环境常模拟-55°C至150°C以上范围。

2.2 汽车工程

• 要求：兼顾安全性（碰撞性能）与耐久性。白车身、底盘部件的静态刚度与动态疲劳刚度是核心指标；保险杠、车门等需满足低速碰撞下的压溃变形量要求（如RCAR标准）；内饰件需进行长期热老化后的尺寸与形状稳定性测试。广泛采用多轴加载模拟实际路谱。

2.3 土木建筑与桥梁

• 要求：长期载荷与恶劣环境下的稳定性。混凝土结构关注徐变（长期蠕变）系数与干缩变形；钢结构侧重整体与局部稳定性（屈曲分析）及焊接残余应力导致的变形；复合材料加固构件需检测长期载荷下的粘结层滑移与剥离。检测周期长达数月甚至数年。

2.4 电子与精密制造

• 要求：微纳米级变形控制。半导体封装材料需测量低至0.1 ppm/°C的CTE及吸湿后的翘曲（Warpage）变形；柔性显示器与电路需进行反复弯折（如10万次）后的变形恢复能力测试；光学元件要求表面在夹持力与热载荷下的面形变化小于波长级（纳米级）。

2.5 生物医疗器械

• 要求：生物相容性条件下的力学稳定性。骨科植入物（如脊柱融合器）需进行静态压缩、扭转及周期性载荷下的沉降与位移测试；心血管支架需评估径向压缩后的回弹率（抗塌陷能力）与疲劳耐久性。测试常在37°C的模拟体液环境中进行，遵循ISO 7206、ASTM F2077等标准。

3. 检测仪器的原理和应用

3.1 万能材料试验机

• 原理：通过伺服电机、液压或电液复合驱动加载框架，结合高精度力传感器和位移测量系统，实现对载荷和位移的闭环控制。

• 应用：执行静态的拉伸、压缩、弯曲、剪切测试，以及低周疲劳、蠕变测试。配备高低温箱、湿度箱可进行环境耦合试验。

3.2 动态力学分析仪

• 原理：对试样施加一个受控的正弦振荡应力/应变，测量材料响应的模量（储能模量、损耗模量）和阻尼随温度、频率或时间的变化。

• 应用：主要用于高分子材料、复合材料的玻璃化转变温度测定、粘弹性行为表征及低温抗冲击性能评估。

3.3 热机械分析仪

• 原理：在程序控温下，通过探头对试样施加微小恒定载荷，并利用高精度位移传感器测量试样尺寸随温度或时间的变化。

• 应用：精确测定材料的热膨胀系数、玻璃化转变温度、软化点，以及烧结、相变等过程中的尺寸变化。

3.4 数字图像相关系统

• 原理：非接触式光学测量技术。在试样表面制备散斑图案，通过两个或多个相机同步采集变形过程中的图像，利用相关算法计算全场三维位移和应变分布。

• 应用：适用于复杂几何形状、各向异性材料或极端环境下的全场变形测量，如裂纹尖端应变场、冲击变形过程、高温变形测量等。

3.5 激光干涉仪与全息仪

• 原理：利用激光的相干性，通过测量物体表面变形前后光波的相位变化，获得微小的面内或离面位移。

• 应用：用于纳米级到微米级的精密变形测量，如微电子元件热变形、薄膜残余应力分布、振动模态分析等。

3.6 坐标测量机与三维扫描仪

• 原理：通过接触式测头或光学非接触式扫描，获取物体表面的密集点云数据，与原始CAD模型进行比对。

• 应用：主要用于检测大型或复杂零部件（如汽车覆盖件、飞机蒙皮）在制造或加载后的宏观几何变形与装配偏差，精度可达微米级。
