氧化膜检测技术

1. 检测项目分类及技术要点

氧化膜检测旨在评估其物理、化学及电学性能，确保其满足特定工况要求。主要检测项目分类及技术要点如下：

1.1 厚度测量

• 技术要点：为最核心检测项目，直接关系膜的防护与功能性。测量须在膜层纯净、基体平整的典型区域进行，多点测量取平均值。需注意膜厚均匀性，边缘与中心区域常存在差异。

• 关键指标：平均厚度、最小厚度、厚度均匀性（标准偏差或极差）。

1.2 结构与形貌分析

• 技术要点：评估膜的致密性、连续性、结晶形态及与基体结合状况。膜层存在微裂纹、孔洞或剥落会显著降低性能。

• 关键指标：表面粗糙度（Ra, Rz）、孔隙率、晶粒尺寸、相组成、界面结合状态。

1.3 成分与化学状态分析

• 技术要点：确定膜的化学组成、元素分布及价态。杂质元素或非计量比化合物会影响膜层稳定性。

• 关键指标：元素种类及浓度、深度分布、氧化态（如Al₂O₃中的Al³⁺）、杂质含量。

1.4 力学性能测试

• 技术要点：评估膜层的机械强度及与基体的附着力，是判断其抗磨损、抗冲击能力的关键。

• 关键指标：显微硬度（HV）、膜基结合强度（划痕法、拉伸法）、耐磨性（摩擦系数、磨损率）。

1.5 耐腐蚀性能测试

• 技术要点：模拟服役环境，评估膜对基体的电化学保护能力。需严格控制测试溶液成分、温度、pH值及时间。

• 关键指标：盐雾试验（NSS, AASS, CASS）小时数、电化学参数（自腐蚀电位Ecorr、腐蚀电流密度Icorr、极化电阻Rp）、点滴试验时间。

1.6 电学与光学性能

• 技术要点：针对功能性氧化膜（如绝缘、介电、光学薄膜）的专项测试。

• 关键指标：介电常数、击穿电压、绝缘电阻、折射率、透光率、反射率。

2. 各行业检测范围的具体要求

不同应用领域对氧化膜的性能要求侧重点各异，检测标准与接受范围有严格规定。

2.1 航空航天

• 要求：极端环境下的高可靠性与长寿命。重点检测耐蚀性、抗高温氧化性及疲劳性能。

• 具体范围：

  • 厚度：硬质阳极氧化膜常为25-150 μm。

  • 盐雾试验：根据MIL-A-8625等标准，通常要求>336小时无基底腐蚀。

  • 结合力：划痕试验无膜层剥落。

2.2 微电子与半导体

• 要求：极高的纯度、均匀性及精确的电学性能。重点关注界面特性与缺陷。

• 具体范围：

  • 厚度：热氧化SiO₂膜可从数纳米至数百纳米，均匀性要求极高（±<5%）。

  • 介电性能：击穿场强通常需>10 MV/cm。

  • 缺陷密度：通过C-V或I-V曲线分析，界面态密度需低于10¹⁰ eV⁻¹cm⁻²。

2.3 汽车工业

• 要求：良好的耐腐蚀性与装饰性，兼顾成本效益。强调外观与耐磨性。

• 具体范围：

  • 厚度：铝轮毂阳极氧化膜通常≥15 μm。

  • CASS试验：装饰件通常要求>16小时。

  • 耐磨性：Taber磨耗试验，失重需符合相应企业标准。

2.4 建筑与建材

• 要求：优异的耐候性、抗紫外线性及长久的外观保持性。

• 具体范围：

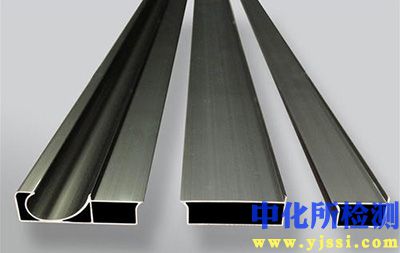

  • 膜厚：建筑铝型材阳极氧化膜国标（GB/T 5237.2）规定：室外用≥15 μm（AA15），室内用≥10 μm（AA10）。

  • 耐碱度：滴碱试验（10% NaOH）维持时间≥50秒（AA10级）。

  • 耐候性：氙灯老化试验数千小时后色差（ΔE）需在规定范围内。

2.5 生物医疗器械

• 要求：优异的生物相容性、耐体液腐蚀及特定表面特性。

• 具体范围：

  • 成分纯度：严格控制有毒元素（如Ni、Cr、V）的溶出。

  • 表面特性：特定的表面能、粗糙度以促进或抑制细胞黏附。

  • 耐蚀性：在模拟体液（如SBF）中的电化学腐蚀电流密度需极低。

3. 检测仪器的原理和应用

氧化膜检测需借助多种精密仪器，从宏观到微观进行综合分析。

3.1 厚度测量仪器

• 涡流测厚仪：原理：利用载流探头线圈在高频交变电流下产生电磁场，在导电基体（如铝、铜）的氧化膜中感应出涡流，涡流反作用使线圈阻抗变化，该变化与膜厚相关。应用：快速无损测量非铁磁性金属基体上非导电氧化膜的厚度（如铝阳极氧化膜）。

• X射线荧光光谱仪（XRF）：原理：用X射线激发膜层或基体中的原子产生特征X射线荧光，通过分析荧光能量和强度，计算膜厚与成分。应用：可测量多种金属基体上薄氧化膜的厚度（约数十纳米至数十微米）及成分，无损或微损。

• 椭偏仪：原理：测量偏振光在样品表面反射后偏振状态的变化，通过建模拟合得到膜厚与光学常数。应用：主要用于测量硅片上超薄氧化硅膜（1 nm至数微米）的精确厚度与折射率，精度可达亚纳米级。

3.2 形貌与结构分析仪器

• 扫描电子显微镜（SEM）：原理：利用聚焦电子束扫描样品表面，激发二次电子、背散射电子等信号成像。应用：观察氧化膜表面及截面的微观形貌、裂纹、孔隙、测量厚度。配备能谱仪（EDS）可进行微区成分分析。

• 原子力显微镜（AFM）：原理：通过探测探针与样品表面之间的原子力来成像。应用：在纳米尺度上定量分析氧化膜的三维表面形貌和粗糙度。

• X射线衍射仪（XRD）：原理：利用X射线在晶体物质中的衍射效应，分析衍射图谱。应用：确定氧化膜的结晶相组成、晶粒尺寸、结晶度及残余应力。

3.3 成分与化学态分析仪器

• X射线光电子能谱仪（XPS/ESCA）：原理：用X射线辐照样品，测量激发出的光电子动能，获得元素种类、含量及化学价态信息。应用：对氧化膜表面（深度约1-10 nm）进行元素成分和化学态（如区分Fe、FeO、Fe₂O₃、Fe₃O₄）的精确分析。

• 辉光放电光谱仪/质谱仪（GDOES/GDMS）：原理：利用辉光放电溅射样品表面，对激发出的原子或离子进行光谱或质谱分析。应用：对氧化膜进行从表面到基体的快速深度剖面分析，获得主要、次要及痕量元素的分布信息。

3.4 力学与腐蚀性能测试仪器

• 划痕试验机：原理：使用金刚石压头在逐渐增加载荷的条件下划过膜层，通过声发射、摩擦力的突变判断膜基结合失效的临界载荷（Lc）。应用：定量评价氧化膜与基体的结合强度。

• 电化学工作站：原理：通过设置电位/电流激励，测量氧化膜/电极在电解质溶液中的电流、电位响应。应用：进行动电位极化、电化学阻抗谱（EIS）等测试，精确评估氧化膜的耐腐蚀性能与缺陷密度。
