室温拉伸试验技术内容

1. 检测项目分类及技术要点
室温拉伸试验是测定材料在单向静轴向拉伸载荷下力学性能的基础方法。主要检测项目及技术要点如下：

• 强度指标：

  • 屈服强度：对于有明显屈服现象的材料（如低碳钢），测定上屈服强度（ReH）和下屈服强度（ReL）。技术要点在于控制加载速率，在预期屈服期间应变速率应保持恒定，通常标准规定为0.00025/s。

  • 规定塑性延伸强度（Rp）：适用于无明显屈服点的材料（如铝合金、高强度钢）。常用Rp0.2，即塑性延伸率达到0.2%时的应力。关键技术是使用引伸计精确测量非比例延伸，引伸计标距应不小于试样平行长度的1/2。

  • 抗拉强度（Rm）：试样在断裂前承受的最大工程应力。计算为最大力（Fm）除以试样原始横截面积（S0）。

• 塑性指标：

  • 断后伸长率（A）：断裂后标距的永久伸长量与原始标距（L0）的百分比。关键技术在于精确标记原始标距，并将断裂后的试样紧密对接后测量断后标距（Lu）。对于比例试样，原始标距通常为5.65√S0 或 11.3√S0（分别对应A5和A10）。

  • 断面收缩率（Z）：断裂后试样横截面积的最大缩减量（S0 - Su）与原始横截面积（S0）的百分比。需精确测量断裂处最小横截面积（Su）。

• 弹性指标：

  • 弹性模量（E）：应力-应变曲线在弹性变形阶段的比例系数。测定需高精度引伸计，并在规定的低应力范围内进行多次卸载-加载循环或采用逐步加载法，以减少测量误差。

• 试验过程控制要点：

  • 试样制备：取样方向（纵向、横向）、机加工精度（表面粗糙度通常Ra≤1.6μm）和尺寸公差必须符合标准（如GB/T 228.1、ISO 6892-1、ASTM E8/E8M）。

  • 速率控制：现代试验普遍采用应变速率控制（或应力速率控制）以获得可比性结果。弹性阶段应变速率通常为0.00007/s至0.00025/s，塑性阶段可转换至应变速率0.002/s以下或横梁位移速率控制。

  • 数据采集：强度性能测定应使用引伸计，并在达到规定塑性应变后移除。引伸计的精度等级应不低于1级。

2. 各行业检测范围的具体要求
不同行业因材料、构件及服役条件的差异，对拉伸试验有具体的附加要求。

• 金属材料（基础工业）：

  • 钢材：除常规性能外，常要求测定屈服平台长度、应变硬化指数（n值）和塑性应变比（r值，用于薄板）。管线钢等注重屈强比（ReL/Rm）。

  • 有色金属：铝、铜、钛及其合金更侧重于Rp0.2、Rp0.1的精确测定。对薄箔或细丝，可能采用特殊的夹持方法和引伸计。

• 航空航天：

  • 要求极为严格，材料覆盖高温合金、钛合金、超高强度钢等。试样制备需确保其代表部件最薄弱方向。常要求报告材料性能的统计学数据（如A-Basis，B-Basis）。试验过程需全程监控和记录，符合NADCAP等特殊认证要求。

• 汽车工业：

  • 重点关注板材的成形性能，除常规拉伸性能外，常配套进行成形极限图（FLD）测定。对高强度钢（HSS）、齐全高强钢（AHSS）要求精确测量其连续屈服特性及加工硬化行为。

• 建筑材料：

  • 钢筋：要求测定最大力总延伸率（Agt），因其更能反映带肋钢筋在构件中的变形能力。通常使用打点法或划线法手动测量。

  • 预应力钢绞线：测定整根钢绞线的最大力（Fm）、规定非比例延伸力（Fp0.2）和最大力总延伸率（Agt）。需使用特殊的楔形夹具，夹持长度不少于钢绞线公称直径的3倍。

• 高分子材料与复合材料：

  • 塑料：试验速率影响显著，标准速率通常为1 mm/min至50 mm/min。需测定拉伸模量、断裂强度及断裂应变。各向异性材料需区分不同方向的取样。

  • 纤维增强复合材料：测定纵向、横向拉伸强度及模量，试样需粘贴加强片以防止夹持处破坏。数据分散性较大，需足够数量的试样以获取有效统计结果。

3. 检测仪器的原理和应用

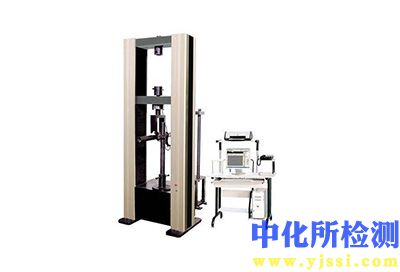

室温拉伸试验的核心仪器是电子万能材料试验机。

• 系统原理：

  • 加载框架：提供稳定的加载结构，分为单柱（载荷一般<10kN）和双柱（门式，载荷可达数百kN至数千kN）。

  • 驱动系统：采用伺服电机通过减速箱驱动滚珠丝杠，精确控制横梁上下移动，实现载荷的施加。

  • 测力系统：核心为负荷传感器，基于电阻应变原理，将载荷信号转换为电信号。精度等级通常为0.5级或1级。

  • 变形测量系统：接触式引伸计是标准配置，包括轴向引伸计和横向引伸计（用于测量泊松比）。基于应变计或LVDT原理，直接夹持在试样标距段，测量最真实的变形。视频引伸计（非接触）适用于小试样、易滑移或高温等特殊场合。

  • 控制系统与软件：核心是闭环伺服控制器。软件实现试验参数的设置、多种控制模式（位移、应变、应力）的切换、数据的实时采集、处理（自动计算各项性能指标）、曲线绘制及报告生成。

• 关键附件与应用：

  • 夹具：根据试样类型选择，如平口楔形夹具（通用金属板棒）、螺纹夹具、线材专用夹具、气动或液压夹具（用于快速夹持或复合材料）。

  • 数据采集与处理：现代系统可同步采集载荷、位移、多个引伸计信号，并自动判定屈服点、计算模量。软件需符合相关标准对计算方法和数据修约的要求。

  • 安全装置：包括紧急停止按钮、横梁行程限位开关、过载保护等，确保试验安全。

• 校准与验证：

  • 试验机需定期进行力值、速度和变形测量系统的校准，遵循JJG 139或ISO 7500-1标准。

  • 日常验证使用标准参考材料（如已知力学性能的标准试样）进行核查，确保测试系统整体精度。
