光损耗测试技术内容

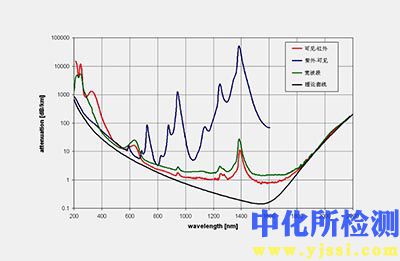

光损耗测试是评估光传输系统性能的核心环节，其目的是量化光信号在特定路径上的功率衰减。总插入损耗是链路中各组件（光纤、连接器、熔接点等）损耗的矢量和，通常以分贝(dB)表示。

1. 检测项目分类及技术要点

光损耗测试主要分为两类：单端测试（光时域反射仪法）和双端测试（插入损耗法/光损耗测试集法）。

1.1 单端测试 - 光时域反射仪法

• 原理： OTDR通过向光纤发射高功率光脉冲，并分析后向散射光（瑞利散射）和反射光（菲涅尔反射）的时延与强度，生成光纤的损耗-距离曲线（迹线）。

• 技术要点：

  • 动态范围： 决定OTDR能够测量的最大损耗和最长距离。测试时应选择动态范围大于待测光纤总损耗5-8 dB的OTDR。

  • 脉冲宽度： 影响距离分辨率和事件盲区。短脉冲（如10 ns）用于分辨近端密集事件，长脉冲（如1 μs）用于长距离测试和减少噪声。

  • 波长： 需根据系统工作波长选择（如1310 nm， 1550 nm， 1625 nm， 或双波长/三波长测试）。1550 nm对弯曲敏感，常用于检测宏弯损耗。

  • 事件盲区与衰减盲区： 盲区内无法准确测量。需使用“发射光纤”或“接收光纤”来消除近端反射盲区的影响。

  • 曲线分析： 包括两点法（测量两点间衰减）、LSA法（最小二乘法拟合）用于计算段平均损耗，以及识别和定位连接点、熔接点、断裂点等事件。

• 优势： 单端操作，可定位故障点，提供全长衰减分布。

• 局限： 存在盲区，近端和远端事件测量精度受脉冲宽度影响，不能直接提供与系统实际运行完全等效的端到端总损耗。

1.2 双端测试 - 插入损耗法

• 原理： 使用经过校准的稳定光源和光功率计，直接测量被测链路（光纤）接入前后接收到的光功率差值，即为链路的插入损耗。

• 技术要点：

  • 参考值设定： 测试前必须用参考跳线建立“测试参考平面”（0 dB基准），这是保证结果准确的关键步骤。方法包括单跳线法（针对MPO等多芯连接器）和三跳线法（针对单芯LC/SC等连接器）。

  • 光源特性： 光源波长、光谱宽度及稳定性需符合标准。通常使用LED（多模）或激光器（单模）。

  • 测试方向： 损耗具有方向性，特别是对于多模光纤。需进行双向测试（从A到B和从B到A），取算术平均值作为最终结果。

  • 测试条件： 必须使用与系统传输类型（模式）相匹配的注入条件。对于多模光纤，需使用芯轴卷绕法或限制注入法来滤除高阶模，实现稳态模式分布。

• 优势： 直接测量端到端总损耗，结果与系统实际性能高度一致，是验收测试的黄金标准。

• 局限： 无法定位链路中的具体故障点，需要两端接入设备及人员协作。

2. 各行业检测范围的具体要求

不同行业和应用场景对光损耗的容忍度有严格标准。

2.1 电信/核心干线网络

• 标准： 遵循ITU-T G.652.D， IEC， Telcordia GR-20等。

• 要求： 最为严苛。单模光纤链路在1310 nm和1550 nm窗口的总插入损耗必须低于设计预算。典型要求：熔接点损耗 ≤ 0.05 dB/个，连接器对损耗 ≤ 0.35 dB/个。全程OTDR曲线应平滑，无明显非反射事件或异常反射峰。

2.2 数据中心与局域网

• 标准： 主要遵循TIA-568.3-D， ISO/IEC 11801-1。

• 要求：

  • 多模光纤（OM3/OM4/OM5）： 在850 nm和1300 nm测试。信道（含连接器）损耗有明确限值，如850 nm下OM4的100米信道损耗需≤1.5 dB。

  • 单模光纤（OS2）： 在1310 nm和1550 nm测试。连接器损耗通常要求≤0.35 dB。

  • 极性验证： 并行光纤（如MPO）的极性测试是必须项目。

  • 强调端面洁净度检测，这是数据中心高可靠性运维的首要步骤。

2.3 光纤到户网络

• 标准： 遵循ITU-T G.657， G.984， 国内YD/T 1636等。

• 要求： 关注全程（OLT至ONU）总预算损耗。入户段弯曲不敏感光纤的宏弯损耗是测试重点（如绕径10 mm一圈，在1550 nm下损耗增加应小于0.1 dB）。连接器损耗要求相对宽松，但通常仍需≤0.5 dB。

2.4 有线电视与广播

• 标准： 遵循SCTE等。

• 要求： 系统对反射损耗（ORL）要求极高（通常>55 dB），以减小模拟信号失真。因此，除插入损耗外，需专门进行ORL测试。连接器端面质量和清洁度至关重要。

2.5 工业与特殊环境（电力、交通、军工）

• 要求： 除常规损耗要求外，重点测试环境性能。需在高温、低温、振动、湿热等条件试验后复测损耗变化，确保其稳定性。抗辐照光纤需测试辐照条件下的附加损耗。

3. 检测仪器的原理和应用

3.1 光时域反射仪

• 原理： 基于光时域反射测量法（见1.1）。

• 应用： 光纤制造、工程竣工、故障定位、链路周期性维护。高级OTDR具备自动事件分析、光纤端面识别、PON网络测试等功能。

3.2 光损耗测试集

• 组成： 稳定光源和光功率计。

• 原理： 光源提供恒定功率和波长的光信号；功率计作为接收端，测量经过被测链路后的光功率，计算差值（见1.2）。

• 应用： 光纤链路验收测试的首选方法。与光纤识别器、可视故障定位仪（红光笔）配合使用，进行快速排查。

3.3 可视故障定位仪

• 原理： 发射高强度可见光（通常为红光650 nm）进入光纤。

• 应用： 快速识别光纤通断、寻找宏观弯曲、定位连接点。无法定量测量损耗。

3.4 光纤端面检测仪

• 原理： 采用光学放大成像（100x-400x）或数字视频分析技术，对连接器端面进行二维/三维扫描。

• 应用： 依据IEC 61300-3-35标准，对端面划痕、凹坑、污染进行定性或定量分析（如自动划痕检测）。是保障低损耗连接的基础工具。

3.5 回波损耗测试仪/ORL模块

• 原理： 使用连续波反射计或OTDR的反射测量功能，测量反射光功率与入射光功率之比。

• 应用： 对高速、模拟及高功率激光系统进行反射性能评估，确保系统稳定。

测试数据可靠性的通用要求：

• 所有仪器必须定期使用可溯源至国家/国际标准的标准器具（如校准过的光功率计、损耗标准器等）进行校准。

• 测试需选用与被测光纤类型、芯径、数值孔径匹配的测试跳线及适配器。

• 环境条件（温度、湿度）需记录，结果需按标准格式（如“.sor”文件）保存以备审核。
