风掀试验技术规范

风掀试验，亦称抗风揭试验或抗风掀性能测试，是通过模拟自然风中产生的脉动风压、负压及动态载荷，评估屋面系统、幕墙系统、光伏组件等建筑围护结构在风荷载作用下抵抗破坏、保持结构完整性的能力。其核心在于重现风荷载的动态特性，而非仅施加静态压力。

1. 检测项目分类及技术要点

风掀试验主要分为静态压力测试与动态风载测试两大类，后者更能真实反映实际风害作用机理。

• 1.1 静态压力测试

  • 技术要点：依据标准（如UL 580、ASTM E1592）对试样施加恒定的负压，并维持规定时间。主要用于评估系统在稳定风压下的基本抗变形和抗破坏能力。

  • 关键参数：设计风荷载、安全系数、压力等级（如I级至IV级）、持压时间（通常为1分钟至1小时不等）。

  • 评估指标：试件是否出现固定件松脱、构件断裂、覆盖层撕裂、支撑结构失稳等失效模式。

• 1.2 动态风载测试

  • 技术要点：模拟真实风场的波动特性，是当前评估抗风掀性能的主流和更严格的方法。主要遵循UL 580、ASTM D7158、FM 4474、TAS 125(Florida)等标准。

  • 技术流程：

    1. 正负压脉冲序列：施加一系列正弦波或方波压力脉冲，正负压交替，模拟风掠过结构时产生的涡旋脱落和压力波动。

    2. 压力等级递增：从较低压力水平开始，按标准规定的阶梯逐步增加压力峰值，直至达到目标压力或试件破坏。

    3. 循环次数：每个压力等级下施加数千次至数万次不等的循环，以模拟风暴的持续时间和疲劳效应。

  • 失效判据：试验过程中及结束后，检查试件是否出现以下情况：紧固件从基层中拔出或松动；金属板、卷材、光伏板等覆盖层与支撑结构的分离；板材的屈曲、撕裂或接缝开裂；任何导致系统完整性丧失的永久性变形或破坏。

• 1.3 技术要点补充

  • 边界条件模拟：试件安装必须精确模拟实际工程中的边界固定条件和支撑间距。

  • 密封与压力箱：试件被安装在特制的加压箱上，周边需严格密封，确保压力有效作用于测试区域。

  • 监测：全程需监测压力曲线、试件位移、应变，并使用高速摄像机记录可能的瞬间失效过程。

2. 各行业检测范围的具体要求

• 2.1 建筑屋面系统

  • 金属屋面：重点关注板型、固定方式（螺钉固定、立边咬合、夹扣等）、固定件间距、基层结构。标准如UL 580、FM 4471。测试需涵盖屋面板、保温层、防潮层等整个系统。

  • 单层卷材屋面：评估卷材机械固定、满粘或压铺系统的抗风揭能力。标准如FM 4474、ANSI/SPRI RP-4。重点关注粘结强度、固定件密度和抗疲劳性能。

  • 沥青瓦屋面：评估瓦片在动态风载下的抗掀拉和抗撕裂性能，以及粘结条的有效性。标准如UL 997、ASTM D7158。

• 2.2 建筑幕墙及外墙系统

  • 幕墙单元：测试整体单元或典型板块在风压下的结构性能、层间位移适应性和气密、水密性是否受损。标准如AAMA 501.1。

  • 金属复合板、石材/陶板幕墙：重点关注面板与龙骨连接件的强度、柔性及长期动载下的疲劳性能。

• 2.3 光伏发电系统

  • BAPV（附着式光伏）：测试光伏组件、夹具、导轨及与屋面连接的整体系统抗风能力。需考虑组件自身强度、夹具抓握力及对屋面原有防水层的影响。标准如UL 61730、IEC 61215中包含的机械载荷测试，但更严格的专项风掀测试常参考UL 580或ASTM E1592/E1592M的修改版。

  • BIPV（建筑一体化光伏）：作为建筑围护结构的一部分，其测试要求与对应屋面或幕墙系统标准结合，评估其双重功能完整性。

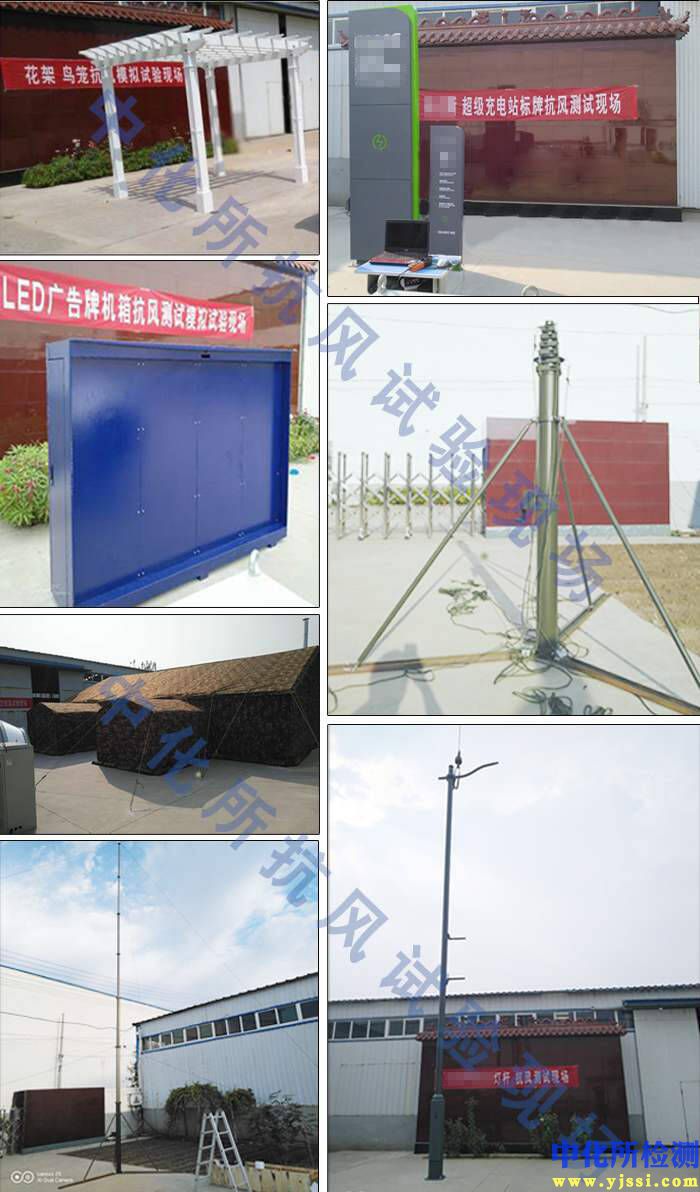

• 2.4 其他领域

  • 膜结构：评估膜材强度、索网支撑体系及边界锚固在动态风压下的稳定性。

  • 户外广告牌、通讯天线罩：评估其结构在风载下的整体抗倾覆和局部抗撕裂能力。

3. 检测仪器的原理和应用

风掀试验的核心设备是风压箱-真空系统-控制系统一体化装置。

• 3.1 主要仪器构成与原理

  • 风压箱（试验箱）：

    • 原理：一个具有足够刚度的密闭箱体，用于安装试件作为其一壁。通过改变箱内气压，在试件内外表面产生压力差。

    • 应用：尺寸需满足标准要求的最小测试面积（如UL 580要求至少≥7.3m²）。箱体配备安全阀和泄压口。

  • 压力生成与控制系统：

    • 原理：采用大流量离心风机或涡轮风机配合可调进气阀、排气阀来快速改变箱内压力。动态测试时，通过伺服控制系统或高速气动阀，依据预设程序精确控制压力波形（正弦波、方波等）、频率、振幅和循环次数。

    • 应用：系统需能产生高达±10 kPa以上（对应极强风荷载）的压力，并实现高频（可达5Hz以上）的压力切换。

  • 压力监测系统：

    • 原理：使用高精度、高响应速度的差压传感器（通常精度优于±0.5% FS），实时测量并反馈箱内相对于外界大气的压力值。

    • 应用：传感器信号直接馈入控制系统，形成闭环控制，确保压力曲线与标准程序一致。

  • 数据采集与记录系统：

    • 原理：同步采集压力、位移（激光位移计、LVDT）、应变（应变片）等信号，并记录高速摄像数据。

    • 应用：用于监测试件响应，分析失效过程，并生成符合标准要求的测试报告。

• 3.2 仪器应用关键

  • 校准：整个压力测量系统需定期进行静态和动态校准，确保数据准确可靠。

  • 安全防护：试验箱需有防爆设计或远程操作功能，以防止试件突然破坏产生的碎片伤害。

  • 程序输入：严格将标准规定的压力-时间历程曲线（如FM 4474的特定波形和循环表）输入控制系统。

通过上述系统的协同工作，风掀试验能够科学、定量地评估建筑围护结构在模拟风灾条件下的性能，为工程设计、产品认证和标准制定提供关键数据支撑。
