材料断丝检测技术内容

一、 检测项目分类及技术要点

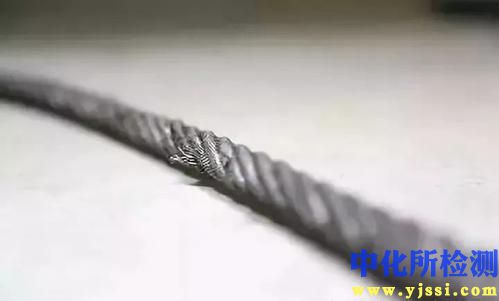

断丝检测核心目标是识别和定位金属丝、缆、绳、编织网等材料中单股或多股钢丝的断裂、严重磨损或腐蚀缺陷。根据检测原理和对象，主要分为以下几类：

1. 磁性检测法

• 原理：利用铁磁性材料的磁特性。对被检件进行磁化，断丝处形成漏磁场，通过磁敏感元件（如霍尔传感器、磁通门、感应线圈）捕获信号。

• 技术要点：

  • 磁化方式：采用轴向通电法或穿过式线圈法，确保材料达到近饱和磁化状态，以产生足够强的漏磁场。

  • 信号处理：断丝信号为陡峭的脉冲峰，需通过滤波算法（如带通滤波、小波变换）抑制由材料不均匀、抖动引起的背景噪声。

  • 量化评估：信号幅值与断丝截面损失率、断口宽度及深度相关。需建立标定曲线，实现断丝根数和严重程度的半定量评估。

  • 退磁：检测后必须进行有效退磁，防止剩磁影响后续使用。

2. 涡流检测法

• 原理：适用于导电材料。激励线圈产生交变磁场，在材料表面感应出涡流；断丝缺陷会扰动涡流场，导致检测线圈的阻抗或感应电压发生变化。

• 技术要点：

  • 频率选择：采用较高频率（通常数十kHz至数MHz），以提高对表面及近表面断丝的灵敏度，但穿透深度有限。

  • 探头设计：多采用差动式探头，有效抑制提离效应和材料缓慢变化的干扰，突出缺陷信号。

  • 相位分析：通过分析信号相位角，可一定程度上区分断丝缺陷与磨损、腐蚀等体积型损伤。

3. 视觉检测法

• 原理：利用高分辨率线阵或面阵CCD/CMOS相机，结合特定光源（如LED平行背光、同轴光）获取材料表面图像，通过图像处理算法识别断丝。

• 技术要点：

  • 成像系统：需保证高分辨率（通常要求像素尺寸小于丝径的1/3）和均匀稳定的照明，以获取高对比度图像。

  • 核心算法：采用边缘检测（如Canny算法）、骨架提取、模板匹配或基于深度学习的语义分割（如U-Net模型）来识别丝股的连续性中断。

  • 三维补充：对于复杂编织结构，可结合激光三角测量或结构光技术，获取深度信息以识别被遮挡的断丝。

4. 声发射/振动检测法（在线监测）

• 原理：在材料承受载荷（工作或测试载荷）时，断丝发生瞬间会释放弹性波（声发射）。通过布置在结构上的高灵敏度压电传感器捕捉该应力波信号。

• 技术要点：

  • 事件定位：采用时差定位法，通过多个传感器接收到信号的时差，可对断丝发生位置进行空间定位。

  • 模式识别：断丝信号具有特定的幅值、能量、频率和上升时间特征，需与摩擦、撞击等噪声信号进行区分。

  • 门槛值设定：需根据背景噪声水平动态调整检测门槛，以兼顾灵敏度与抗干扰性。

二、 各行业检测范围的具体要求

不同行业因材料规格、运行工况和安全标准不同，对断丝检测的具体要求存在显著差异。

1. 起重与电梯行业（钢丝绳）

• 标准依据：参照GB/T 21837-2008《起重用钢丝绳检验和报废实用规范》、ISO 4309等。

• 检测要求：

  • 检测位置：重点关注频繁弯曲段（如滑轮、卷筒区域）、固定端附件及均衡装置处的绳段。

  • 报废基准：通常以给定捻距内（如6倍绳径长度）的可见断丝数作为主要报废判据。例如，对于交互捻6股钢丝绳，一个捻距内断丝数达到钢丝总数10%时需报废。

  • 在线监测：鼓励在重要起重机械或电梯上安装在线断丝监测系统，实现实时预警。

2. 矿山与索道运输（矿井提升绳、客运索道缆）

• 标准依据：遵循矿山安全规程、特种设备安全技术规范及EN 12927等标准。

• 检测要求：

  • 高可靠性：因涉及生命安全，检测需具有极高的检出率和可靠性，通常要求检出直径≥0.5mm的断丝，漏检率低于0.1%。

  • 腐蚀与断丝复合评估：矿井环境恶劣，需检测设备能区分断丝信号与严重腐蚀引起的散乱信号，并评估其综合损伤。

  • 定期强制检测：客运索道承载索、牵引索等需按规定周期（如每年）进行离线或在线精密检测，并出具权威报告。

3. 桥梁与建筑结构（预应力钢绞线、缆索）

• 标准依据：参考JT/T 694-2007《悬索桥主缆系统防腐涂装技术条件》、FIP recommendations等。

• 检测要求：

  • 局部与整体结合：需结合磁通检测法进行全长度整体损伤评估，并结合涡流或视觉法对锚固区等关键部位进行局部精细检测。

  • 深部断丝检测：对于带有厚层防护套的缆索，要求检测技术具备一定的穿透能力（磁法为主）。

  • 长期健康监测：将断丝监测作为结构健康监测（SHM）系统的重要组成部分，监测断丝随时间和载荷的扩展情况。

4. 军工与航空航天（特种金属编织网、缆绳）

• 检测要求：

  • 微型化与高精度：丝径可能细至0.05mm，要求检测系统具有极高的空间分辨率和信噪比。

  • 复杂结构适应：能检测三维编织、多层编织等复杂构型的断丝缺陷。

  • 材料多样性：需适应高强度合金、钛合金等多种铁磁及非铁磁性材料。

三、 检测仪器的原理和应用

检测仪器根据原理集成化，分为便携式、在线式和实验室专用系统。

1. 磁性检测仪器（主流设备）

• 原理：仪器核心为磁化器和传感器阵列。永久磁铁或电磁铁构成磁路，使被测区段饱和磁化。断丝处的漏磁场被周向均布的多个霍尔元件同步采集。

• 典型应用：

  • 便携式钢丝绳探伤仪：用于定期巡检。仪器卡钳式环抱钢丝绳，手动或电机驱动爬行，实时显示并记录“LF”（局部缺陷，即断丝）信号和“LMA”（金属横截面积损失）曲线。通过蓝牙或Wi-Fi与终端连接，生成检测报告。

  • 在线实时监测系统：传感器模块固定安装在关键位置（如卷筒前），对运行中的钢丝绳进行不间断检测。数据通过工业总线传输至上位机，实现超限报警、损伤趋势分析和寿命预测。

2. 涡流检测仪器

• 原理：仪器由振荡器、探头、信号调理电路和显示器组成。振荡器产生高频电流激励探头线圈，探头拾取的阻抗变化经放大、相敏检波后，转化为幅度和相位信号。

• 典型应用：

  • 表面断丝与锈蚀检测仪：主要用于电梯钢丝绳、小型缆索的表面状态检测。探头非接触扫描，对油污不敏感，能有效检出表面细小的断丝头和早期锈蚀坑。

3. 机器视觉检测系统

• 原理：系统由光源、高速相机、图像采集卡和工控机（含处理软件）组成。相机在触发控制下连续采集材料图像，软件实时处理并判断。

• 典型应用：

  • 金属丝网/编织带在线检测系统：集成于生产线，在材料高速行进中（速度可达数米/秒）进行100%表面检测，准确标记断丝位置并触发分拣或报警。尤其适用于非铁磁性材料的检测。

4. 声发射监测系统

• 原理：系统由声发射传感器、前置放大器、数据采集卡和分析软件组成。传感器捕获宽频带应力波信号，经放大、滤波、A/D转换后，由软件提取特征参数并识别断丝事件。

• 典型应用：

  • 桥梁缆索、大型压力容器在线监测：在结构关键部位永久性安装传感器网络，长期监听断丝等活性缺陷的发生与扩展，用于安全预警和完整性评估。

数据与性能指标参考：

• 检测精度：优质磁性检测仪可检出最小深度约0.2mm的断口，断丝根数判准率≥95%。

• 检测速度：便携式仪器爬行速度通常为0.1-2 m/s；在线视觉系统检测速度可达10 m/s以上。

• 适用丝径范围：磁性法通常覆盖φ3mm - φ200mm；高精度视觉系统可检测φ0.05mm以上的细丝。
