胀破强度测试

胀破强度是评估纺织品、无纺布、皮革、纸张及复合材料等柔性片状材料在垂直方向上承受多向均衡扩张应力能力的物理机械性能指标。该测试模拟材料在实际使用中受到复杂应力的状态，其结果比单向拉伸测试更能综合反映材料的强韧性和均匀性。

一、 检测项目分类及技术要点

胀破强度测试主要分为两类：液压法和气压法。其核心原理相同，区别在于施力介质。

1. 液压胀破测试

   • 技术要点：将试样夹持在可延伸的弹性膜片上，液压油作为传压介质，在膜片下方持续施压。压力通过膜片和液压油均匀作用于试样，使其膨胀直至破裂。

   • 测试参数：

     • 胀破强度：试样破裂瞬间记录的最大压力值，单位为千帕（kPa）或兆帕（MPa）。这是核心指标。

     • 胀破高度/扩张度：试样中心点从开始膨胀至破裂时的垂直位移，单位为毫米（mm）。反映材料在断裂前的延展性。

     • 胀破时间：通常标准要求在20±5秒内使试样破裂，以确保测试速率的一致性。

   • 关键要求：

     • 弹性膜片：需使用标准厚度的橡胶膜片，其本身具有足够的弹性强度和耐疲劳性，测试前需校准膜片压力（在无试样状态下使其达到标准膨胀高度所需的压力），该值通常需小于胀破强度的10%，并在结果中予以扣除。

     • 试样夹持：必须确保试样被均匀牢固夹紧，无滑动或局部应力集中。夹持环的内径为标准尺寸（如Φ30.5±0.05mm，ISO 13938-1；Φ31.5±0.05mm，ASTM D3786/D3786M）。

     • 试样数量：通常至少测试5个有效样本，结果取算术平均值。

2. 气压胀破测试

   • 技术要点：原理与液压法相似，但使用压缩空气作为施力介质。由于气体可压缩，其控制精度和安全性要求更高，通常用于测试胀破强度较低的材料。

   • 技术要点差异：气压法设备通常更易维护（无油液），但测试范围相对较低，且对试样破裂瞬间的压力捕捉灵敏度要求高。校准和测试需严格遵循气压法的专属标准。

二、 各行业检测范围的具体要求

不同行业和应用领域对胀破强度的性能要求和测试标准存在差异。

1. 纺织行业：

   • 适用范围：机织物、针织物、非织造布、产业用纺织品等。

   • 核心标准：

     • ISO 13938-1 (液压法) / ISO 13938-2 (气压法)：国际通用标准。

     • ASTM D3786/D3786M (液压法) / ASTM D3787 (气压法)：美国材料与试验协会标准。

     • GB/T 7742.1 (液压法) / GB/T 7742.2 (气压法)：中国国家标准，等效采用ISO标准。

   • 特殊要求：针织物、弹性织物及部分非织造布更适用于胀破测试，因其能更好反映多向受力性能。对于高强工业用布（如土工布、篷盖布），常规定胀破范围（如~5000 kPa）可能不足，需使用高压型号仪器。

2. 皮革行业：

   • 适用范围：鞋面、服装、家具用皮革。

   • 核心标准：ISO 3378（规定使用液压法，夹持环内径为Φ31.5mm）。

   • 特殊要求：关注皮革的柔韧性与强度的结合。测试前试样需在规定温湿度环境下进行状态调节（如20±2°C，65±4% RH，至少48小时）。

3. 造纸行业：

   • 适用范围：包装纸、纸板、高强度纸袋纸等。

   • 核心标准：ISO 2758 (纸) / ISO 2759 (纸板)，通常使用液压法。

   • 特殊要求：纸板的胀破强度是评价其包装耐破损性能的关键指标，结果常以“千帕”表示，并与定量结合分析。测试面积通常较大（如Φ31.5mm）。

4. 复合材料与薄膜行业：

   • 适用范围：柔性复合材料、涂层织物、高分子薄膜。

   • 特殊要求：材料可能具有极高的强度或极大的延伸率。需根据预期强度选择仪器量程，并确保膜片校准准确。对于高延伸率材料，胀破高度的测量尤为重要。

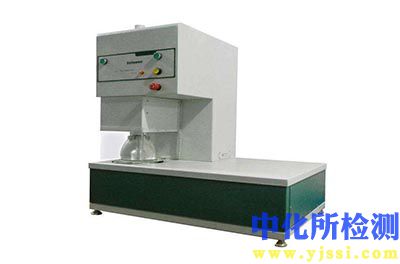

三、 检测仪器的原理和应用

1. 仪器基本结构：

   • 主机框架：提供刚性支撑和夹持系统。

   • 压力发生系统：液压型为电机驱动的液压泵、油缸和精密控制阀；气压型为空气压缩机、储气罐及精密调压阀。

   • 测试腔：包括上下夹持环（通常下夹持环与膜片室相连）和弹性膜片。

   • 压力传感器：高精度传感器，实时监测并传输测试腔内的压力信号。

   • 位移传感器：通常为光电或电感式，用于测量膜片/试样的膨胀高度。

   • 控制系统与软件：控制测试速率（如加压体积流量）、实时采集压力-位移数据、绘制曲线、计算并输出结果（胀破强度、胀破高度、胀破时间等）。

2. 工作流程：

   • 准备：安装合适量程的膜片，进行膜片压力校准。将试样平整置于膜片上，闭合夹持环至规定扭矩。

   • 测试：启动测试，液压油或压缩空气被泵入膜片下方腔体，以恒定速率（如100±10 cm³/min，ISO标准）推动膜片和试样向上膨胀。

   • 数据采集：系统同步记录压力（P）和位移（H），形成P-H曲线。

   • 终点判断：试样破裂瞬间压力骤降，系统捕获最大压力值为胀破强度，对应位移为胀破高度。

   • 结果处理：软件自动扣除预设的膜片压力，计算出最终有效值。多次测试后，提供平均值、标准差、变异系数等统计结果。

3. 应用要点：

   • 仪器选型：根据材料预期强度和延伸率选择合适量程（如0-5 MPa, 0-10 MPa）和类型（液压/气压）。液压法适用于更广的强度范围（尤其高强材料），气压法更适用于轻薄柔软材料。

   • 校准与验证：定期使用标准测压仪对压力传感器进行力学校准；使用标准高度块或量规校准位移传感器；使用标准薄膜或参考材料验证整体测试精度。

   • 安全与维护：高压测试时需有安全防护罩。液压设备需定期更换液压油并排气，保持系统清洁。膜片为耗材，出现疲劳变形或损伤需立即更换。
