局部腐蚀分析技术

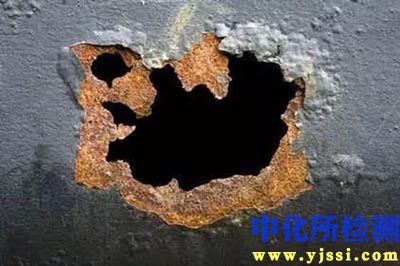

局部腐蚀是材料在特定环境条件下，表面局部区域发生的集中腐蚀破坏，其速率远高于其余表面，危害性极大。分析工作需系统性地从宏观到微观，结合多种技术手段。

1. 检测项目分类及技术要点

局部腐蚀分析可分为无损检测、现场检测、实验室表征三类。

1.1 无损检测 (NDT)
旨在发现和表征已存在的腐蚀缺陷，不破坏材料结构。

• 渗透检测 (PT)： 用于发现开放至表面的裂纹、点蚀、应力腐蚀裂纹（SCC）等。技术要点在于清洁、渗透、显像剂的正确选择与处理，灵敏度高，但仅适用于非多孔性材料表面。

• 涡流检测 (ECT)： 适用于导电材料。通过探头线圈阻抗变化检测近表面缺陷。技术要点包括频率选择（高频检测表面裂纹，低频检测皮下缺陷）、探头设计与校准。对裂纹、点蚀深度评估有效。

• 超声检测 (UT)： 特别是相控阵超声（PAUT）和衍射时差法超声（TOFD）。用于检测内部腐蚀、壁厚减薄、分层及裂纹。技术要点在于探头角度、频率选择及对复杂信号（如点蚀群信号）的识别与分析。厚度测量精度可达±0.1 mm。

• 射线检测 (RT)： 计算机断层扫描（工业CT）可提供腐蚀缺陷的三维形貌与尺寸信息，特别适用于评估点蚀深度、分布及内部结构的腐蚀状况。技术要点在于能量、焦距选择和图像对比度解析。

1.2 现场检测与监测
旨在评估腐蚀活性和速率，常在设备运行状态下进行。

• 腐蚀挂片： 最直接的方法。通过测量暴露一定周期后试样的失重和观察局部腐蚀形貌，计算平均腐蚀速率，并统计点蚀密度与最大点蚀深度。技术要点在于挂片材质、表面处理与环境代表性，以及暴露周期的科学设计。

• 电化学噪声 (EN)： 通过监测腐蚀过程中自发的电位和电流波动，评估局部腐蚀（如点蚀、SCC）的引发与再钝化行为。技术要点在于三电极系统的屏蔽、数据采样频率（通常1-10 Hz）及噪声电阻（Rn）与谱噪声电阻（Rsn）的解析。

• 线性极化电阻 (LPR) 与电化学阻抗谱 (EIS)： LPR用于快速测量瞬时腐蚀速率，但对局部腐蚀不敏感。EIS通过分析宽频率范围（如10^5 Hz 到 10^-3 Hz）的阻抗响应，可区分均匀腐蚀与局部腐蚀过程，并评估涂层下腐蚀或钝化膜稳定性。技术要点在于等效电路模型的正确构建与参数解析。

• 场图像技术 (FSM)： 通过安装在结构表面的电极阵列，测量电位场变化，实现对局部腐蚀（如焊缝腐蚀、点蚀）的在线定位与半定量监测。技术要点在于传感器网络布置与背景电流干扰的排除。

1.3 实验室微观表征与分析
旨在揭示腐蚀机理、产物成分及微观结构影响。

• 宏观与微观形貌观察：

  • 体视显微镜/光学显微镜： 初步观察腐蚀形貌、测量点蚀直径与密度。

  • 扫描电子显微镜 (SEM)： 高分辨率观察腐蚀产物形貌、裂纹扩展路径（穿晶/沿晶）、蚀坑底部形态。配合能谱仪（EDS）进行微区成分分析。

• 腐蚀产物分析：

  • X射线衍射 (XRD)： 确定腐蚀产物的物相组成，区分如Fe2O3、Fe3O4、FeOOH等不同氧化物，对理解腐蚀环境至关重要。

  • X射线光电子能谱 (XPS)： 分析腐蚀产物表面（几个纳米深度）的元素化学态，如Fe、Cr、Ni的氧化态，检测Cl、S等有害元素的富集。

• 材料微观结构分析：

  • 金相分析： 揭示腐蚀与显微组织（如晶界、第二相、夹杂物）的关系。例如，观察晶间腐蚀、硫化物夹杂引发的点蚀起源。

  • 电子背散射衍射 (EBSD)： 分析晶粒取向、应变分布与局部腐蚀（如SCC）萌生位置的相关性。

2. 各行业检测范围的具体要求

2.1 石油化工与能源行业

• 炼化装置： 重点检测高温高压环境下的炉管、转化炉管、常减压塔顶系统的均匀腐蚀、高温氧化、硫腐蚀、环烷酸腐蚀及连多硫酸应力腐蚀开裂。要求定期进行UT测厚、RT检测，对奥氏体不锈钢设备停工期间需进行连多硫酸SCC专项检测（PT+金相）。

• 油气输送管道： 重点关注内壁CO2/H2S腐蚀、细菌腐蚀及外壁土壤腐蚀与应力腐蚀开裂。检测范围包括智能内检测（漏磁/超声）、密间隔电位测量（CIPS）与直流电压梯度（DCVG）检测外涂层缺陷，以及开挖后的坑深测量（按ASTM G46标准进行统计）和SCC裂纹检测（UT、ECT）。

• 核电： 对一回路压力边界、蒸汽发生器传热管，需严格监测应力腐蚀开裂（PWSCC）、腐蚀疲劳及辐照促进应力腐蚀开裂。要求采用高频ECT、PAUT进行在役检查，实验室分析需使用高分辨率TEM和原子探针层析技术分析晶界成分变化。

2.2 航空航天工业

• 飞机结构： 重点关注铝合金结构的点蚀、晶间腐蚀、剥蚀以及高强度钢的应力腐蚀开裂。检测范围包括日常目视检查、对关键连接部位、舱底区域的定期NDT（如ECT、高频涡流用于多层结构）。修理评估需按标准（如ASTM B928）进行剥落腐蚀敏感性测试。

• 发动机部件： 监测涡轮叶片、压气机盘的高温氧化、热腐蚀（硫酸盐/钒酸盐）及腐蚀疲劳。要求使用复型技术在不分解部件的情况下检查表面状态，结合SEM/EDS分析沉积盐成分。

2.3 海洋工程与船舶

• 海洋平台与船舶壳体： 重点检测海水腐蚀、冲刷腐蚀、异种金属接触腐蚀及海洋大气区的点蚀。水下部分定期进行水下UT测厚、电位测量（参比电极）。对牺牲阳极/外加电流阴极保护系统的有效性进行连续监测。对焊接接头、压载舱需重点检查疲劳裂纹与腐蚀协同作用。

• 海水管路系统： 检测铜合金的海水腐蚀、不锈钢的点蚀和缝隙腐蚀。要求定期进行管内窥镜检查、UT测厚，并对冷却水进行微生物含量（SRB等）监测。

2.4 基础设施（桥梁、钢筋混凝土）

• 钢结构桥梁： 检测大气腐蚀、疲劳裂纹。重点部位为焊缝、铆接处、积水区域。采用UT、磁粉检测（MT）检查裂纹，采用激光三维扫描评估腐蚀坑形态。

• 钢筋混凝土结构： 检测钢筋的氯离子诱发腐蚀与碳化腐蚀。检测范围包括：半电池电位测绘（ASTM C876）、氯离子含量深度剖面分析（滴定法）、混凝土电阻率测量、钢筋腐蚀速率监测（LPR探头），并结合X-CT分析锈蚀产物体积膨胀导致的混凝土开裂。

3. 检测仪器的原理和应用

3.1 电化学工作站

• 原理： 通过控制工作电极（试样）与参比电极之间的电位，并测量其对电极的电流响应，实现各种电化学测量。

• 应用： 是实验室腐蚀机理研究的核心。用于动电位极化扫描（测定点蚀电位、再钝化电位）、循环极化（评价点蚀敏感性）、EIS（研究涂层、钝化膜）、EN（监测局部腐蚀 initiation）等。

3.2 扫描电子显微镜 (SEM) 与能谱仪 (EDS)

• 原理： SEM利用聚焦电子束扫描样品表面，激发二次电子、背散射电子等信号成像。EDS检测激发出的特征X射线进行元素分析。

• 应用： 观察局部腐蚀的微观形貌（蚀坑、裂纹），利用背散射电子模式观察成分对比（如第二相），利用EDS分析腐蚀产物成分、夹杂物成分、裂纹尖端元素富集情况。

3.3 工业计算机断层扫描 (工业CT)

• 原理： 利用X射线穿透物体，通过不同角度的投影数据重建物体内部结构的三维图像。

• 应用： 无损获取复杂部件内部腐蚀缺陷（如点蚀、内部裂纹）的三维尺寸、形状、分布及精确深度。用于关键部件的失效分析及维修前的损伤评估。

3.4 超声相控阵检测仪 (PAUT)

• 原理： 使用由多个独立晶片组成的探头，通过精确控制各晶片发射/接收超声波的时间延迟，实现声束的偏转、聚焦与扫描。

• 应用： 特别适用于几何形状复杂区域（如焊缝、接管角焊缝）的腐蚀检测。能生成高分辨率的截面图像（S扫、C扫），直观显示腐蚀减薄区域和裂纹的深度与范围，检测效率和准确性高于传统UT。

3.5 微区电化学测试系统（如扫描振动参比电极技术 SVET、局部电化学阻抗谱 LEIS）

• 原理： SVET通过振动微电极测量溶液中的局部电流密度分布；LEIS在微区进行阻抗谱测量。

• 应用： 用于研究局部腐蚀的微区电化学活性。例如，SVET可直观显示点蚀发展过程中的阳极/阴极电流分布；LEIS可评价涂层缺陷处或焊缝各区域的局部阻抗，研究电偶腐蚀行为。
