黄变测试技术详述

黄变测试是评估材料在特定条件下（如光、热、氧化、化学接触等）发生泛黄老化的关键质量检测方法，其核心在于量化颜色变化，预测产品耐候性和使用寿命。

1. 检测项目分类及技术要点

黄变测试主要依据诱因进行分类，不同测试项目模拟不同的老化路径。

1.1 光致黄变测试

• 原理： 模拟材料在紫外光/可见光照射下，分子链断裂产生发色基团（如羰基、共轭双键）导致黄变的过程。

• 技术要点：

  • 光源选择： 氙弧灯（模拟全光谱太阳光，ASTM G155、ISO 4892-2）、UV荧光灯（UVA-340对应日光紫外线段，UVB-313加速更强，ASTM G154）。

  • 关键参数： 辐照度（W/m²@nm）、黑标准温度（BST）、箱体温度、相对湿度、光照/暗周期。例如，ASTM D4459对塑料测试常采用0.55 W/m²@340nm的辐照度。

  • 评估标准： 使用色差计测量，主要报告黄色指数（Yellowness Index, YI， ASTM E313、ISO 17223）变化值（ΔYI）或色差（ΔE*ab， CIELAB色空间）。ΔYI大于2-3通常被认为肉眼可察觉。

1.2 热致黄变测试

• 原理： 材料在受热（有氧或无氧环境）下发生热氧化降解或热分解，导致黄变。

• 技术要点：

  • 测试方法： 常采用热空气老化试验箱（ASTM D5510、ISO 4577）。

  • 关键参数： 温度（根据材料熔点/玻璃化转变温度设定，如尼龙常在120-150°C）、时间（24-72小时或更长）、气氛（空气或惰性气体）。高温短时测试用于快速筛选。

  • 评估标准： 同样测量ΔYI或ΔE，并可能结合FTIR分析羰基指数变化，评估氧化深度。

1.3 酚醛污染黄变（气体熏蒸黄变）测试

• 原理： 评估材料（尤其是含氮氧化物或增白剂的塑料、纺织品、涂料）暴露于氮氧化物（NOx）或酚类抗氧化剂挥发气氛中的黄变敏感性。

• 技术要点：

  • 测试方法： 在密闭容器中使用特定试剂产生气体进行熏蒸。

    • NOx黄变： 常用硝酸（浓度约65%）在常温下挥发产生NO₂气体（ASTM D925， 方法B）。

    • 酚类黄变： 使用酚类化合物（如BHT）在高温（如50-80°C）下挥发熏蒸。

  • 关键参数： 试剂浓度、熏蒸温度（通常为50°C或80°C）、暴露时间（通常4-20小时）、样品与试剂距离。严格控制温湿度以确保结果重现性。

  • 评估标准： 熏蒸后静置恢复16-24小时，再测量颜色变化。

2. 各行业检测范围的具体要求

黄变测试要求因材料用途和行业标准而异。

2.1 塑料与橡胶行业

• 范围： 适用于白色或浅色制品，如PVC型材、ABS外壳、环氧树脂、尼龙、硅橡胶等。

• 要求：

  • 户外用材料： 侧重光致黄变。遵循ASTM G155 Cycle 1或ISO 4892-2标准，测试周期可达1000小时以上，要求ΔYI < 5（根据客户规格）。

  • 耐热部件： 侧重热致黄变。如汽车内饰塑料需通过85°C/1000小时热老化后颜色稳定性测试。

  • 包装材料： 关注酚醛污染黄变，确保与含BHT的泡沫或纸板接触时不黄变。

2.2 纺织品与皮革行业

• 范围： 白色或浅色织物（尤其是含荧光增白剂FWA的）、人造革、真皮涂层。

• 要求：

  • 纺织品： 光致黄变测试常用AATCC TM16（氙弧）或TM169（UV），评估耐光色牢度，采用蓝色羊毛尺（1-8级）评级，4级以上为合格。酚醛黄变测试（AATCC TM23， ISO 105-X18）是核心，要求≥4级（1级最黄，5级不变）。

  • 皮革： 常用ISO 105-B02（氙灯）测试耐光性，并根据IUF 450标准进行高温（如120°C）热老化黄变测试。

2.3 涂料与涂层行业

• 范围： 清漆、白漆、金属涂层、UV固化涂层。

• 要求：

  • 户外涂料： 遵循ASTM D6695（涂层）或G151/G154系列标准，重点关注保光性及ΔE变化，常与QUV加速老化结合。

  • 工业涂料： 热致黄变测试评估其在烘干或使用环境下的颜色稳定性，如卷钢涂料需通过200°C以上短时烘烤不变黄。

  • 木器漆： 特别关注清漆的耐光黄变性，测试后ΔYI需极低以保持木材原色。

2.4 纸张与包装行业

• 范围： 高档纸张、邮票纸、食品包装膜、卡纸。

• 要求：

  • 耐久性纸张： 通过光致黄变测试（如TAPPI T452）评估长期储存下的白度保持率，使用ISO亮度或白度指数（CIE WI）评价。

  • 包装材料： 必须通过严格的酚醛污染黄变测试，确保在密闭运输和储存中不与包装内其他材料发生交互黄变。

3. 检测仪器的原理和应用

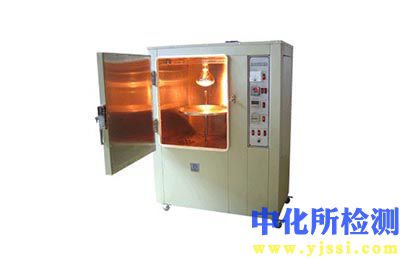

3.1 老化试验箱

• 氙灯试验箱： 氙灯发出光谱经滤光器裁剪后模拟太阳光。配备辐照度控制系统、温湿度传感器和喷淋系统，用于全面的光、热、湿气综合老化测试。

• 紫外加速老化试验箱（QUV）： 使用荧光紫外灯，主要激发材料的光化学老化。冷凝或喷淋模拟结露。结构简单，加速性强，尤其适用于塑料、涂层的光致黄变测试。

• 热老化试验箱： 提供强制空气循环的恒温或程序升温环境，用于纯热氧化黄变测试。

3.2 色差计/分光测色仪

• 原理： 核心仪器。分光测色仪通过测量样品在整个可见光波段（如360-780nm）的反射光谱，根据CIE（国际照明委员会）标准色度系统（如D65光源，10°观察者）计算出色度坐标L, a, b*值，进而导出黄色指数（YI） 和白度指数（WI）等。

  • YI计算（ASTM E313）： YI = (100 * (1.3013X - 1.1498Z)) / Y。其中X, Y, Z为CIE三刺激值。通过比较测试前后的YI值得到ΔYI。

• 应用： 必须与标准白板（如BaSO₄压片）定期校准。测量时需确保样品表面均匀，有足够厚度以避免底色干扰。通常取多点测量平均值。

3.3 气体熏蒸试验装置

• 原理： 结构简单的密封容器（如干燥器或专用玻璃罐），内设样品架和试剂容器。通过精确控制环境温度（如恒温水浴或烘箱）来维持稳定的反应条件。

• 应用： 必须使用化学纯试剂，确保气体浓度一致性。测试后样品需在规定温湿度下恢复，以排除暂时性变色干扰。

：
黄变测试是一个系统化的评价体系，需根据材料特性和使用环境精确选择测试项目、标准及参数。其核心在于通过可控的加速实验，结合客观的颜色量化分析（以ΔYI和色差为主要指标），科学预测材料在实际使用中的颜色耐久性。严谨的测试操作和仪器校准是获得可靠数据的基础。
