1. 检测项目分类及技术要点

振动与冲击试验旨在模拟产品在运输、安装、使用及寿命周期内可能经受的动态力学环境，考核其结构完整性、功能可靠性及疲劳耐久性。主要检测项目分类及技术要点如下：

1.1 正弦振动试验

• 目的：评估产品在谐振频率下的耐受能力，寻找共振点，并进行驻留耐久试验。

• 技术要点：

  • 扫频振动：频率随时间按线性或对数规律连续变化。关键参数包括频率范围（如5-500 Hz）、扫频速率（如1 octave/min）、振动幅值（位移或加速度）。

  • 定频振动：在固定频率点进行长时间振动。主要用于在已知共振点进行耐久性考核。

  • 控制模式：通常采用加速度控制。低频段（如<10Hz）常规定位移幅值，高频段规定加速度幅值。

1.2 随机振动试验

• 目的：模拟产品在实际环境中经受的宽频带复合振动激励，更真实地反映复杂振动环境（如公路运输、喷气发动机噪声、大气湍流）。

• 技术要点：

  • 功率谱密度：核心参数，表示振动能量在频率域上的分布，单位为g²/Hz。试验依据给定的PSD谱进行。

  • 频率范围：通常较宽，如10-2000 Hz。

  • 总均方根加速度：由PSD曲线积分得到，代表随机振动的总体能量水平。

  • 控制与监测：需使用闭环控制系统实时均衡，确保试验谱与目标谱一致。需监测控制谱、响应谱及RMS值。

1.3 冲击试验

• 目的：评估产品承受非重复性瞬态冲击的能力，检验其结构强度和功能保持性。

• 技术要点：

  • 经典半正弦波冲击：模拟产品经受的简单跌落、碰撞。关键参数为峰值加速度、脉冲持续时间（如半正弦波：15g，11ms）。

  • 后峰锯齿波冲击：能量集中在脉冲持续时间内，通常比同条件的半正弦波冲击更严酷。

  • 梯形波冲击：产生平顶的冲击脉冲。

  • 冲击响应谱：用于规定复杂瞬态或爆炸分离等高能短时事件的试验要求，描述冲击对一系列单自由度系统产生的最大响应。

1.4 混合模式与专项试验

• 正弦叠加随机：模拟如火箭发动机工作时的振动环境（确定性振动叠加随机振动）。

• 随机叠加随机：模拟多源复杂随机激励。

• 运输振动试验：常采用基于实际路谱数据的随机振动或重复冲击（如 wheel track 测试）来模拟公路、铁路运输环境。

2. 各行业检测范围的具体要求

不同行业因其产品使用环境与可靠性要求的差异，遵循不同的标准体系。

2.1 电子电工与信息技术设备

• 标准：IEC 60068-2 系列（国际电工委员会标准）、GB/T 2423 系列（中国国家标准）。

• 要求：

  • 振动：广泛进行正弦扫频和宽频带随机振动，以发现安装缺陷、焊接不良和元件松动。如IEC 60068-2-6（正弦）、IEC 60068-2-64（随机）。

  • 冲击：主要进行半正弦波冲击试验，模拟粗暴搬运。如IEC 60068-2-27。对便携式设备（如手机）有更严苛的跌落测试要求。

  • 范围示例：频率范围常覆盖10-500Hz或更宽；随机振动总RMS值可能从几g到十几g不等。

2.2 汽车与运输行业

• 标准：ISO 16750-3（道路车辆电气电子设备）、IEC 61373（铁路设备）、各主机厂企业标准（如GM、Ford、Volkswagen标准）。

• 要求：

  • 振动：极其重视随机振动，以模拟不同路况（柏油路、碎石路、比利时路）。试验时间长，常需进行功能性振动。

  • 冲击：模拟驶过坑洼、路肩的碰撞，常用高加速度短持续时间的冲击脉冲。

  • 范围示例：发动机舱部件振动条件最严酷，频率可能到2000Hz，总RMS值可达几十g；车内部件条件相对温和。

2.3 航空航天与国防

• 标准：MIL-STD-810H（美国军标）、RTCA DO-160G（机载设备）、GJB 150A（中国国军标）。

• 要求：

  • 振动：全面覆盖正弦（寻找共振点）、随机（模拟气动湍流、发动机喷气噪声）、正弦叠加随机（模拟发动机工作）等多种模式。阶段划分细（如飞行、起飞、滑行）。

  • 冲击：包含功能性冲击（操作冲击）和坠撞安全冲击（如直升机硬着陆）。要求进行冲击响应谱（SRS）试验。

  • 范围示例：频率范围宽（如5-2000Hz）；随机振动谱形复杂，可能出现多个“峰谷”；冲击条件严酷，峰值加速度可达数百g甚至数千g。

2.4 包装与运输包装

• 标准：ASTM D4169、ISTA 系列（国际安全运输协会标准）。

• 要求：

  • 主要模拟流通环境，如卡车运输、轨道振动、搬运跌落。

  • 振动：以随机振动为主，常采用基于实测数据的PSD谱，或简化的“卡车谱”、“飞机谱”。试验中可能包含顶部加载以模拟堆码压力。

  • 冲击：主要进行跌落试验（非冲击台试验），也包含斜面冲击、水平冲击等，以评估包装的保护性能。

3. 检测仪器的原理和应用

3.1 振动试验系统

• 原理：核心是电动振动台系统，基于载流导体在磁场中受力的原理（洛伦兹力）。功率放大器将控制仪发出的驱动信号放大，输入到动圈（位于恒定磁场中），产生与电信号成正比的激振力，从而驱动台面及试件按预定规律运动。

• 组成与应用：

  • 振动台主体：包括台面、动圈、磁路（永磁或励磁）。台面尺寸与推力决定了试验能力。

  • 功率放大器：为振动台提供能量，其功率决定了系统可达到的最大加速度和频率上限。

  • 数字控制系统：核心。内置信号发生、数据采集和闭环控制算法。对传感器（加速度计）反馈的信号进行处理，并与目标谱（正弦、随机、冲击响应谱）进行比较，实时调整驱动信号，实现精确控制。

  • 辅助设备：水平滑台（扩展水平向测试）、功放冷却系统等。

3.2 冲击试验系统

• 原理：

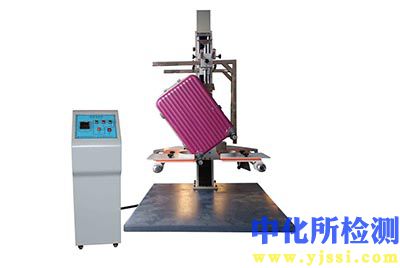

  • 冲击试验机（跌落式/摆锤式）：通过提升跌落台或摆锤至一定高度释放，撞击脉冲程序装置（如铅块、弹性垫、波形发生器），产生所需的经典冲击波形（半正弦、后峰锯齿波等）。

  • 振动台冲击：利用大推力电动振动台或液压振动台，通过编程控制其运动，复现冲击时域波形或满足冲击响应谱要求。适用于高价值或大尺寸试件。

• 组成与应用：

  • 冲击试验机：结构相对简单，成本较低，易于产生高加速度、短持续时间冲击，是进行经典冲击试验的主要设备。

  • 冲击响应谱控制系统：集成在数字控制仪中，通过迭代算法（如小波法、时域随机化法）生成满足规定SRS的时域驱动信号，驱动振动台完成试验。

3.3 关键测量传感器

• 加速度计：振动与冲击测量的核心传感器，多为压电式。其核心是压电晶体，在受到机械应力时产生与加速度成正比的电荷信号。具有频率范围宽、动态范围大的特点。分为电荷输出型和内置集成电路的电压输出型。

• 应用：

  • 控制用加速度计：安装在台面或夹具上，用于闭环控制，要求高稳定性和可靠性。

  • 响应测量加速度计：安装在试件关键点，用于监测试件在试验中的实际响应，分析共振和传递特性。

• 信号调理与采集：电荷放大器（用于电荷输出型加速度计）将电荷信号转换为电压信号；数据采集系统将模拟信号数字化，供控制系统或独立分析系统使用。
