布氏硬度试验技术内容

1. 检测项目分类及技术要点

布氏硬度试验属于静态压痕硬度试验，主要通过测量特定条件下压痕的表面积来评定材料硬度。其核心检测项目为布氏硬度值（HBW），根据材料类型、预期硬度及试样条件，试验参数需严格选择与匹配。

1.1 试验力选择与搭配
试验力（F）与压头球直径（D）必须遵循比例关系 F/D² = 30， 15， 10， 5， 2.5， 1 的常数序列。这是保证几何相似性、使不同试验条件下结果可比的关键。

• 常数30、15： 主要用于钢铁、镍合金、钛合金等较硬材料。

• 常数10、5： 主要用于铜及铜合金、铝合金、退火钢等中低硬度材料。

• 常数2.5、1： 主要用于极软材料，如铅、锡、轴承合金。

1.2 压头球直径与材料要求
压头为硬质合金球，标准直径D为10mm、5mm、2.5mm、1mm。选择依据：

• 试样厚度（h）： 应至少为压痕平均直径（d）的8倍。试验后试样背面不应出现可见变形。通常遵循 h ≈ 10d 的经验。

• 试验区域范围： 压痕中心距试样边缘至少为2.5d，两相邻压痕中心距至少为3d。

• 试样表面准备： 需平整、光滑、无氧化皮及污物，通常需经磨削或抛光，以保证压痕边缘清晰，测量准确。

1.3 试验过程与数据测量

• 施力过程： 试验力应平稳无冲击地施加，并在规定时间内保持。标准保持时间：钢铁材料通常为10-15秒，有色金属为30±2秒，软金属可延长至60秒以上。

• 压痕测量： 使用经过校准的读数显微镜或自动测量系统，在两个垂直方向测量压痕直径d1和d2，取算术平均值d。测量精度要求达0.5% d或0.001mm，取较大者。

• 硬度值计算： 布氏硬度值由公式计算得出：
  HBW = 0.102 × (2F) / [πD (D - √(D² - d²))]
  实际操作中，通过查表（根据D、F和测得的d）获得硬度值。

1.4 技术要点总结

• 比例定律（F/D²常数）的遵守是基本原则。

• 压痕直径d应控制在0.24D至0.6D之间， 超出此范围结果无效。

• 试验报告必须标注试验条件，如 120HBW 10/1000/30，表示使用10mm硬质合金球、试验力9.807kN（1000kgf）、保持时间30秒，测得硬度值为120。

2. 各行业检测范围的具体要求

不同行业因材料体系、产品形态及标准体系差异，对布氏硬度试验有具体规定。

2.1 金属材料与冶金行业（参照GB/T 231.1， ISO 6506-1， ASTM E10）

• 钢材： 是主要应用领域。中低碳钢、退火或正火态合金钢、铸铁（尤其是灰铸铁、球墨铸铁）普遍采用布氏硬度作为交货和验收条件。常采用 HBW 10/3000 或 HBW 10/1500 条件。

• 有色金属：

  • 铝及铝合金： 广泛应用于铸态、轧制或退火状态的板材、型材及铸件。常采用 HBW 10/100， HBW 5/250， HBW 2.5/62.5 等条件。试样厚度需特别注意。

  • 铜及铜合金： 适用于黄铜、青铜等较软材料。常用 HBW 10/1000 或 HBW 5/250。

• 铸件与锻件： 用于毛坯件的硬度均匀性检验。取样部位、表面处理（如去除铸造表皮、锻造氧化皮）需在技术协议中明确规定。

2.2 机械制造与汽车行业

• 原材料入厂检验： 对钢材、铝材等型材、板材进行批次硬度抽检。

• 热处理工艺验证： 对正火、退火、调质（淬火+高温回火）后的零件进行硬度检测，评估工艺效果。如发动机连杆、曲轴等调质件的硬度控制。

• 焊接接头评估： 用于测量焊接热影响区的硬度分布，评估焊接工艺合规性（如防止冷裂纹），通常采用 HBW 10/3000 或 HBW 5/750，并按标准要求（如ISO 15614）绘制硬度分布图。

2.3 航空航天与高端装备制造

• 除常规材料检验外，对试验的规范性、记录追溯性要求极高。

• 常用于检测大型构件、厚截面零件的本体硬度，其结果与抗拉强度有较稳定的换算关系（如对于钢材，有近似公式：抗拉强度 Rm ≈ 3.45 × HBW， MPa）。

• 对试样表面制备要求极为严格，通常需进行金相镶嵌和精细抛光。

2.4 塑料与极软材料（参考ASTM D2583）

• 扩展应用于硬质热固性塑料、尼龙等。使用小直径压头（如1mm）和极小的试验力（如9.8N）。

• 需特别注意材料的蠕变特性，保持时间需延长并标准化。

3. 检测仪器的原理和应用

3.1 基本原理
布氏硬度试验基于将一定直径的硬质合金球压头，在规定的试验力作用下，压入试样表面，经规定的保持时间后卸除试验力。测量试样表面残留压痕的直径。硬度值与试验力除以压痕表面积的商成正比。由于压痕面积较大，能较好地反映材料在较大范围内的平均性能，对组织不均匀的材料（如铸铁、铸铝）具有独特的代表性。

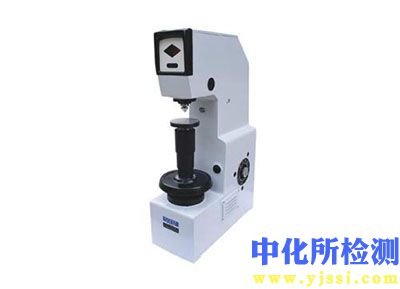

3.2 仪器主要类型与结构

• 机械式（杠杆-砝码）布氏硬度计： 经典机型。通过杠杆和砝码系统放大并施加试验力。优点是力值稳定、可靠、维护简单；缺点是操作步骤较多，效率较低。

• 液压式布氏硬度计： 通过液压系统产生并控制试验力。易于实现较大吨位的试验力，常用于重型工件或生产线。

• 电子式（电机直接加载）布氏硬度计： 现代主流。采用伺服电机、力传感器和闭环控制系统。优点是可编程控制试验力、保载时间，自动计算并显示硬度值，数据可输出，精度高，效率高。部分高端机型集成自动转塔和图像测量系统，实现全自动测量。

3.3 关键部件与校准

• 压头： 硬质合金球，其直径偏差、球形度、表面粗糙度有严格要求（如ISO 6506-1规定直径偏差不超过±0.5%）。

• 试验力系统： 力值精度需符合标准（通常要求±1.0%以内）。需定期使用标准测力仪进行检定。

• 测量系统： 读数显微镜的刻度精度或光学/数字成像系统的分辨率必须满足标准要求。需使用标准刻度线尺进行校准。

• 整体校验： 日常使用中，需使用标准布氏硬度块进行间接校验，以监控仪器综合性能。

3.4 应用注意事项

• 试样支撑与夹持： 对于不规则工件，必须使用合适的夹具或V型台确保试样稳定，施力方向垂直于测试面。

• 表面曲率影响： 测试曲面时，测得结果需进行修正（查表）。

• 环境要求： 仪器应置于无振动、无腐蚀性气体、温度稳定的环境中。

• 局限性： 不适用于极硬材料（>650HBW）、薄小试样、表面硬化层或局部区域，这些情况更适合洛氏或维氏硬度法。压痕较大，属破坏性测试。
