均匀腐蚀试验技术内容

1. 检测项目分类及技术要点

均匀腐蚀试验主要通过测量材料在特定腐蚀介质中单位时间内的质量变化或厚度损失，来评价其耐蚀性。核心检测项目及技术要点如下：

1.1 质量损失法

• 原理与计算： 试样在腐蚀前后经严格清洗干燥后称重，根据质量损失计算平均腐蚀速率。标准计算公式为：
  腐蚀速率 (mm/a) = (K × ΔW) / (A × T × D)
  其中，ΔW为质量损失(g)，A为暴露面积(cm²)，T为暴露时间(h)，D为材料密度(g/cm³)，K为常数（如8.76×10⁴）。

• 技术要点：

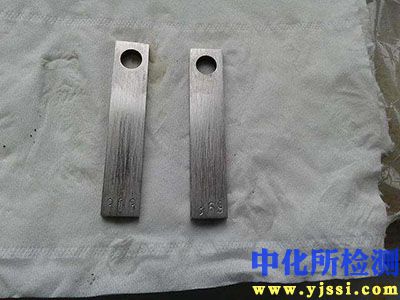

  • 试样制备： 尺寸需符合标准（如ISO 11845，ASTM G31），边缘需打磨，消除机加工影响。需精确测量表面积。

  • 清洗规程： 必须彻底清除腐蚀产物，同时不侵蚀基体。需根据材料与腐蚀产物成分选择化学清洗（如酸洗、碱洗）或机械清洗（如硬毛刷、超声波），并记录清洗步骤。清洗后需立即干燥、冷却至室温后称重。

  • 平行试样： 至少使用三个平行试样，结果取平均值，并提供标准偏差以评估数据分散性。

  • 暴露时间： 需足够长以获取可测量的质量损失，并需考虑腐蚀速率是否随时间变化，有时需进行多周期试验。

1.2 厚度损失法

• 原理： 直接测量腐蚀前后或腐蚀后残余壁厚，计算厚度损失速率。常用超声波测厚仪或金相法。

• 技术要点： 适用于板材、管材或可原位测量的构件。需在试样上做标记确保测量位置一致。多点测量取平均值以提高准确性。

1.3 溶液分析与电化学方法辅助评估

• 溶液分析： 定期分析腐蚀介质中金属离子浓度变化，可间接推算腐蚀速率，尤其适用于质量损失极小的情况。

• 电化学方法： 线性极化电阻法可快速估算瞬时均匀腐蚀速率，常与长期浸泡试验互补验证。

2. 各行业检测范围的具体要求

不同行业因服役环境差异，对试验条件有具体规定。

2.1 金属材料与基础工业（遵循ASTM G31， ISO 11845）

• 介质： 常用标准介质包括：0.1-1.0 mol/L 盐酸、硫酸、硝酸、氢氧化钠溶液，3.5%或5% NaCl溶液模拟海水/大气。

• 温度： 常温至沸腾温度，需严格控制±1°C。

• 通气： 区分自然通气、除氧（通氮气）或饱和氧（通空气/氧气），以模拟不同氧含量的环境。

• 时间： 典型暴露时间为24h至720h（30天）或更长。

2.2 石油化工与能源行业（遵循NACE TM0169， ASTM D1384）

• 酸性环境： 模拟油气田含H₂S/CO₂环境，常用NACE TM0172或TM0284标准溶液，严格控制pH值、H₂S分压和温度。

• 循环冷却水： 评估水处理剂效果，试验用水应为现场采集或按配方复配，控制硬度、碱度、氯离子浓度、pH值。

• 高温高压： 使用高压釜模拟实际工况，试验压力可达10 MPa以上，温度可达200°C以上，材料选择需考虑耐蚀与氢脆。

2.3 建筑工程与基础设施

• 钢筋混凝土用钢材： 在模拟混凝土孔溶液（如饱和Ca(OH)₂溶液，pH~12.5）中加入不同浓度的氯离子（如0.2-2.0% Cl⁻），评估临界氯离子浓度。

• 大气暴露模拟： 采用周期浸润腐蚀试验，如干湿交替循环（浸润盐溶液-干燥），模拟大气腐蚀。

2.4 汽车与交通运输

• 防冻冷却液： 按ASTM D1384标准，使用特定合金（焊料、铸铝、钢、铜）在88°C下进行为期336小时的玻璃器皿试验，评估对多种金属的均匀腐蚀性。

• 刹车液： 评估其对铸铁、铝、钢等金属的腐蚀性。

2.5 医疗器械与生物材料

• 模拟体液： 使用生理盐水（0.9% NaCl）、Hank‘s溶液、人工唾液等，在37±1°C下进行试验，评价生物相容性相关的腐蚀行为。

3. 检测仪器的原理和应用

3.1 恒温设备

• 水浴/油浴： 提供从室温至300°C以下的精确温控（精度±0.5°C），用于常压试验。

• 烘箱： 用于高于室温的干燥空气或气体环境试验。

• 高压釜（反应釜）： 用于高温高压腐蚀试验，材质为哈氏合金、钛材等耐蚀材料，配有压力、温度控制和取样系统。

3.2 测量仪器

• 分析天平： 精度至少为0.1 mg，用于质量损失法的精确称量。需置于无振动、无气流环境中。

• 超声波测厚仪： 基于脉冲回波原理，精度可达±0.01 mm，用于无损厚度测量。

• 光学显微镜与扫描电子显微镜： 用于观察腐蚀后表面形貌，辅助判断腐蚀类型是否为均匀腐蚀。

3.3 辅助与分析设备

• pH计/离子计： 实时监测并记录腐蚀介质pH值或特定离子（如Cl⁻）浓度变化。

• 电感耦合等离子体发射光谱仪： 精确测定腐蚀溶液中金属离子浓度，用于微量腐蚀损失分析。

• 电化学工作站： 配备三电极体系（工作电极、参比电极、辅助电极），通过测量极化电阻，快速计算瞬时腐蚀速率。
