显微硬度测试技术内容

1. 检测项目分类及技术要点

显微硬度测试主要用于测定材料微小区域或薄层、镀层的硬度，其检测项目主要分为压痕硬度和划痕硬度两大类，核心为压痕硬度测试。

1.1 维氏显微硬度（HV）

• 原理与压头：使用顶角为136°的正四棱锥金刚石压头。硬度值通过光学系统测量压痕对角线长度（d1, d2）计算得出，公式为：HV = 0.102 * (2F * sin(136°/2)) / d² ≈ 0.1891 * F / d²，其中F为试验力（N），d为两条对角线算术平均值（mm）。

• 技术要点：

  • 试验力范围：通常为0.09807 N（10 gf）至9.807 N（1000 gf）。常用力值包括0.09807 N (10 gf)、0.2452 N (25 gf)、0.4903 N (50 gf)、0.9807 N (100 gf)、1.961 N (200 gf)。

  • 样品制备：测试面需经精抛，达到镜面或近镜面效果，确保压痕轮廓清晰。截面样品需进行镶嵌，避免边缘效应。

  • 加荷与保载：加荷速度需平稳，无冲击。保载时间通常为10-15秒，对蠕变敏感材料需严格统一保载时间。

  • 压痕测量：在400x或500x放大倍率下进行，精确测量两条对角线长度。压痕中心至试样边缘或相邻压痕中心的距离应至少为压痕对角线长度的2.5倍（对均匀材料）或5倍（对不均匀材料）。

  • 结果表示：格式示例：640 HV 0.5/15，表示在0.4903 N (0.5 kgf) 试验力下保载15秒测得的维氏硬度值为640。

1.2 努氏显微硬度（HK）

• 原理与压头：使用菱形基底面角分别为172.5°和130°的长棱锥金刚石压头。压痕为长菱形，其长对角线长度约为短对角线的7倍。

• 技术要点：

  • 试验力范围：通常比维氏法更小，常用0.09807 N (10 gf) 至0.9807 N (100 gf)。

  • 特点：对试样厚度更不敏感，适合测量薄层（如镀层、渗氮层）和脆性材料。只需测量长对角线长度（L），公式为：HK = 0.102 * F / (A_p) = 1.451 * F / L²，其中A_p为压头投影面积。

  • 层厚要求：测试镀层等覆盖层时，层厚应至少为压痕长对角线长度的0.35倍。

1.3 技术要点共性

• 仪器校准：必须定期使用标准显微硬度块对硬度计的综合误差（示值误差和重复性）进行校准。

• 环境要求：在无振动、清洁、温度可控（通常23±5℃）的环境中进行。

• 数据统计：通常在同一条件下至少测量5个有效压痕，取算术平均值作为最终结果，并报告标准偏差。

2. 各行业检测范围的具体要求

显微硬度测试的应用高度依赖于特定行业的材料特性与性能要求。

• 金属材料与热处理行业：

  • 硬化层深度测定：如渗碳层、渗氮层、感应淬火层。需从表面至心部沿垂直方向打出一系列压痕，绘制硬度-深度曲线。通常依据ISO 2639、GB/T 9450等标准，以某一特定硬度值（如550 HV）作为有效硬化层界限。

  • 相组成分析：测定金属组织中不同相（如钢中的铁素体、马氏体、碳化物）的硬度，辅助金相分析。

  • 焊接接头性能评估：测量焊缝金属、热影响区（HAZ）及母材的硬度分布，评估焊接工艺合理性及软化区。常用0.9807 N (100 gf) 或1.961 N (200 gf)力值。

• 微电子与半导体行业：

  • 脆性材料评估：精确测定硅片、蓝宝石、陶瓷基板、硬质涂层的硬度与脆性。力值通常≤0.4903 N (50 gf)。

  • 薄膜/镀层表征：测量PVD、CVD薄膜，电镀层（如金、镍）的硬度。力值选择必须遵循“1/10法则”（压痕深度小于膜层厚度的1/10），或使用努氏压头。需在截面样品上测试。

  • 焊点与界面：评估微焊点（如Bump）、键合线的硬度。

• 地质与矿物学：

  • 矿物鉴别：测定不同矿物的显微硬度，作为辅助鉴别特征。需注意矿物的各向异性，在特定晶面上测试。

  • 要求：样品需抛光良好，避免因解理或脆性引起的压痕裂纹。

• 生物材料与牙齿医学：

  • 生物陶瓷与合金：测量牙釉质、牙本质、骨植入材料（如羟基磷灰石涂层）、人工关节材料的硬度。

  • 技术特点：样品制备需谨慎，避免脱水或热影响。常使用极低载荷（<0.2452 N）。

• 高分子与复合材料：

  • 适用性：主要针对硬质塑料、纤维增强复合材料、填充颗粒等。

  • 注意事项：塑料具有明显的粘弹性和时间依赖性，需严格统一保载和卸载时间，并注意可能发生的压痕回弹。结果通常标注为“压痕硬度”。

3. 检测仪器的原理和应用

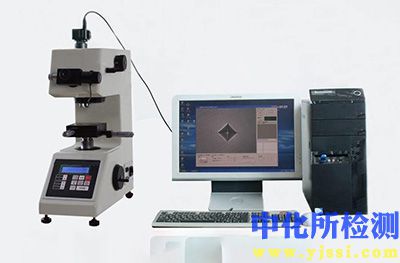

现代显微硬度计是集精密机械、光学成像、计算机控制与图像分析于一体的精密仪器。

• 核心系统构成与原理：

  • 加荷系统：采用电磁力、砝码或弹簧杠杆机构，产生并精确控制微小试验力。闭环控制的电磁力系统精度高，可实现编程加载。

  • 压头与压痕机构：安装标准维氏或努氏金刚石压头。压痕过程（接触、加载、保载、卸载）应自动完成，无冲击。

  • 光学观测与测量系统：

    • 物镜：配备5x、10x、20x、40x、50x等多种倍率物镜，用于寻找测试区域和测量压痕。

    • 光路：通常采用同轴照明，确保压痕对比度。配有数字CCD相机。

    • 测量方式：手动通过测微目镜的刻线对准测量；自动通过图像处理软件识别压痕轮廓并计算对角线长度。

  • 载物台与对焦系统：配备X-Y精密移动载物台（手动或电机驱动），以及高精度Z轴对焦机构，通常具有自动对焦功能。

  • 控制系统与软件：计算机控制全部测试流程，包括：选择力值、保载时间、测试模式（单点、矩阵、梯度扫描）；自动捕获、分析压痕图像；计算、存储和导出硬度值、统计数据和硬度分布图。

• 高级功能与应用扩展：

  • 自动平台扫描：可对预定区域进行多点阵列测试，自动生成二维硬度分布（Mapping）图，直观显示材料硬度均匀性。

  • 纳米压痕模块：部分高端仪器集成了纳米压痕功能，使用Berkovich等压头，试验力低至毫牛（mN）甚至微牛（μN）量级，可同时测量硬度与弹性模量。

  • 高温/真空环境箱：用于测试材料在高温或特定环境下的原位硬度变化。

  • 划痕测试模块：集成金刚石划针，用于评估薄膜与基体的结合力、涂层耐磨性。

• 仪器校准与溯源：

  • 硬度计的校准依据ISO 6507-2、ASTM E384、GB/T 4340.2等标准。

  • 关键校准项目包括：试验力的误差与重复性、压头几何角度与表面质量、光学测量系统的放大倍率与示值误差。

  • 量值溯源至国家力值基准和长度基准。
