扯断测试技术内容

扯断测试，又称拉伸断裂测试，是材料力学性能测试的核心方法之一。其通过在标准条件下对试样施加轴向拉伸载荷，直至其断裂，从而测定材料在静态拉伸负荷下的各项性能指标。

1. 检测项目分类及技术要点

扯断测试可获取一系列关键力学参数，主要分为强度指标、塑性指标和刚度指标。

• 1.1 强度指标

  • 抗拉强度 (Rm)：试样在断裂前所能承受的最大工程应力。技术要点在于准确识别力-位移曲线上的最大力值，并除以试样的原始横截面积。

  • 屈服强度 (ReL, Rp0.2)：材料开始发生明显塑性变形时的应力。对于有明显屈服平台的材料，测定下屈服强度(ReL)；对于无明显屈服的，则测定规定塑性延伸强度(Rp0.2)，如0.2%残余应变对应的应力。这是区分材料弹塑性行为的关键点，测试中需使用引伸计精确测量微应变。

  • 断裂强度：试样最终断裂时的真实应力，通常考虑颈缩后的最小截面积。

• 1.2 塑性指标

  • 断后伸长率 (A)：试样标距部分断裂后的残余伸长与原始标距的百分比。技术要点在于精确标记原始标距，并将断裂后的试样紧密对接后测量最终标距。对于不同标距的试样（如比例标距Lo=5.65√So或非比例标距），结果不能直接比较。

  • 断面收缩率 (Z)：试样断裂后颈缩处横截面积的最大缩减量与原始横截面积的百分比。此参数对材料的内在塑性更为敏感，尤其适用于金属材料。需精确测量断裂后颈缩处的最小直径。

• 1.3 刚度指标

  • 弹性模量 (E)：应力-应变曲线在弹性变形阶段的比例常数，即杨氏模量。技术要点在于在弹性段进行多次高频率数据采集，并通过线性回归计算斜率。测试必须使用高精度引伸计，以消除系统柔度的影响。

• 1.4 其他技术要点

  • 试样制备：试样需严格按标准（如ISO 6892-1， ASTM E8/E8M）加工，确保尺寸精度、表面光洁度，避免缺口效应。

  • 加载速率控制：采用应变速率控制或应力速率控制。现代标准多推荐基于应变速率的方法，特别是在屈服阶段，速率通常控制在0.00025 s⁻¹以下，以获取可比结果。

  • 温度与环境：测试需在规定的温湿度环境（通常23±2°C， 50±10%RH）下进行。高温或低温测试需配备环境箱。

2. 各行业检测范围的具体要求

不同行业因材料和应用差异，对扯断测试的标准和侧重点有明确区分。

• 2.1 金属材料

  • 标准：普遍遵循ISO 6892-1、ASTM E8/E8M（常温）、ASTM E21（高温）、GB/T 228.1等。

  • 要求：重点关注屈服强度、抗拉强度和伸长率。对于高强度钢、航空航天用合金，还需精确报告弹性模量和断面收缩率。试样多为圆形或板状，需确保加工硬化层被去除。

• 2.2 高分子材料与塑料

  • 标准：遵循ISO 527-1/2、ASTM D638。

  • 要求：因其粘弹性，对测试速率极为敏感。除拉伸强度和断裂伸长率外，常需报告标称应变（如5%应变时的应力）和弹性模量。试样通常为哑铃型，以降低夹持区域应力集中影响。

• 2.3 橡胶与弹性体

  • 标准：遵循ISO 37、ASTM D412。

  • 要求：主要测定拉伸强度、定伸应力（如100%、300%伸长率时的应力）和扯断伸长率。试样有哑铃型、环状等。需注意夹具防滑和气动夹持的均匀性。

• 2.4 纺织品与纤维

  • 标准：遵循ISO 13934-1、ASTM D5034（织物）、ASTM D2256（纱线）。

  • 要求：除断裂强力和伸长率外，织物的测试还需规定夹持尺寸（如抓样法或条样法）、经纬向区分。纤维测试需特别关注夹持方式（如绞盘法）和预张力施加。

• 2.5 纸张与纸板

  • 标准：遵循ISO 1924-2、TAPPI T494。

  • 要求：主要测定抗张强度、断裂伸长率和抗张能量吸收。试样宽度通常为15mm，测试时需快速、均匀地施加负荷，并控制环境温湿度，因为纸张性能对水分敏感。

• 2.6 医疗器械（如导管、缝合线）

  • 标准：遵循ISO 10555（导管）、USP（美国药典）通则中对缝合线的要求。

  • 要求：除常规强度测试外，更关注功能性能，如导管的球囊爆破压力、缝合线的结节强度。对生物相容性材料的测试环境（如37°C生理盐水浸泡）有特殊规定。

3. 检测仪器的原理和应用

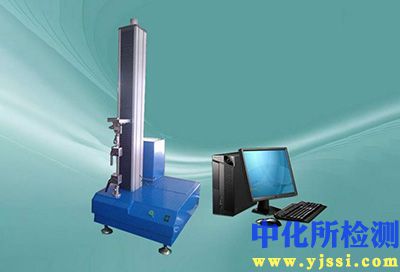

现代扯断测试的核心是万能材料试验机。

• 3.1 系统构成与原理

  • 加载框架：提供稳定的力学反作用。主要有单立柱（桌式）和双立柱（门式）两种，后者刚性好，适用于更大载荷和更精密测试。

  • 驱动系统：分为伺服电机驱动（精密、清洁、控制性好，主流）和液压驱动（超大载荷，如>600kN）。

  • 力值测量系统：核心为负荷传感器，基于应变片电桥原理，将力信号转换为电信号。量程选择至关重要，通常使测试最大力值在传感器量程的10%-90%之间。

  • 变形测量系统：关键部件为引伸计。

    • 接触式引伸计：夹持在试样上直接测量标距内的变形，精度最高（可达±0.5μm），是测量弹性模量、屈服强度的必须设备。分为轴向和横向（用于泊松比测量）。

    • 非接触式引伸计（视频/激光）：通过跟踪试样表面的标记点计算应变，适用于不宜夹持的脆性材料、薄膜或高温等极端环境。

  • 控制系统与数据采集：基于闭环反馈控制，精确控制加载速率。高速数据采集卡同步记录力、位移、变形信号，生成完整的应力-应变曲线。

• 3.2 关键应用技术

  • 夹具选择：根据试样类型选择，如楔形夹具（通用金属、塑料）、气动平推夹具（防滑，用于橡胶、织物）、缠绕夹具（线材）、专用夹具（如医用导管接头）。

  • 测试序列编程：可编程复杂的多步测试，如预加载→恒应变速率拉伸至屈服→保持→继续拉伸至断裂，以模拟实际工况。

  • 数据后处理与合规性：软件自动依据选定标准计算各项参数，并可生成符合FDA 21 CFR Part 11等法规要求的审计追踪报告。

• 3.3 仪器校准与验证

  • 必须定期对试验机系统进行符合ISO 7500-1（力值）和ISO 9513（引伸计）的校准，确保测量链的溯源性。日常使用中需用标准参考材料进行中间验证。
