表面处理测试技术内容

1. 检测项目分类及技术要点

表面处理测试依据评价目标，可分为物理性能、化学性能、机械性能和耐环境性能四大类。

1.1 物理性能测试

膜厚测量：
- 技术要点：区分基体材料与覆盖层，进行无损或破坏性测量。需明确测量位置（如平面、边缘、凹槽）、统计样本量（通常单件至少测量3-5点，批次测量遵循抽样标准）和测量方法。
- 关键技术：
  - 磁性法（ISO 2178, ASTM B499）：适用于磁性基体上的非磁性覆盖层（如钢上镀锌、铬、漆膜）。需校准基体磁性，粗糙表面影响精度。
  - 涡流法（ISO 2360, ASTM B244）：适用于非导电基体上的非磁性导电覆盖层（如铝合金阳极氧化膜厚），或非磁性金属基体上的绝缘层。
  - 金相显微镜法（ISO 1463, ASTM B487）：破坏性方法，是仲裁方法。需制备覆层横截面，测量精度可达±1μm或±10%的较高者。需清晰显示覆层与基体界面。
  - X射线荧光法（ISO 3497, ASTM B568）：可测量多层镀层（如Ni/Cr）及各层成分，无损。需标准样品校准，对样品形状有要求。
表面形貌与粗糙度（ISO 4287, ASME B46.1）：
- 技术要点：区分轮廓算术平均偏差（Ra）、轮廓最大高度（Rz）等参数。测量前需清洁表面，选择适当的取样长度和评定长度。
- 关键技术：接触式探针轮廓仪、非接触式白光干涉仪/激光共聚焦显微镜。后者适用于软质或精密表面。
光泽度（ISO 2813, ASTM D523）：
- 技术要点：在规定入射角（如20°、60°、85°）下测量镜面反射光通量。高光泽表面用20°，普通用60°，低光泽或哑光用85°。需使用标准板校准。

1.2 化学性能测试

成分分析：
- 技术要点：明确分析对象是覆盖层、转化膜还是杂质。取样需具代表性。
- 关键技术：
  - 能谱分析：与扫描电镜联用（SEM-EDS），进行微区元素定性及半定量分析。
  - X射线光电子能谱：分析表面数个原子层的元素组成及化学态。
  - 滴定法/分光光度法：如测定磷化液、钝化液中的特定成分浓度（如磷酸根、铬（VI））。
孔隙率测试（针对金属镀层）：
- 技术要点：通过检测暴露基体的点位来评价镀层致密性。
- 关键技术：铁基体上的铜、镍等镀层常用铁试剂试验（贴滤纸法，ISO 10309），通过蓝色斑点计数评价。铜基体上的铬、镍等镀层可用硫酸铜斑点试验。
腐蚀产物分析：
- 中性盐雾试验后的腐蚀产物：常用XRD或拉曼光谱进行物相分析，确定腐蚀产物类型（如白锈、红锈、腐蚀性盐）。

1.3 机械性能测试

附着力测试：
- 技术要点：根据覆层类型和基体选择方法，区分界面附着力和内聚力失效。
- 关键技术：
  - 划格法/划X法（ISO 2409, ASTM D3359）：适用于漆膜、陶瓷等脆性覆层。用专用刀具划格后，用胶带剥离，根据剥离面积评级（0-5级）。
  - 拉开法（ISO 4624, ASTM D4541）：定量方法。将特定尺寸的试柱用高强度胶粘剂粘接在涂层上，用拉力计垂直拉开，测得附着力强度（MPa）。失效模式分析至关重要。
  - 弯曲试验（ISO 1519, ASTM B571）：将带覆层的试板绕规定直径的轴弯曲，检查开裂或剥落情况。
  - 热震试验：将试样在高温（如150℃）和低温（如-40℃）间快速交替，利用热膨胀系数差异考察附着力。
硬度测试：
- 技术要点：区分覆层宏观硬度和显微硬度。
- 关键技术：
  - 显微维氏/努氏硬度（ISO 4516, ASTM E384）：适用于单层镀层、热喷涂层、阳极氧化膜等。用小载荷（10gf-1000gf）压入，测量压痕对角线计算硬度。需避免基体影响（压痕深度不超过覆层厚度的1/10）。
  - 铅笔硬度（ISO 15184, ASTM D3363）：常用于漆膜。用一系列硬度标号的铅笔划伤表面，以不造成划伤的最硬铅笔等级作为涂层硬度。
耐磨性测试：
- 技术要点：模拟摩擦、磨损工况。
- 关键技术：
  - Taber磨耗试验（ISO 9352, ASTM D4060）：用特定砂轮在固定载荷下旋转摩擦试样，以质量损失或透光率变化评价。
  - 落砂法/喷砂法（ASTM D968）：用标准砂流冲击表面，直至露出基体，用单位厚度消耗的磨料量评价。
  - 往复摩擦磨损试验：可模拟线性往复运动，测量摩擦系数和磨损量。

1.4 耐环境性能测试

耐腐蚀性测试：
- 中性盐雾试验（NSS， ISO 9227, ASTM B117）：最基本、最广泛的方法。5% NaCl溶液，pH中性（6.5-7.2），箱体温度35±2℃，连续喷雾。用于相同体系的质量对比，与实际户外腐蚀无固定对应关系。
- 循环腐蚀试验（CCT）：更接近实际环境。典型循环如：盐雾→干燥→湿润（ISO 14993， ASTM D6899）。其腐蚀速率、形态与户外暴露的相关性优于普通NSS。
- 铜加速乙酸盐雾试验（CASS， ISO 9227）：用于装饰性铜-镍-铬镀层及铝合金阳极氧化膜的快速测试。在NSS基础上加入CuCl₂和醋酸，pH约3.2，腐蚀更剧烈。
- 二氧化硫腐蚀试验（ISO 6988）：用于模拟工业或室内气氛，评价银镀层变色、电子触点腐蚀等。
耐候性测试：
- 技术要点：评价光照、温度、湿度共同作用下的老化行为。
- 关键技术：
  - 氙灯老化（ISO 16474-2, ASTM G155）：模拟全光谱太阳光，可控制辐照度、箱体温度、黑板温度、湿度及喷淋周期。最常用于涂料、塑料。
  - 紫外荧光灯老化（ISO 16474-3, ASTM G154）：以UV波段为主，分UVA-340、UVB-313等灯管类型，加速性强，相关性需验证。

2. 各行业检测范围的具体要求

2.1 汽车行业

要求：极高的耐腐蚀性（如要求车身10年无穿孔腐蚀）、耐石击、耐化学品（汽油、机油、冷却液）、耐候性。
具体测试：
- 膜厚：电泳漆、中涂、面漆各层厚度及总厚度，CMM在线测量结合离线抽查。
- 附着力：划格法、拉开法。焊装、涂胶区域是关键。
- 耐腐蚀：循环腐蚀试验（如GM 9540P, VW PV1210）是核心，周期可达上百个循环（如湿-干-盐雾-低温）。石击试验（ISO 20567-1, SAE J400）模拟行车中小石子冲击，随后进行盐雾试验评价损伤处蔓延。
- 耐化学品：点滴法或浸泡法测试耐刹车油、玻璃水等。

2.2 航空航天

要求：极端环境适应性，同时关注镀层氢脆风险。
具体测试：
- 硬质阳极氧化膜（如铝合金）：严格监控膜厚、显微硬度、封孔质量（酸溶解失重法， ISO 2143或导纳法， ISO 2931）。
- 涂镀层系统：进行湿热试验（如40℃, 95%RH）、流体污染试验（燃油、液压油）、霉菌试验等。
- 氢脆测试（针对高强度钢电镀后）：持久载荷试验（ASTM F519），将试样在恒定载荷（通常为75%抗拉强度）下保持至少200小时不断裂。

2.3 电子电器与半导体

要求：电气性能、可焊性、耐迁移性、低释气性、高洁净度。
具体测试：
- 镀层厚度与成分：对连接器、引线框架的镀金、镀锡、镀银层厚度要求精确（X射线荧光法），严格控制有害杂质。
- 可焊性测试（IEC 60068-2-58）：润湿平衡法定量评估，或焊球法/焊槽法目视评估焊料铺展面积。
- 银/锡须生长观察：通过高温高湿储存（如85℃/85%RH）后，在SEM下观察自发晶须生长情况。
- 离子污染度测试（IPC TM-650 2.3.25）：用电阻率法溶剂萃取测量PCBA等表面残留的离子污染物（如Cl⁻, SO₄²⁻）。

2.4 建筑与建材

要求：长期耐候性、耐紫外线、耐酸雨、耐污染。
具体测试：

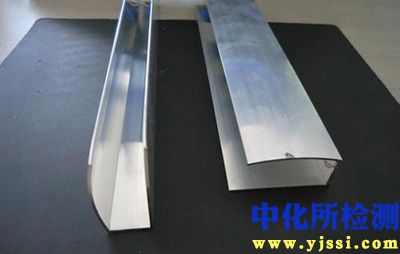

- 铝合金型材阳极氧化与电泳涂漆：除常规膜厚、硬度、封孔度外，重点进行耐碱汗渍试验（模拟混凝土接触）、耐灰浆试验。
- 建筑玻璃镀膜：测试耐磨性（钢丝绒摩擦）、耐酸性/耐碱性（点滴相应溶液）、颜色均匀性（色差仪测量）。
- 户外粉末涂层：进行氙灯老化（如2000小时以上）、QUV紫外老化，评价保光率、色差、粉化等级（ISO 4628）。
