缝合测试详细技术内容

缝合测试是评估材料间连接强度、完整性与耐久性的关键技术，广泛应用于纺织品、复合材料、医疗植入物、柔性电子及安全防护等多个行业。其核心在于量化缝合线迹或连接处抵抗静态、动态及环境因素导致失效的能力。

1. 检测项目分类及技术要点

缝合测试主要分为力学性能测试、耐久性测试和特殊性能测试三大类。

1.1 力学性能测试

• 缝合强度（Seam Strength）：

  • 技术要点： 测量缝合处断裂所需的最大力。通常采用条样法（抓样法）或翼形法。测试时，试样应沿垂直于缝合线的方向被拉伸，直至断裂。关键参数包括最大断裂强力（N）、断裂伸长率（%）及断裂位置（缝线断裂、面料断裂或缝线滑脱）。

  • 标准参考： ASTM D1683， ISO 13935-2， GB/T 13773。

• 缝合滑移（Seam Slippage）与纱线滑移（Yarn Slippage）：

  • 技术要点： 评估在指定负荷下或负荷-伸长曲线上，因纱线从缝合线中移位而产生的缝隙宽度。常用定负荷法（如施加定负荷后测量开口宽度）或定开口法（测定产生规定开口宽度所需的力）。此测试对轻薄、光滑面料尤为重要。

  • 标准参考： ASTM D434， ISO 13936。

• 剥离强度（Peel Strength）：

  • 技术要点： 适用于层合材料或由缝合连接的多层结构。测量将缝合连接的两层材料以特定角度（如90°、180°）匀速剥离所需的力，结果常以平均剥离力（N）或每单位宽度力（N/cm）表示。

  • 标准参考： ASTM D2724， ISO 11339。

1.2 耐久性测试

• 缝合疲劳强度（Seam Fatigue Resistance）：

  • 技术要点： 模拟长期使用中反复应力作用。对缝合试样施加循环载荷（通常低于其静态断裂强度），记录直至失效（如开裂、断裂）的循环次数。测试条件需精确控制频率、载荷幅度和波形。

• 环境耐久性：

  • 技术要点： 评估缝合处在特定环境后的性能保持率。包括：

    • 水洗/干洗后测试： 参照标准程序（如AATCC TM135, ISO 6330）清洗后，再测定其缝合强度或滑移，评估耐洗性。

    • 耐候性测试： 将缝合试样暴露于紫外线、温湿度循环等环境中，评估其强度和外观的变化。

1.3 特殊性能测试

• 渗漏性测试（适用于防水织物、医疗植入物等）：

  • 技术要点： 在缝合处一侧施加规定压力（水压或气压），检测另一侧是否出现渗漏或测量渗透量。对于医用植入物（如人工血管），需模拟生理压力进行测试。

• 线迹密度与形态分析：

  • 技术要点： 使用光学显微镜或视频测量系统，测量单位长度内的针脚数（线迹密度），并观察线迹的均匀性、紧密度及有无跳针、浮线等缺陷。这是质量控制的基础。

2. 各行业检测范围的具体要求

2.1 纺织服装与户外装备

• 要求： 重点关注日常使用和洗涤后的完整性。要求缝合强度不低于面料本身强度的特定比例（通常为70%-85%）。户外高性能服装（如冲锋衣、帐篷）必须通过严格的静水压渗漏测试和耐磨缝合疲劳测试。安全防护服装（如消防服）的缝合处需在高温、阻燃等极端测试后保持强度。

2.2 医疗与生物医用纺织品

• 要求： 最为严格，除力学性能外，强调生物安全性与长期植入的可靠性。如人工血管的缝合环强度、缝合线自身的强度与降解性能、手术植入物缝合处的抗渗漏性等，必须遵循医疗器械相关法规（如ISO 7198 心血管植入物标准、ASTM F2458 组织缝合强度测试）。无菌、无热原及生物相容性是前提。

2.3 复合材料与航空航天

• 要求： “缝合”常指通过高性能缝线增强的层合复合材料（如碳纤维预浸料缝合）。测试侧重于缝合对复合材料层间断裂韧性（Mode I, Mode II）的提升、抗冲击损伤容限以及在高低温、湿热环境下的性能稳定性。需在航空航天标准（如SACMA， Airbus/波音公司材料规范）框架下进行。

2.4 柔性电子与智能纺织品

• 要求： 测试导电纱线或电路在基材上的缝合连接点的电学可靠性。包括电阻稳定性测试、弯折/拉伸循环后的电阻变化、以及温湿度老化后的电连接耐久性。需同时监测力学失效与电学失效。

3. 检测仪器的原理和应用

3.1 万能材料试验机

• 原理： 通过伺服电机或液压系统驱动横梁移动，对试样施加拉伸、压缩、弯曲或剥离载荷。载荷传感器和伸长计实时精确测量力与位移。

• 应用： 是进行缝合强度、滑移、剥离强度等静态力学测试的核心设备。可根据不同夹具（如气动平口夹具、剥离夹具）适配各类测试标准。

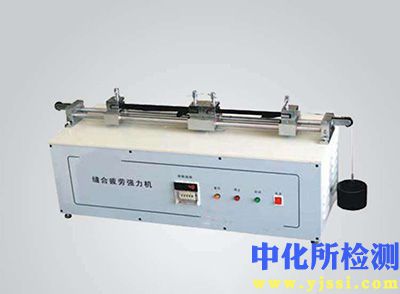

3.2 疲劳试验机

• 原理： 采用电磁驱动或伺服液压系统，对试样施加正弦波、三角波等形式的循环动态载荷。系统精确控制载荷幅度、频率和循环次数。

• 应用： 专用于缝合疲劳强度测试，模拟产品长期使用的动态负载场景。

3.3 破裂/渗漏强度测试仪

• 原理：

  • 液压法（Mullen法）： 向试样下方橡胶膜内注水加压，使试样膨胀直至破裂，测量破裂压力。

  • 气压/真空法： 在试样一侧施加气体压力或产生真空差，通过传感器检测压力衰减或观察渗漏。

• 应用： 用于评估防水织物缝合处的耐静水压性能及医用植入物的缝合密封性。

3.4 标准环境预处理箱与洗涤/磨损试验机

• 原理： 提供恒温恒湿环境（如20±2°C， 65±4% RH），确保测试前试样状态一致。洗涤/磨损试验机通过机械臂、转鼓或特定磨料模拟使用中的磨损与洗涤过程。

• 应用： 用于所有需要进行环境预处理或评估使用后性能保持率的耐久性测试，是测试流程标准化的重要环节。

3.5 光学与视频测量系统

• 原理： 利用高分辨率摄像头、显微镜结合图像分析软件，进行非接触式测量。

• 应用： 精确测量缝合滑移产生的缝隙宽度、线迹密度、针脚形态，以及测试后试样的形变分析。

缝合测试的准确性高度依赖于对相关国际、国家或行业标准的严格遵循，以及仪器的定期校准与校验。选择测试项目时，必须依据产品的最终用途和可能面临的失效风险进行针对性的设计与评估。
