人工气候老化试验技术内容

人工气候老化试验是通过模拟并强化自然环境中的光、热、水、湿度等主要气候因素，在实验室内对材料进行加速老化，以评估其耐候性、耐久性及性能变化趋势的测试方法。

1. 检测项目分类及技术要点

人工气候老化试验主要依据光源类型、环境循环条件及检测目的进行分类，核心技术要点如下：

1.1 按光源类型分类

• 氙弧灯老化试验：

  • 技术要点： 模拟太阳光全光谱，特别是紫外、可见及红外部分。通过滤光器（如日光滤光器、窗玻璃滤光器）调整光谱分布，以匹配不同使用环境（如户外直射阳光、室内靠窗环境）。严格控制辐照度（常用0.51 W/m² @ 340nm 或 1.10 W/m² @ 420nm）、黑标温度（通常50℃~90℃）和箱体空气温度、相对湿度。

• 紫外荧光灯老化试验：

  • 技术要点： 主要模拟太阳光中的紫外部分。常用UVA-340灯管（光谱峰值340nm，模拟365nm以下太阳紫外光）和UVB-313灯管（更强的短波紫外，加速性更显著）。试验循环通常包括紫外光照（控温）和冷凝/喷淋两个阶段，不控制辐照度时需定期更换灯管。

• 碳弧灯老化试验：

  • 技术要点： 传统方法，现部分被氙灯和紫外灯取代。分为封闭式和阳光式碳弧灯，通过不同滤光罩模拟不同环境。需定期更换碳棒，对光谱的模拟性较氙灯稍差。

1.2 按检测项目与评估指标分类

• 外观性能评估：

  • 技术要点： 定期监测颜色变化（使用色差计测量ΔE、ΔL、Δa、Δb*）、光泽度变化（60°或20°光泽度计）、表面形貌（目测评级、显微镜观察粉化、开裂、起泡、斑点、霉变等）。

• 物理机械性能评估：

  • 技术要点： 测试老化前后试样拉伸强度、断裂伸长率、冲击强度、弯曲强度、硬度等力学性能的保持率。取样需具有代表性，测试需在标准温湿度环境下进行状态调节。

• 化学性能评估：

  • 技术要点： 通过傅里叶变换红外光谱（FTIR）分析分子链结构、官能团变化（如羰基指数）；通过凝胶含量测定评估交联程度；通过热重分析（TGA）、差示扫描量热法（DSC）研究热稳定性、玻璃化转变温度的变化。

• 电学性能评估（针对电工电子材料）：

  • 技术要点： 测试绝缘电阻、介电强度、体积电阻率等在老化前后的变化。

核心技术控制要素：

• 光谱匹配度： 光源光谱分布与真实服役环境的匹配性是数据有效性的基础。

• 辐照度控制与校准： 采用闭环反馈系统自动稳定辐照度，并定期使用辐照度计校准。

• 温度控制： 黑标温度计（BST）或黑板温度计（BPT）是控制试样表面温度的关键传感器。

• 湿度控制： 采用露点传感器或干湿球传感器精确控制试验箱内相对湿度。

• 喷淋与冷凝： 模拟雨水侵蚀和夜间结露，喷淋水应为去离子水，导电率需低于5 μS/cm，防止水渍污染。

2. 各行业检测范围的具体要求

不同行业产品因其使用环境和功能差异，对老化试验的标准、条件及评估重点有特定要求。

• 汽车行业：

  • 范围： 外饰件（保险杠、格栅、车灯罩、涂料、密封条）、内饰件（仪表盘、座椅面料、方向盘）。

  • 要求： 广泛采用SAE J2527（氙灯）、SAE J2412（加速暴晒）、PV 3929、PV 1303等标准。外饰件重点关注颜色、光泽保色保光性、开裂、附着力；内饰件则更关注热氧老化后的气味、雾化、变粘、褪色。测试周期长，性能保持率要求高。

• 建筑材料与涂料行业：

  • 范围： 建筑涂料、塑料门窗、防水卷材、屋顶材料、外墙保温系统。

  • 要求： 常用ASTM G155（氙灯）、ASTM G154（紫外）、ISO 16474、ISO 4892系列标准。重点评估黄变、粉化、开裂、起泡、抗拉强度变化等。涂料行业常将人工老化与QUV测试作为涂层体系耐久性评价的关键。

• 塑料与橡胶行业：

  • 范围： 各类通用塑料、工程塑料、橡胶制品（密封圈、轮胎侧壁）。

  • 要求： 遵循ISO 4892（塑料）、ASTM D750（橡胶）等标准。除外观外，力学性能保持率是关键指标，如拉伸强度、断裂伸长率下降至50%的时间常被用作寿命评估依据。橡胶还需关注臭氧老化。

• 纺织品与户外装备：

  • 范围： 户外服装、篷布、遮阳伞、土工布。

  • 要求： 采用AATCC TM16、ISO 105-B02等标准。核心评估指标为色牢度（用蓝色羊毛标尺或仪器评级）、强度损失、外观变化（如泛黄、斑点）。

• 电工电子产品：

  • 范围： 外壳材料、绝缘材料、户外用连接器、太阳能电池背板。

  • 要求： 依据IEC 61215（光伏）、UL 746C、IEC 60068-2-5等标准。在评估外观和机械性能的同时，必须验证老化后电绝缘性能、阻燃性能是否满足安全要求。

• 航空航天：

  • 范围： 复合材料和涂层。

  • 要求： 采用苛刻的测试条件，如更高辐照度、更宽温度循环、可能结合湿热、盐雾等多因素综合老化，标准如AIRBUS AITM、BOEING BSS等企业内部规范。

3. 检测仪器的原理和应用

3.1 核心设备：人工气候老化试验箱

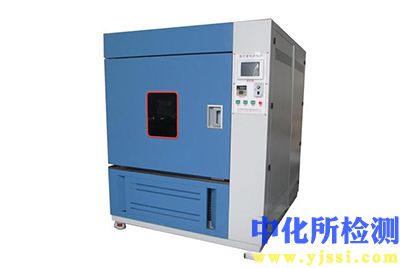

• 氙灯试验箱：

  • 原理： 以长弧氙灯为光源，其光谱能量分布接近太阳光。通过不同光学滤光器筛选出所需光谱段。箱内闭环控制系统自动调节辐照度、温度、湿度。配备喷淋系统和鼓风系统模拟降温和雨蚀。

  • 应用： 广泛应用于对光谱真实性要求高的材料测试，如汽车外饰、涂料、塑料、纺织品等，是通用性最强的老化设备。

• 紫外加速老化试验箱（QUV）：

  • 原理： 使用紫外荧光灯管作为光源，主要产生紫外光。试验箱分为光照（高温）和冷凝（或喷淋）两个独立阶段循环进行。冷凝功能通过加热水槽产生水蒸气在试样表面凝结，模拟露水。

  • 应用： 特别适用于对紫外光敏感的材料，如大多数塑料、涂料、木器漆，测试速度快，成本相对较低，常用于材料筛选、质量控制及研发对比。

• 碳弧灯试验箱：

  • 原理： 通过碳电极间放电产生电弧光，配合滤光罩使用。需定时更换消耗的碳棒。

  • 应用： 目前主要用于一些传统行业或遵循特定历史标准的测试，如部分纺织品、日本工业标准（JIS）相关的测试。

3.2 关键配套仪器

• 辐照度计/校准系统：

  • 原理： 带有特定波段（如340nm、420nm）窄带滤波器的光电传感器，用于精确测量试样表面的紫外或可见光辐照度。

  • 应用： 定期校准试验箱的辐照度输出，确保测试条件的重现性与可比性。

• 黑标温度计/黑板温度计：

  • 原理： 由涂有黑色吸热涂层的金属板（黑标）或不涂层的绝缘板（黑板）与测温传感器构成，用于测量试样可能达到的最高表面温度。

  • 应用： 是试验箱温度控制的反馈传感器，直接关系到材料热老化效应的准确性。

• 色差计/分光测色仪：

  • 原理： 模拟人眼视觉，通过测量试样表面的反射光谱，计算出色度坐标L、a、b*值及色差ΔE。

  • 应用： 客观定量评价老化前后颜色变化，是外观评估的核心仪器。

• 光泽度计：

  • 原理： 以固定角度（如20°、60°、85°）向表面投射光束，测量镜向反射光通量，计算光泽度值。

  • 应用： 定量评估涂层、塑料等表面因老化导致的失光程度。

• 力学性能测试机：

  • 原理： 通过传感器精确控制对试样施加的拉伸、弯曲、冲击等力，并记录位移与形变。

  • 应用： 测试老化后材料力学性能的衰减情况，是耐久性评价的直接证据。

人工气候老化试验的有效性取决于对试验条件的精确控制、对相关标准的严格遵循以及对材料性能变化的科学评估。选择与预期服役环境最匹配的光源和测试循环，是获得具有预测价值数据的关键前提。
