耐焊接热试验详细技术内容

1. 检测项目分类及技术要点

耐焊接热试验主要评估电子元器件、印制电路板（PCB）及组装件在承受短暂高温焊接过程（如波峰焊、回流焊、手工焊）时，其结构、材料及电气性能的耐受能力。根据测试对象和失效模式，主要分为以下几类：

• 1.1 元器件端子耐焊接热试验

  • 技术要点： 模拟引线端子或焊端浸入熔融焊料的过程。核心参数包括焊槽温度、浸入时间和浸入深度。

  • 关键参数：

    • 焊料成分： 通常为Sn96.5Ag3.0Cu0.5 (SAC305) 或 Sn63Pb37，符合标准要求。

    • 焊槽温度： 根据标准分级，常见为 260±5°C、270±5°C 或 350±10°C（针对厚膜器件等）。

    • 浸入时间： 标准时间为 10±0.5s，也可根据产品规范设定为 5s、3s 等。

    • 浸入深度： 端子轴向距离封装本体 1.0~1.5mm 处至焊料面，或按详细规范规定。

    • 预处理： 试验前需进行规定时间的稳态湿热预处理（如 56小时，85°C/85%RH）以加速内部水汽影响。

  • 失效判据： 试验后检查外观（开裂、起泡、变形、焦化）、进行密封性检测（如细检漏），并测量关键电气参数（如绝缘电阻、耐压）是否符合规定。

• 1.2 表面贴装器件（SMD）耐回流焊试验

  • 技术要点： 模拟SMD通过回流焊炉的过程，考验器件对快速温度冲击和高温的耐受性。

  • 关键参数：

    • 温度曲线： 核心是峰值温度、高温持续时间（TAL）和升温速率。典型无铅回流焊峰值温度为 260+0/-5°C，TAL（>217°C）通常为 60-90秒。

    • 循环次数： 通常进行3次或5次模拟回流焊循环，以模拟双面贴装或返修情况。

    • 气氛： 空气或氮气环境。

  • 失效判据： 同1.1，并特别关注焊端与封装体结合处的开裂、塑封料的玻璃化转变温度（Tg）是否足够，以及内部金属间化合物（IMC）的生长情况。

• 1.3 印制电路板（PCB）耐焊接热试验

  • 技术要点： 评估PCB基材（如FR-4）、阻焊层、孔金属化及表面镀涂层的抗热冲击能力。

  • 关键参数：

    • 浮焊试验： 将PCB样品漂浮在设定温度的熔融焊料表面规定时间（如 288°C，10s），模拟波峰焊热冲击。

    • 浸焊试验： 将样品部分浸入焊槽。

    • 热应力试验： 模拟返修操作，使用热板或烙铁对特定区域（如导通孔）进行局部加热。

  • 失效判据： 检查基材是否分层、起泡、白斑；阻焊层是否脱落、龟裂；镀覆孔是否粉红圈、孔壁破裂；导电图形是否翘起。

• 1.4 焊点/焊接界面可靠性试验

  • 技术要点： 评估焊接完成后，焊点本身在后续热过程或老化中的机械与电气可靠性。

  • 关键参数： 通过上述试验后，进行机械强度测试（如拉力、剪切力）、显微切片分析（观察IMC厚度、形态及裂纹）、X射线检查（空洞率）。

2. 各行业检测范围的具体要求

不同行业和应用场景对耐焊接热的要求存在显著差异，主要遵循的标准体系不同。

• 2.1 军用及高可靠性电子（航天、航空、国防）

  • 遵循标准： MIL-STD-202、MIL-STD-883、GJB 548、GJB 360等。

  • 具体要求： 最为严苛。要求进行完整的预处理（如湿度、温度循环）。测试条件通常取标准上限（如焊槽温度350°C），浸渍次数多（如3次），且电气参数允许变化范围极小。强制要求进行破坏性物理分析（DPA）和密封性检查。

• 2.2 汽车电子

  • 遵循标准： AEC-Q100/Q101（针对IC和分立器件）、IEC 60749系列（广泛引用）、各车企自有标准（如LV系列）。

  • 具体要求： 强调在严酷温度条件下的长期可靠性。除标准耐焊接热测试外，常与温度循环、高温存储等试验结合评估。要求失效判据严格，特别是对连接可靠性要求极高，通常要求IMC厚度适中且均匀，禁止出现连续脆性相。

• 2.3 消费类及工业电子

  • 遵循标准： IEC 60749系列（特别是第20部分：耐焊接热）、JESD22-B106、J-STD-002/003。

  • 具体要求： 关注大规模生产的工艺适应性。测试条件更贴近实际生产工艺（如无铅回流焊峰值温度260°C）。允许的电气参数漂移范围相对宽松，但对外观和可焊性有明确要求，防止虚焊和立碑。

• 2.4 通信及基础设施设备

  • 遵循标准： Telcordia GR-78-CORE、GR-1217-CORE、IEC标准。

  • 具体要求： 追求长期（如20年）稳定运行。测试强调重复性和统计显著性，样品数量较多。不仅考核初始焊接热，还关注长期热老化后焊点的可靠性，常结合温湿度偏压（THB）试验进行。

3. 检测仪器的原理和应用

• 3.1 焊料槽（Solder Pot）

  • 原理： 采用电阻加热或管状加热器，将金属坩埚内的焊料加热并精确控温至设定值。内置高精度热电偶和PID温度控制器。

  • 应用： 用于元器件端子的浸渍试验。要求温度均匀性好（±2°C以内），焊料成分稳定（需定期分析并补充合金元素），表面氧化渣需定期清除。

• 3.2 回流焊模拟器（Reflow Simulator）

  • 原理： 通常采用热风对流、红外辐射或气动热板加热方式。通过编程精确控制传送带速度及各加热区的温度，以复现标准的或无铅的回流焊温度曲线。

  • 应用： 专门用于SMD器件的耐回流焊试验。可存储多条符合JEDEC、IPC标准的温度曲线，并实时监控样品实际温度。

• 3.3 热应力测试仪（Thermal Stress Tester）

  • 原理： 通常包含一个可精确控温的加热板（或热风笔）和显微镜观察系统。对PCB的特定区域（如孔）施加局部高温。

  • 应用： 主要用于PCB的浮焊试验或局部热应力试验，评估镀覆孔及层压板的耐热性能。

• 3.4 辅助分析仪器

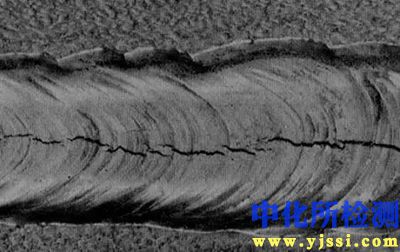

  • 显微切片系统（Cross-Section System）： 用于制取焊点或端子的剖面样本，通过金相显微镜或扫描电子显微镜（SEM）观察内部结构、IMC层、裂纹等，是失效分析的核心设备。

  • X射线检测系统（X-ray Inspection System）： 无损检查焊点内部空洞、裂纹、桥连以及元器件内部结构在热应力后的变化。

  • 可焊性测试仪（Solderability Tester）： 在耐焊接热试验前后，通过润湿平衡法或铺展面积法评估引线/焊端的可焊性是否退化。

  • 高低温试验箱（Environmental Chamber）： 用于试验前的稳态湿热预处理及试验后的电性能测试环境控制。

总结：耐焊接热试验是一系列标准化应力试验的集合，其核心在于通过可控、可重复的实验室热过程，模拟并加速暴露产品在真实焊接中可能出现的失效。严格选择与产品应用领域匹配的测试分类、参数条件及失效判据，并借助专业的仪器进行测试与分析，是保障电子组装质量和长期可靠性的关键技术环节。
